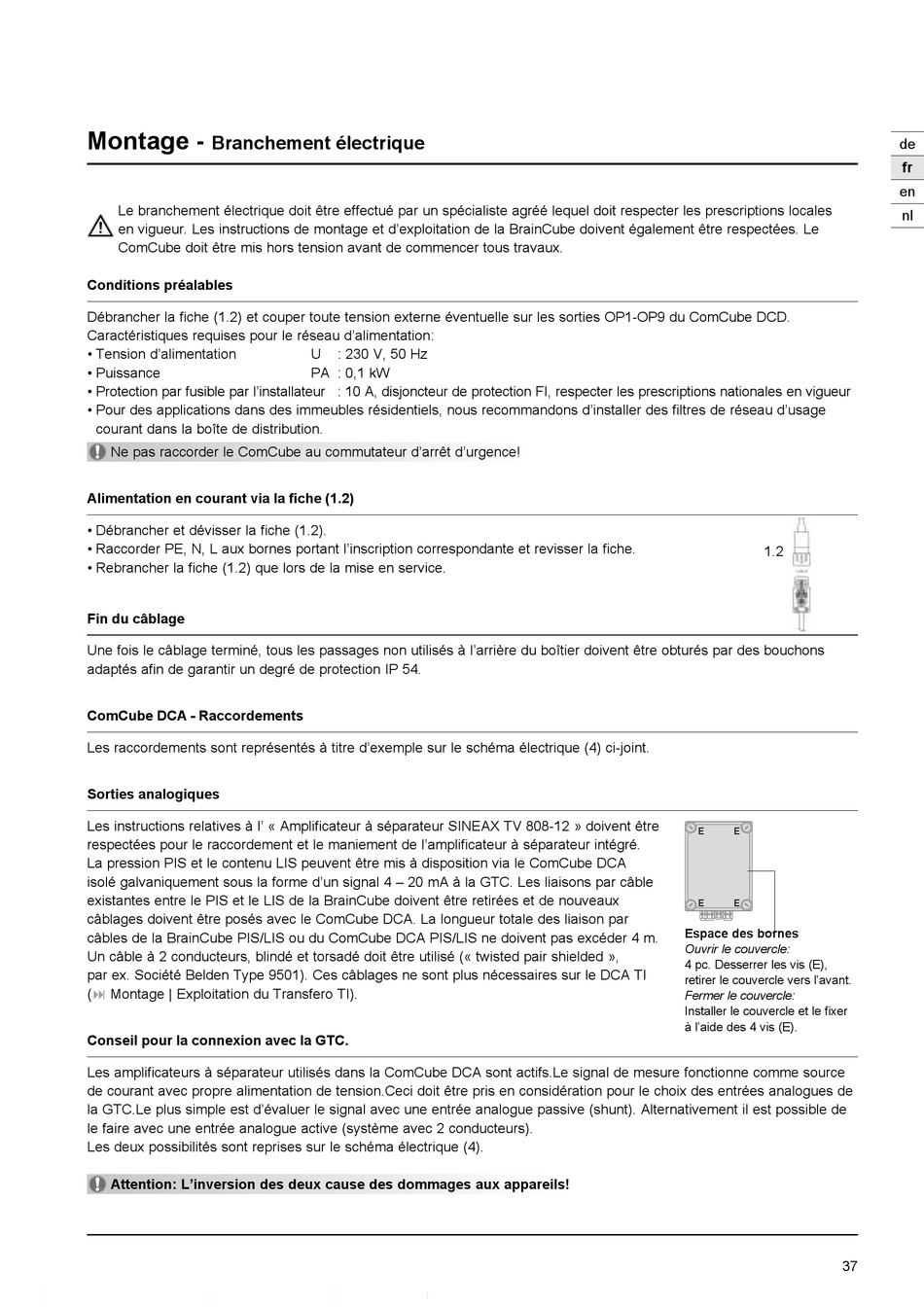

Montage -

Branchement électrique
Le branchement électrique doit être effectué par un spécialiste agréé lequel doit respecter les prescriptions locales
en vigueur. Les instructions de montage et d'exploitation de la BrainCube doivent également être respectées. Le
ComCube doit être mis hors tension avant de commencer tous travaux.
Conditions préalables
Débrancher la fiche (1.2) et couper toute tension externe éventuelle sur les sorties OP1-OP9 du ComCube DCD.
Caractéristiques requises pour le réseau d'alimentation:
• Tension d'alimentation
• Puissance
• Protection par fusible par l'installateur : 10 A, disjoncteur de protection FI, respecter les prescriptions nationales en vigueur
• P our des applications dans des immeubles résidentiels, nous recommandons d'installer des filtres de réseau d'usage
courant dans la boîte de distribution.
Ne pas raccorder le ComCube au commutateur d'arrêt d'urgence!
Alimentation en courant via la fiche (1.2)
• Débrancher et dévisser la fiche (1.2).
• Raccorder PE, N, L aux bornes portant l'inscription correspondante et revisser la fiche.
• Rebrancher la fiche (1.2) que lors de la mise en service.
Fin du câblage
Une fois le câblage terminé, tous les passages non utilisés à l'arrière du boîtier doivent être obturés par des bouchons
adaptés afin de garantir un degré de protection IP 54.
ComCube DCA - Raccordements
Les raccordements sont représentés à titre d'exemple sur le schéma électrique (4) ci-joint.

Sorties analogiques

Les instructions relatives à l' « Amplificateur à séparateur SINEAX TV 808-12 » doivent être
respectées pour le raccordement et le maniement de l'amplificateur à séparateur intégré.
La pression PIS et le contenu LIS peuvent être mis à disposition via le ComCube DCA
isolé galvaniquement sous la forme d'un signal 4 – 20 mA à la GTC. Les liaisons par câble
existantes entre le PIS et le LIS de la BrainCube doivent être retirées et de nouveaux
câblages doivent être posés avec le ComCube DCA. La longueur totale des liaison par
câbles de la BrainCube PIS/LIS ou du ComCube DCA PIS/LIS ne doivent pas excéder 4 m.
Un câble à 2 conducteurs, blindé et torsadé doit être utilisé (« twisted pair shielded »,
par ex. Société Belden Type 9501). Ces câblages ne sont plus nécessaires sur le DCA TI
(: Montage | Exploitation du Transfero TI).
Conseil pour la connexion avec la GTC.
Les amplificateurs à séparateur utilisés dans la ComCube DCA sont actifs.Le signal de mesure fonctionne comme source
de courant avec propre alimentation de tension.Ceci doit être pris en considération pour le choix des entrées analogues de
la GTC.Le plus simple est d'évaluer le signal avec une entrée analogue passive (shunt). Alternativement il est possible de
le faire avec une entrée analogue active (système avec 2 conducteurs).
Les deux possibilités sont reprises sur le schéma électrique (4).
Attention: L'inversion des deux cause des dommages aux appareils!
U : 230 V, 50 Hz
PA : 0,1 kW
1.2
E E
E E
Espace des bornes
Ouvrir le couvercle:
4 pc. Desserrer les vis (E),
retirer le couvercle vers l'avant.
Fermer le couvercle:
Installer le couvercle et le fixer
à l'aide des 4 vis (E).
