Maniement -
Structure | Fonction

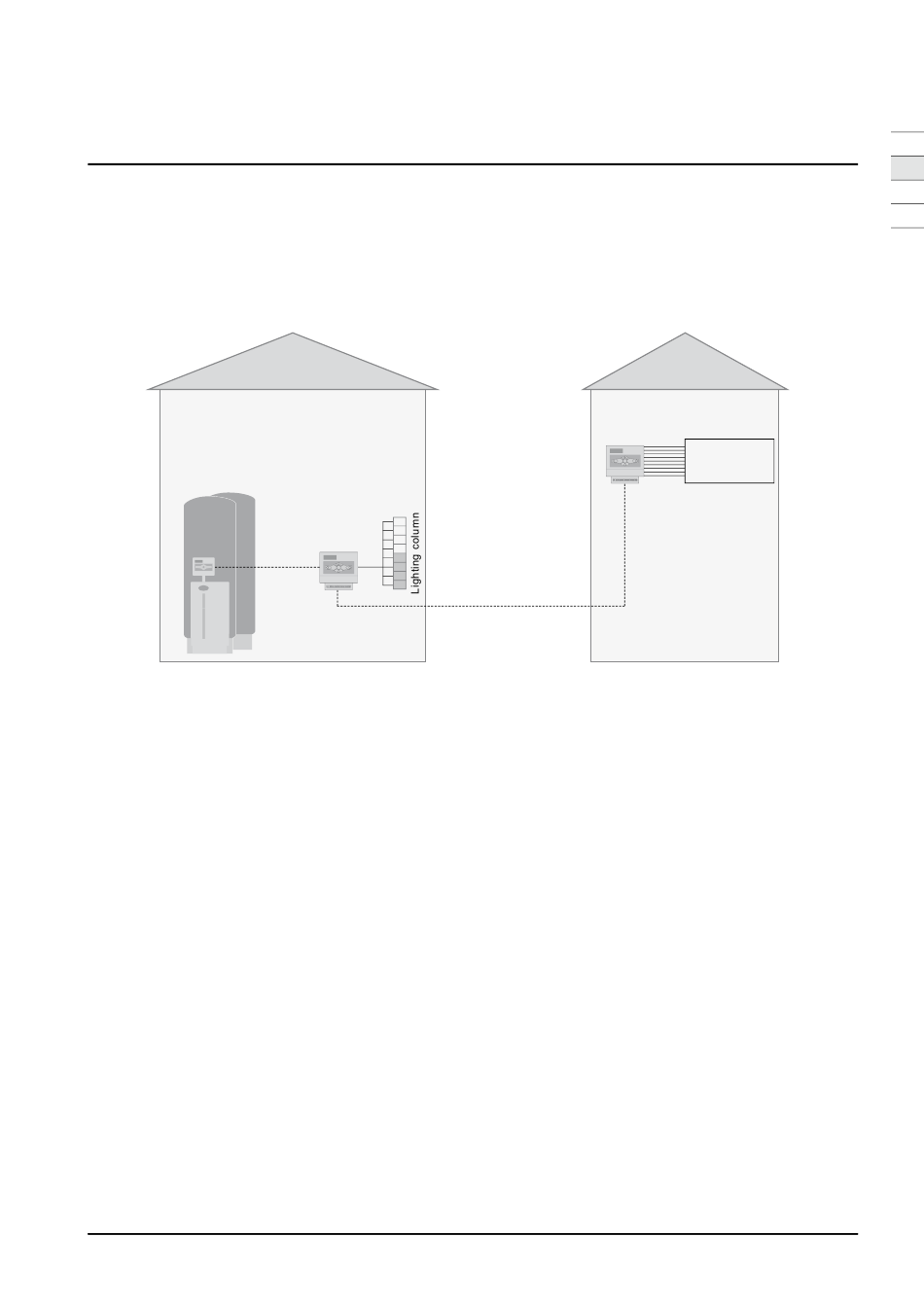

Exemple 1
Visualisation et système de surveillance central
ComCube DCD n° 1 : Signaux RS 485 sur 9 sorties pour la représentation du niveau d'eau, par ex. min. 20 %, 30 %, 40 %,
50 %, 60 %, 70 %, 80 %, max.
ComCube DCD n° 2 : Signaux RS 485 sur 9 sorties pour la représentation, par ex. niveau d'eau min. norm. max., pression
min. norm. max., compresseur ON, vanne de décharge ON, appoint d'eau ON.
Compresso |
Transfero
BrainCube
L'installation du ComCube DCD n° 2 directement dans la GTC est une solution judicieuse pour limiter le câblage des 9 sorties.
ComCube DCD
o
n 1
Câble
RS 485
ComCube DCD
o
n 2
Câble RS 485
Appareil fi nal |
GTC
