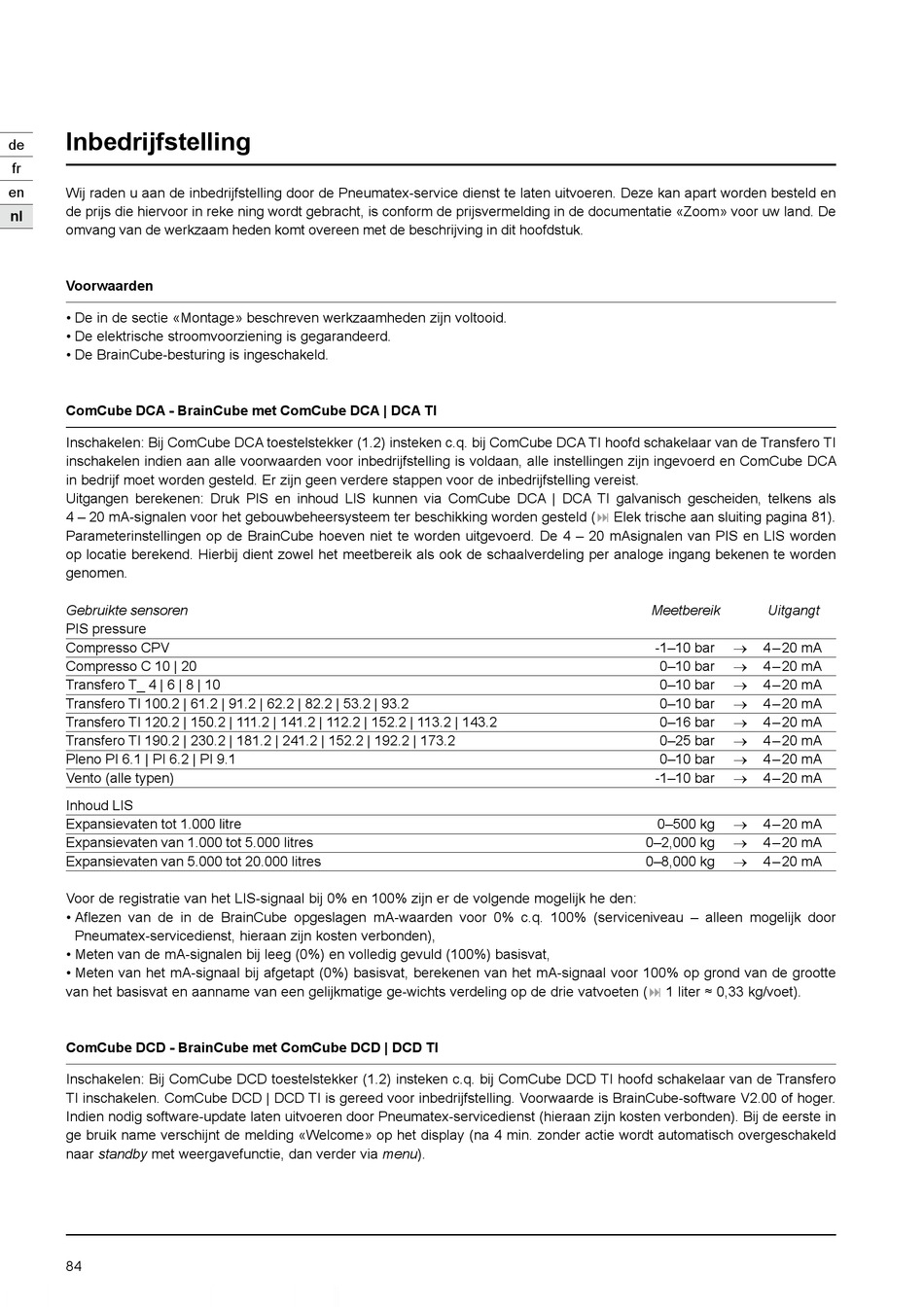

Inbedrijfstelling

de
fr
en
Wij raden u aan de inbedrijfstelling door de Pneumatex-service dienst te laten uitvoeren. Deze kan apart worden besteld en
de prijs die hiervoor in reke ning wordt gebracht, is conform de prijsvermelding in de documentatie «Zoom» voor uw land. De
nl
omvang van de werkzaam heden komt overeen met de beschrijving in dit hoofdstuk.
Voorwaarden
• De in de sectie «Montage» beschreven werkzaamheden zijn voltooid.
• De elektrische stroomvoorziening is gegarandeerd.
• De BrainCube-besturing is ingeschakeld.
ComCube DCA - BrainCube met ComCube DCA | DCA TI
Inschakelen: Bij ComCube DCA toestelstekker (1.2) insteken c.q. bij ComCube DCA TI hoofd schakelaar van de Transfero TI
inschakelen indien aan alle voorwaarden voor inbedrijfstelling is voldaan, alle instellingen zijn ingevoerd en ComCube DCA
in bedrijf moet worden gesteld. Er zijn geen verdere stappen voor de inbedrijfstelling vereist.
Uitgangen berekenen: Druk PIS en inhoud LIS kunnen via ComCube DCA | DCA TI galvanisch gescheiden, telkens als
4 – 20 mA-signalen voor het gebouwbeheersysteem ter beschikking worden gesteld (: Elek trische aan sluiting pagina 81).
Parameterinstellingen op de BrainCube hoeven niet te worden uitgevoerd. De 4 – 20 mAsignalen van PIS en LIS worden
op locatie berekend. Hierbij dient zowel het meetbereik als ook de schaalverdeling per analoge ingang bekenen te worden
genomen.
Gebruikte sensoren
PIS pressure
Compresso CPV
Compresso C 10 | 20
Transfero T_ 4 | 6 | 8 | 10
Transfero TI 100.2 | 61.2 | 91.2 | 62.2 | 82.2 | 53.2 | 93.2
Transfero TI 120.2 | 150.2 | 111.2 | 141.2 | 112.2 | 152.2 | 113.2 | 143.2
Transfero TI 190.2 | 230.2 | 181.2 | 241.2 | 152.2 | 192.2 | 173.2
Pleno PI 6.1 | PI 6.2 | PI 9.1
Vento (alle typen)
Inhoud LIS
Expansievaten tot 1.000 litre
Expansievaten van 1.000 tot 5.000 litres
Expansievaten van 5.000 tot 20.000 litres
Voor de registratie van het LIS-signaal bij 0% en 100% zijn er de volgende mogelijk he den:
• A flezen van de in de BrainCube opgeslagen mA-waarden voor 0% c.q. 100% (serviceniveau – alleen mogelijk door
Pneumatex-servicedienst, hieraan zijn kosten verbonden),
• Meten van de mA-signalen bij leeg (0%) en volledig gevuld (100%) basisvat,
• Meten van het mA-signaal bij afgetapt (0%) basisvat, berekenen van het mA-signaal voor 100% op grond van de grootte
van het basisvat en aanname van een gelijkmatige ge-wichts verdeling op de drie vatvoeten (: 1 liter ≈ 0,33 kg/voet).
ComCube DCD - BrainCube met ComCube DCD | DCD TI
Inschakelen: Bij ComCube DCD toestelstekker (1.2) insteken c.q. bij ComCube DCD TI hoofd schakelaar van de Transfero
TI inschakelen. ComCube DCD | DCD TI is gereed voor inbedrijfstelling. Voorwaarde is BrainCube-software V2.00 of hoger.
Indien nodig software-update laten uitvoeren door Pneumatex-servicedienst (hieraan zijn kosten verbonden). Bij de eerste in
ge bruik name verschijnt de melding «Welcome» op het display (na 4 min. zonder actie wordt automatisch overgeschakeld
naar standby met weergavefunctie, dan verder via menu).
84
Meetbereik Uitgangt
-1–10 bar → 4 – 20 mA
0–10 bar → 4 – 20 mA
0–10 bar → 4 – 20 mA
0–10 bar → 4 – 20 mA
0–16 bar → 4 – 20 mA
0–25 bar → 4 – 20 mA
0–10 bar → 4 – 20 mA
-1–10 bar → 4 – 20 mA
0–500 kg → 4 – 20 mA
0–2,000 kg → 4 – 20 mA
0–8,000 kg → 4 – 20 mA
