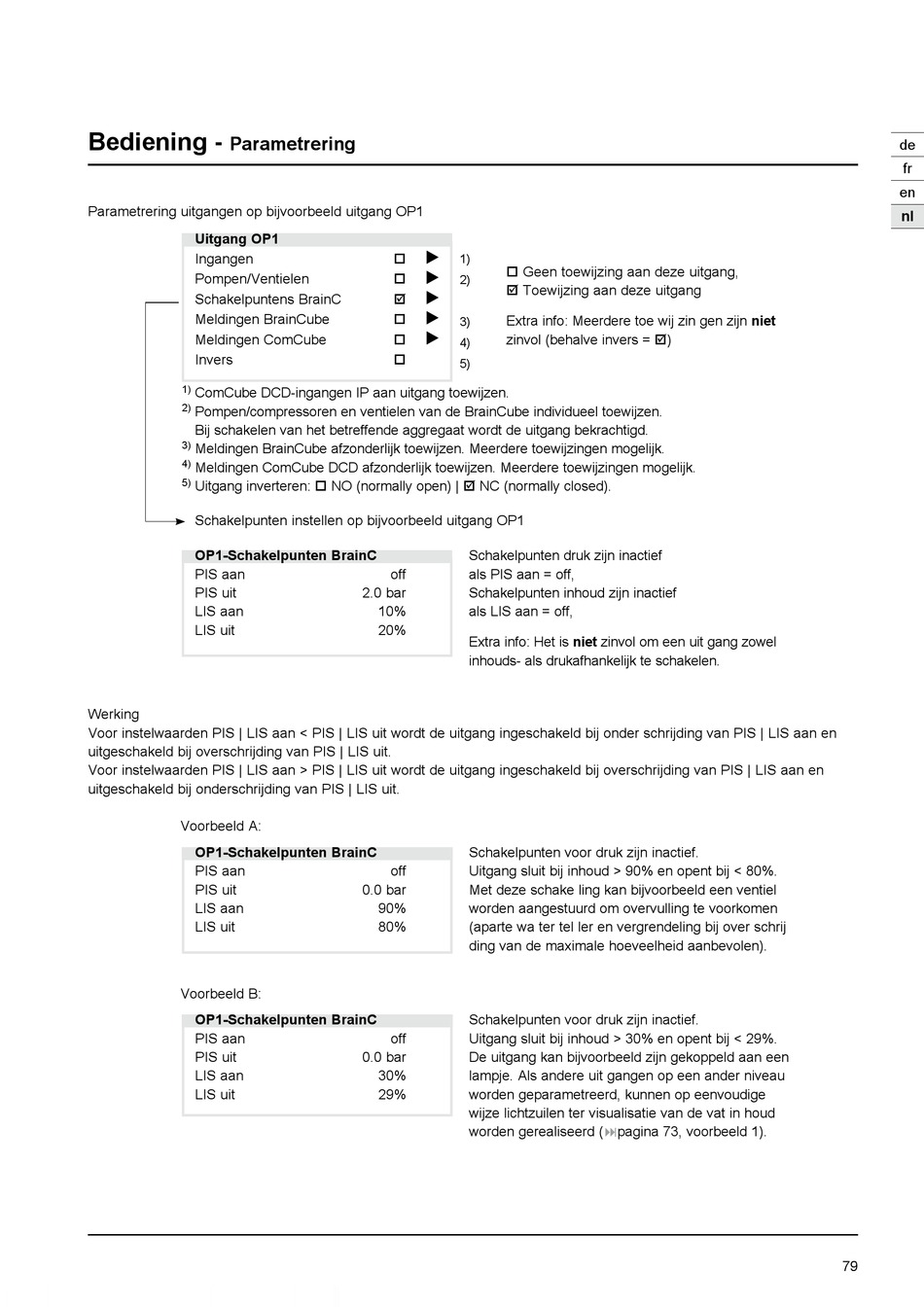

IMI PNEUMATEX ComCube Montageanleitung Seite 79

Bediening -
Parametrering
Parametrering uitgangen op bijvoorbeeld uitgang OP1
Uitgang OP1
Ingangen
Pompen/Ventielen
Schakelpuntens BrainC
Meldingen BrainCube
Meldingen ComCube
Invers
1)
ComCube DCD-ingangen IP aan uitgang toewijzen.
2)
Pompen/compressoren en ventielen van de BrainCube individueel toewijzen.
Bij schakelen van het betreffende aggregaat wordt de uitgang bekrachtigd.
3)
Meldingen BrainCube afzonderlijk toewijzen. Meerdere toewijzingen mogelijk.
4)
Meldingen ComCube DCD afzonderlijk toewijzen. Meerdere toewijzingen mogelijk.
5)
Uitgang inverteren:  NO (normally open) |  NC (normally closed).
Schakelpunten instellen op bijvoorbeeld uitgang OP1
OP1-Schakelpunten BrainC
PIS aan
PIS uit
LIS aan
LIS uit
Werking
Voor instelwaarden PIS | LIS aan < PIS | LIS uit wordt de uitgang ingeschakeld bij onder schrijding van PIS | LIS aan en
uitgeschakeld bij overschrijding van PIS | LIS uit.
Voor instelwaarden PIS | LIS aan > PIS | LIS uit wordt de uitgang ingeschakeld bij overschrijding van PIS | LIS aan en
uitgeschakeld bij onderschrijding van PIS | LIS uit.
Voorbeeld A:
OP1-Schakelpunten BrainC
PIS aan
PIS uit
LIS aan
LIS uit
Voorbeeld B:
OP1-Schakelpunten BrainC
PIS aan
PIS uit
LIS aan
LIS uit
 1)
 2)


3)

4)

5)
Schakelpunten druk zijn inactief
off als PIS aan = off,
2.0 bar Schakelpunten inhoud zijn inactief
10% als LIS aan = off,
20%
Extra info: Het is niet zinvol om een uit gang zowel
inhouds- als drukafhankelijk te schakelen.
Schakelpunten voor druk zijn inactief.
off Uitgang sluit bij inhoud > 90% en opent bij < 80%.
0.0 bar Met deze schake ling kan bijvoorbeeld een ventiel
90% worden aangestuurd om overvulling te voorkomen
80% (aparte wa ter tel ler en vergrendeling bij over schrij
ding van de maximale hoeveelheid aanbevolen).
Schakelpunten voor druk zijn inactief.
off Uitgang sluit bij inhoud > 30% en opent bij < 29%.
0.0 bar De uitgang kan bijvoorbeeld zijn gekoppeld aan een
30% lampje. Als andere uit gangen op een ander niveau
29% worden geparametreerd, kunnen op eenvoudige
wijze lichtzuilen ter visualisatie van de vat in houd
worden gerealiseerd (:pagina 73, voorbeeld 1).
 Geen toewijzing aan deze uitgang,
 Toewijzing aan deze uitgang
Extra info: Meerdere toe wij zin gen zijn niet
zinvol (behalve invers = )
