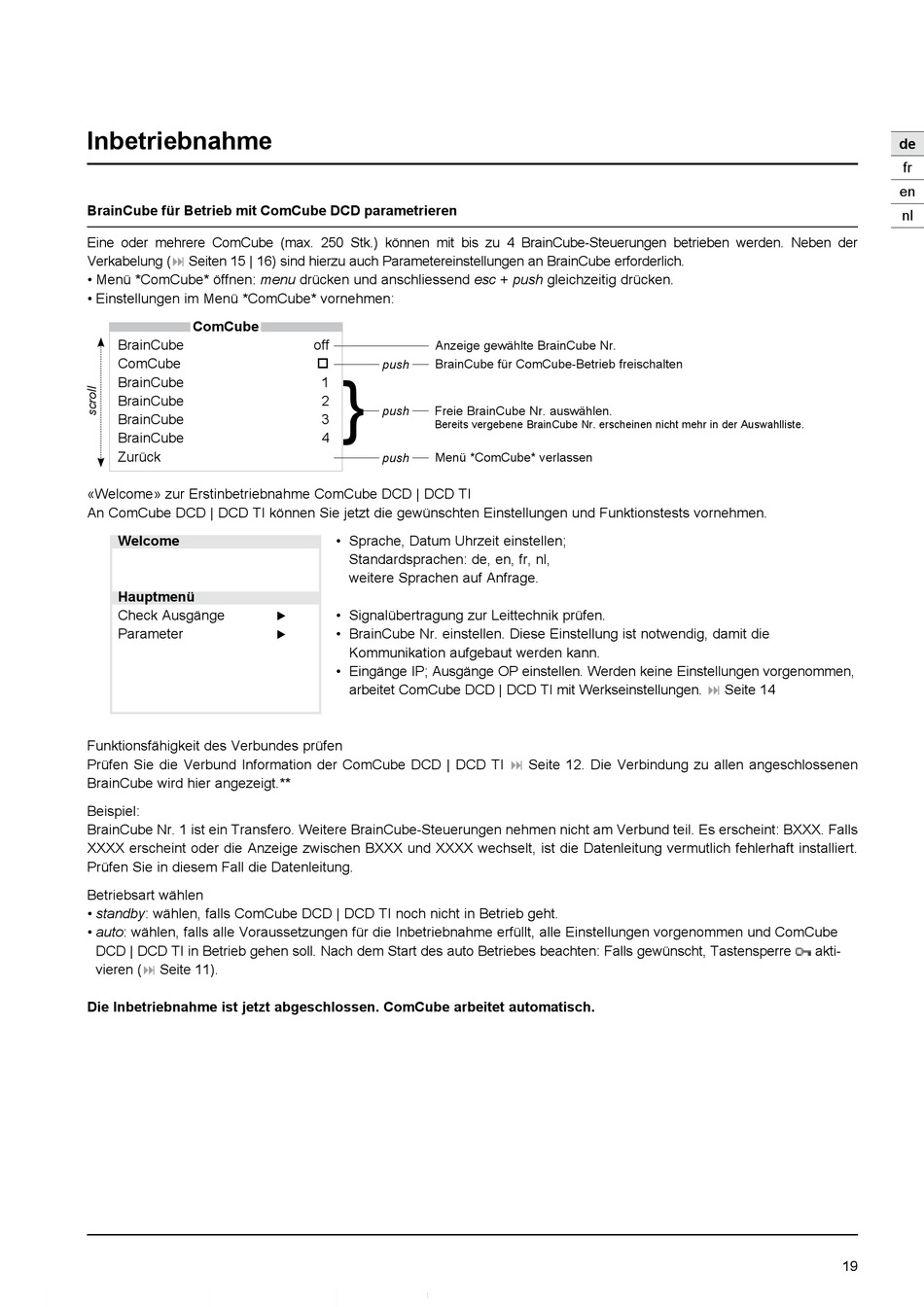

Inbetriebnahme
BrainCube für Betrieb mit ComCube DCD parametrieren
Eine oder mehrere ComCube (max. 250 Stk.) können mit bis zu 4 BrainCube-Steuerungen betrieben werden. Neben der
Verkabelung (: Seiten 15 | 16) sind hierzu auch Parametereinstellungen an BrainCube erforderlich.
• Menü *ComCube* öffnen: menu drücken und anschliessend esc + push gleichzeitig drücken.
• Einstellungen im Menü *ComCube* vornehmen:
ComCube
BrainCube
ComCube
BrainCube
BrainCube
BrainCube
BrainCube
Zurück
«Welcome» zur Erstinbetriebnahme ComCube DCD | DCD TI
An ComCube DCD | DCD TI können Sie jetzt die gewünschten Einstellungen und Funktionstests vornehmen.
Welcome
Hauptmenü
Check Ausgänge
Parameter
Funktionsfähigkeit des Verbundes prüfen
Prüfen Sie die Verbund Information der ComCube DCD | DCD TI
BrainCube wird hier angezeigt.**
Beispiel:
BrainCube Nr. 1 ist ein Transfero. Weitere BrainCube-Steuerungen nehmen nicht am Verbund teil. Es erscheint: BXXX. Falls
XXXX erscheint oder die Anzeige zwischen BXXX und XXXX wechselt, ist die Datenleitung vermutlich fehlerhaft installiert.
Prüfen Sie in diesem Fall die Datenleitung.
Betriebsart wählen
• standby: wählen, falls ComCube DCD | DCD TI noch nicht in Betrieb geht.
• a uto: wählen, falls alle Voraussetzungen für die Inbetriebnahme erfüllt, alle Einstellungen vorgenommen und ComCube
DCD | DCD TI in Betrieb gehen soll. Nach dem Start des auto Betriebes beachten: Falls gewünscht, Tastensperre
vieren (: Seite 11).
Die Inbetriebnahme ist jetzt abgeschlossen. ComCube arbeitet automatisch.
off
Anzeige gewählte BrainCube Nr.
 push BrainCube für ComCube-Betrieb freischalten
}
1
2
push Freie BrainCube Nr. auswählen.
3
Bereits vergebene BrainCube Nr. erscheinen nicht mehr in der Auswahlliste.
4
push Menü *ComCube* verlassen
• S prache, Datum Uhrzeit einstellen;
Standardsprachen: de, en, fr, nl,
weitere Sprachen auf Anfrage.
• Signalübertragung zur Leittechnik prüfen.
• B rainCube Nr. einstellen. Diese Einstellung ist notwendig, damit die
Kommunikation aufgebaut werden kann.
• E ingänge IP; Ausgänge OP einstellen. Werden keine Einstellungen vorgenommen,
arbeitet ComCube DCD | DCD TI mit Werkseinstellungen.
Seite 12. Die Verbindung zu allen angeschlossenen
:
Seite 14
:
akti-
