Konfiguration - fortsetzung

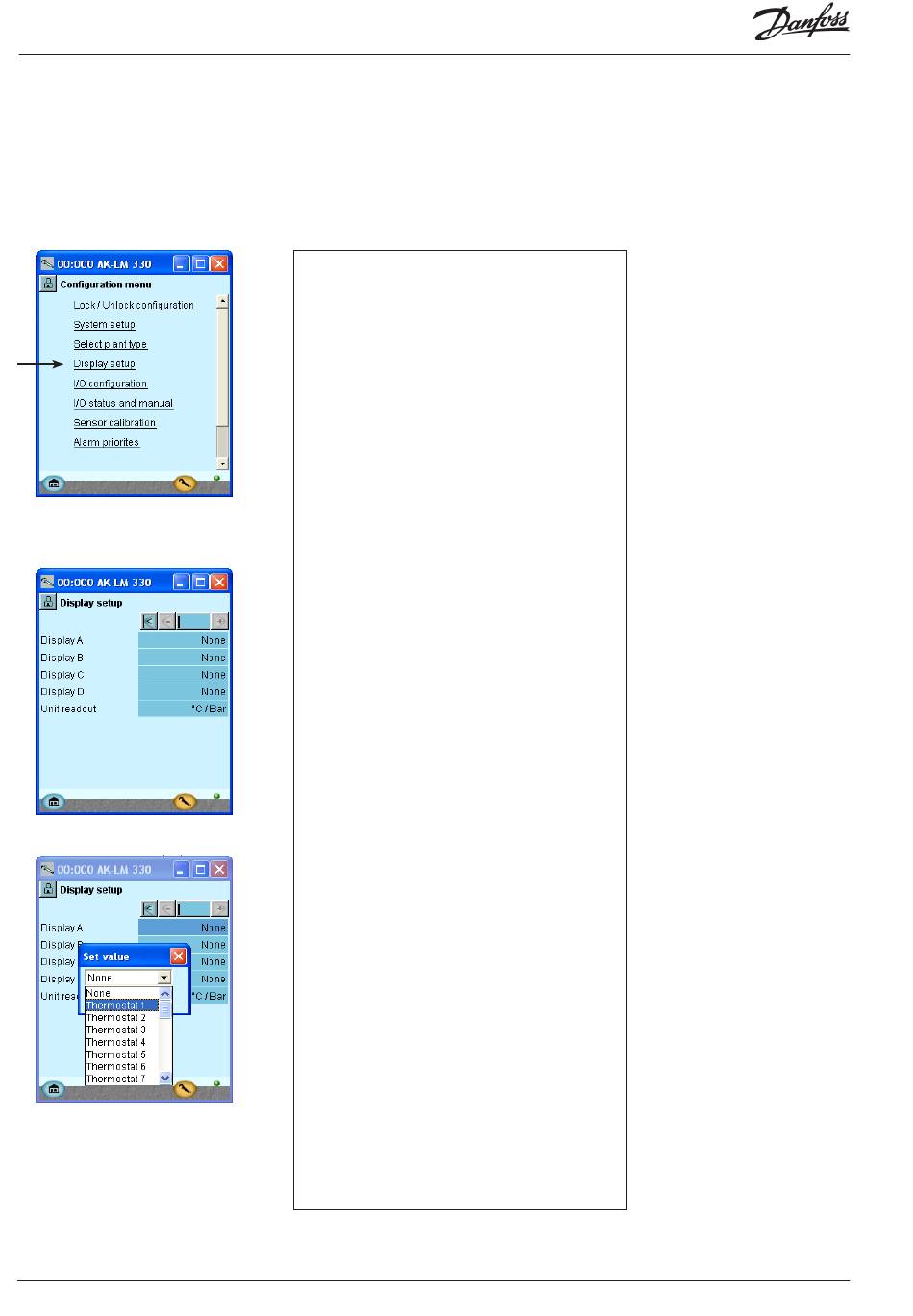

Displayanzeige einstellen
1. Gehen Sie zum Konfigurations-
menü
2. Wähle Display
Die Line Display setup drucken
3. Display einstellen
4. Wähle Anzeige im Display A
5. Wähle Anzeige für andere Dis-
plays
6. Wähle Messeinheit z.B. °C
50
In unserem Beispiel muss die Temperaturanzeige für
Thermostat 1 auf Display A abgelesen werden.
Überwachungseinheit RS8FR303 © Danfoss 2015-08
Es können bis zu vier Displays
angebracht werden, die jeweils
laufend einen Wert für die ent-
sprechende Funktion anzeigen.
Bei Thermostaten handelt es sich
dabei um die Temperaturmessung
nach der Kalibrierung.
Bei Pressostaten handelt es sich
dabei um die Druckmessung nach
der Kalibrierung.
Bei On/Off-Signalen handelt es
sich dabei um den Status des
aktuellen Alarms (der Eingangs-
status nach Ablauf der Verzöge-
rungszeit).
Folgende Displays können ausge-
wählt werden:
Thermostat 1
Thermostat 2
Thermostat 3
Thermostat 4
Thermostat 5
Thermostat 6
Thermostat 7
Thermostat 8
Thermostat 9
Thermostat 10
Pressostat 1
Pressostat 2
Pressostat 3
Pressostat 4
Pressostat 5
DI1 ALM
DI2 ALM
DI3 ALM
DI4 ALM
DI5 ALM
DI6 ALM
DI7 ALM
DI8 ALM
DI9 ALM
DI10 ALM
DI11 ALM
DI12 ALM
DI13 ALM
DI14 ALM
DI15 ALM
DI16 ALM
AK-LM 330
