3.0 Die Display-Anzeige Ihrer Wahl

Bei der Display-Anzeige Ihrer Wahl handelt
es sich um die von Ihnen ausgewählte
Standardanzeige. Die Display-Anzeige Ihrer
Wahl verschafft Ihnen einen schnellen
Überblick über die Temperaturen oder
Einheiten, die Sie generell überwachen
möchten.
Wenn Navigator 20 Min. nicht betätigt
wurde, blendet der Regler wieder die
Display-Anzeige Ihrer Wahl ein.
Heizkreis

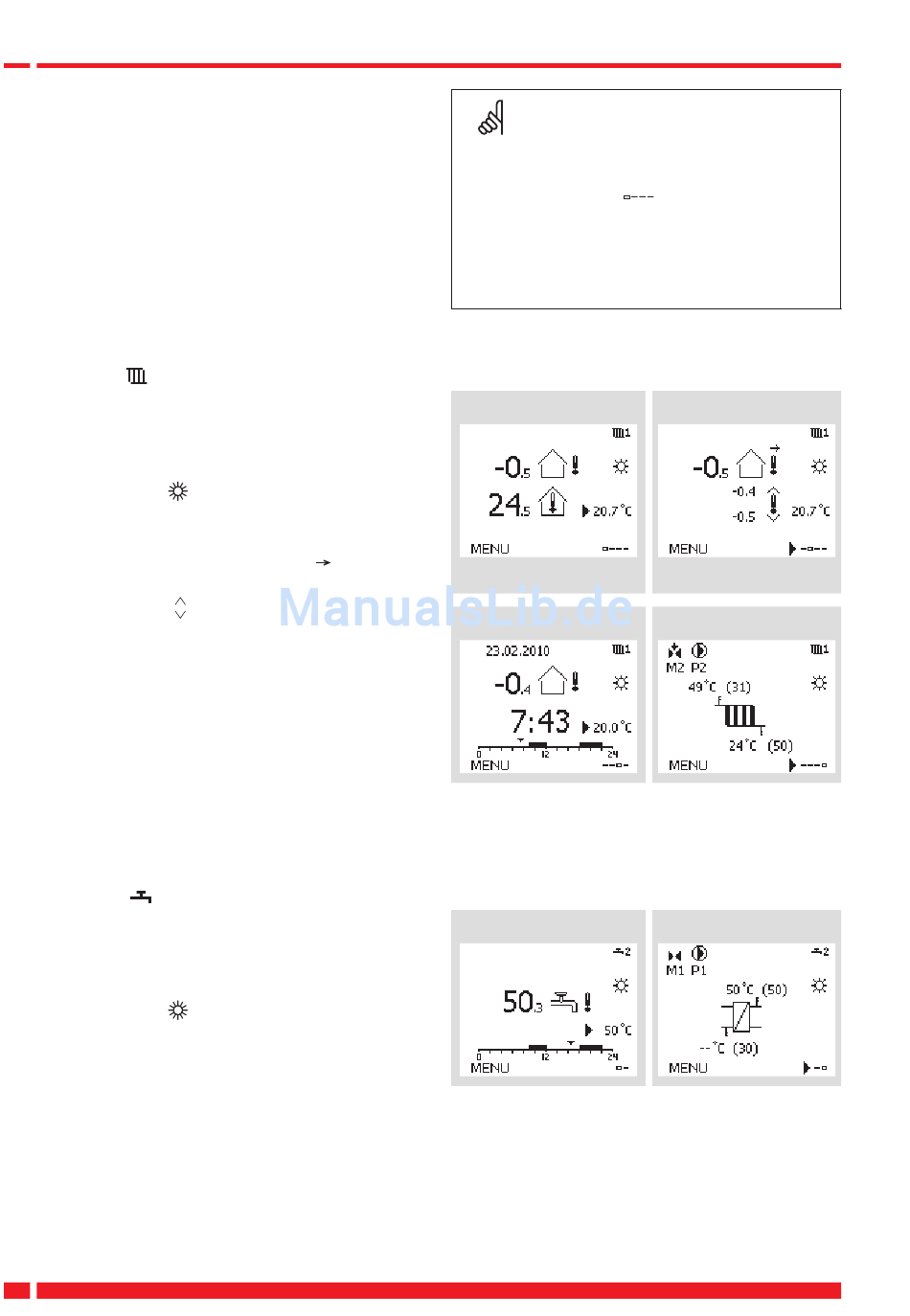

Je nach ausgewählter Anzeige enthält die
Display-Anzeige für den Kreis folgende
Angaben:
• aktuelle Außentemperatur (-0,5)
• Betriebsart ( )
• aktuelle Raumtemperatur (24,5)
• gewünschte Raumtemperatur (20,7 °C)
• Trend der Außentemperatur ( )
• min. und max. Außentemperatur seit
Mitternacht (
• Datum (23.02.2010)
• Uhrzeit (7:43)
• Heizprogramm des aktuellen Tags
(0 - 12 - 24)
• Pumpen- und Ventilstatus (M2, P2)
• aktuelle Vorlauftemperatur (49 °C),
(gewünschte Vorlauftemperatur (31))
• Rücklauftemperatur (24 °C) (Begrenzung
der Rücklauftemperatur (50))
WW-Kreis
Je nach ausgewählter Anzeige enthält die
Display-Anzeige für den WW-Kreis folgende
Angaben:
• aktuelle WW-Temperatur (50,3)
• Betriebsart ( )
• gewünschte WW-Temperatur (50 °C)
• Heizprogramm des aktuellen Tages
(0 - 12 - 24)
• Pumpen- und Ventilstatus (M1, P1)
• aktuelle WW-Temperatur (50 °C),
(gewünschte WW-Temperatur (50))
• Rücklauftemperatur (- - °C)
(Begrenzung der Rücklauftemperatur
(30))
6
DEN-SMT/DK
)
Sie wechseln zwischen den Anzeigen,
indem Sie den Navigator bis zur
Anzeigenauswahl (
auf dem Display drehen. Zur Auswahl
der gewünschten Display-Anzeige den
Navigator in die entsprechende Position
drehen und dann drücken.
Übersichtsanzeige 1:
Übersichtsanzeige 3:
Übersichtsanzeige 1:
VI.KT.Y1.03
) unten rechts
Übersichtsanzeige 2:
Anzeigeauswahl
Übersichtsanzeige 4:
Übersichtsanzeige 2:
