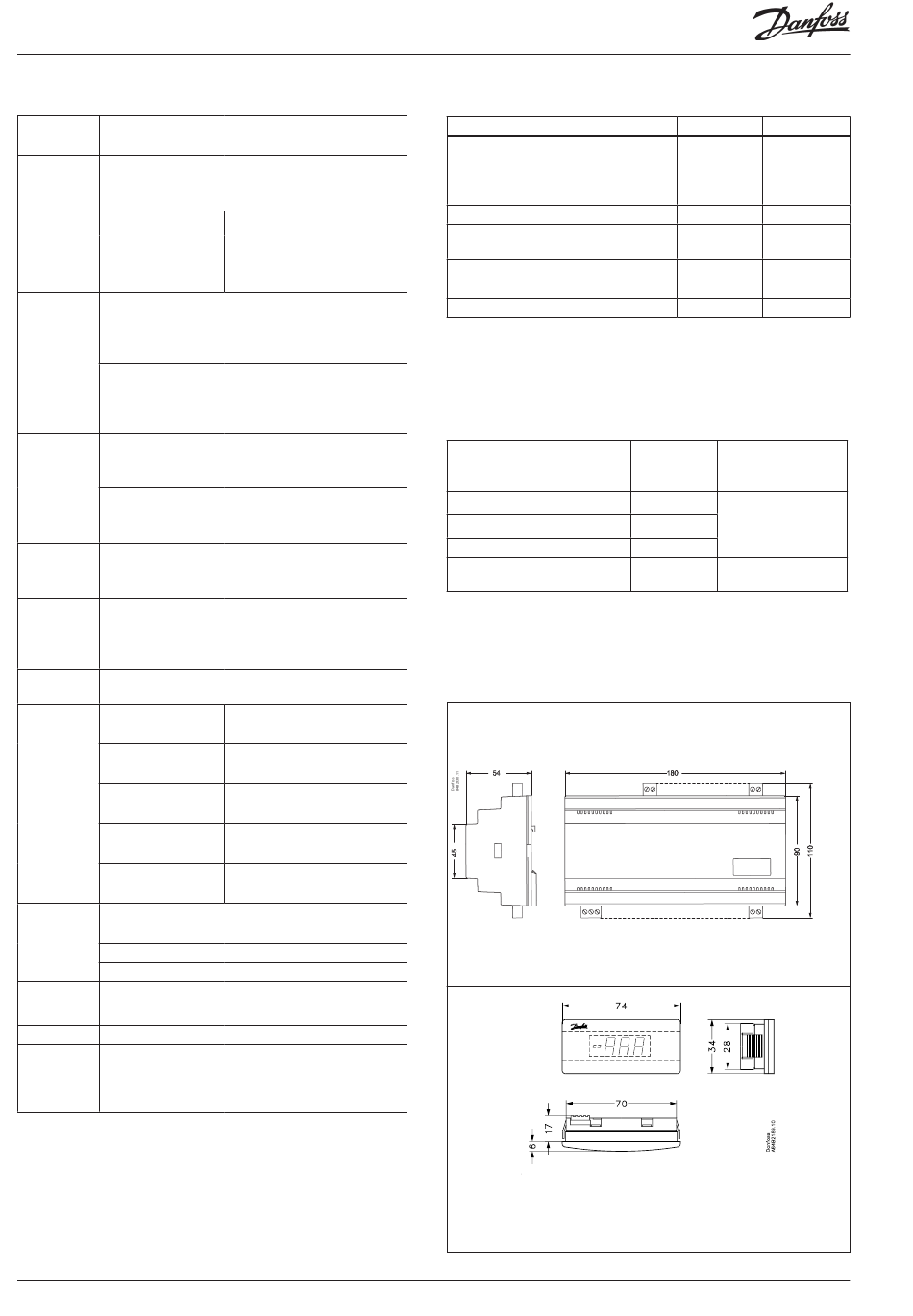

Daten
Versorgungs-
230 V +10/-15%, 50/60 Hz, 5 VA
spannung
Pt 1000 Ohm für Kältemitteltemperatur.
Fühler
Pt 1000 Ohm oder PTC (R25 = 1000 ohm) für Lufttem-
peratur
Regler-
Messbereich
Fühler
System
Genauigkeit
Der Regler hat kein Display oder Bedientasten auf der
Front.
Bedienung nur durch separat angeschlossenes Display
oder durch Datenkommunikation
Display/
Bedienung
Es besteht die Möglichkeit für Anschluss von 2 Displays
mit 0,1% Ablesungsgenauigkeit im Messbereich:
EKA 161, LED, 3-Stellig
EKA 162, LED, 3-Stellig, 2 Bedientasten
Anschluss einer Kontaktfunktion, kann verwendet
werden für: Türalarm, Abtaustart, Nachtbetrieb oder
Start/Stop der Regelung
1 Digital-
eingang
Werden andere EKC 414 angeschlossen kann eine
koordinierte Abtauung über eine externe Verdrahtung
vorgenommen werden
Kann zusammen mit dem Digitaleingang für die
1 Digital-
koordinierte Abtauung über eine externe Verdrahtung
ausgang
verwendet werden
0 V: Regelung ist gestoppt. Verdichterrelais Abtaurelais,
230 V
Lüfterrelais und Lichtrelais sind unterbrochen.
Eingang
230 V a.c.: Regelung
(Die Funktion ist wahlfrei)
AKV An-
Max. 1 Spule = 230 V d.c.
schluss
Verdichterrelais
Abtaurelais
Relais
Lüfterrelais
Lichtrelais
Alarmrelais
0 bis +55°C bei Betrieb
-40 bis +70°C bei Transport
Umgebungs-
temperatur
20-80% rF, nicht kondensierend
Keine Stosseinwirkungen / Vibrationen
Montage
DIN-Schiene oder an Wand
Schutzart
IP 20
Gewicht
0,4 kg
EU Niederspannungsreichlinie und EMV Anforderun-
gen für CE-Kennzeichnung werden eingehalten.
Zulassungen
LVD-geprüft gem. EN 60730-1 und EN 60730-2-9
EMC-geprüft gem. EN 50081-1 und EN 50082-2
*
AC 15 Belastung gemäss EN 60947-5-1
18
-60 bis +50°C
±0,5°C
für Fühlertemperatur =
-35 bis +50°C
SPST NO, I
= 6 A ohmisch / 3
max.
A AC 15* induktiv
SPST NO, I
= 6 A ohmisch / 3
max.
A AC 15* induktiv
SPST NO, I
= 6 A ohmisch / 3
max.
A AC 15* induktiv
SPST NO, I
= 6 A ohmisch / 3
max.
A AC 15* induktiv
SPDT, I
= 6 A ohmisch / 3 A
max.
AC 15* induktiv
Manual RS8DU203 © Danfoss 11-2010
Bestellung
Bezeichnung
Kühlstellenregelung mit Steckerverbin-
dungen und Datenkommunikation
Displayeinheit
Displayeinheit mit Bedientasten
Leitung für Displayeinheit
(2 m m/Stecker, 24 Stück)
Leitung für Displayeinheit
(6 m m/Stecker, 24 Stück)
Echtzeituhr
Hinweisung
Bezeichnung
Temperaturfühler Pt 1000
Temperaturfühler Ptc 1000
Druckmessumformer
Expansionsventil
Montage
EKC 414A1
Nur für Frontmontage.
Nur Anschluss durch Steckerverbindung.
Display Typ EKA 161 / 162
Bestell-Nr.
Typ
EKC 414A1
084B8011
EKA 161
084B7019
084B7039
EKA 162
084B7179
084B7097
EKA 172
084B7069
Typ
Siehe bitte
Katalog / Technische
Broschüre
AKS 11
EKS 111
RK0YG
AKS 32R
AKV
RK0YG /
DKRCC.PD.VA1.A
IP 20
EKC 414A1
