Konstrukce a funkce

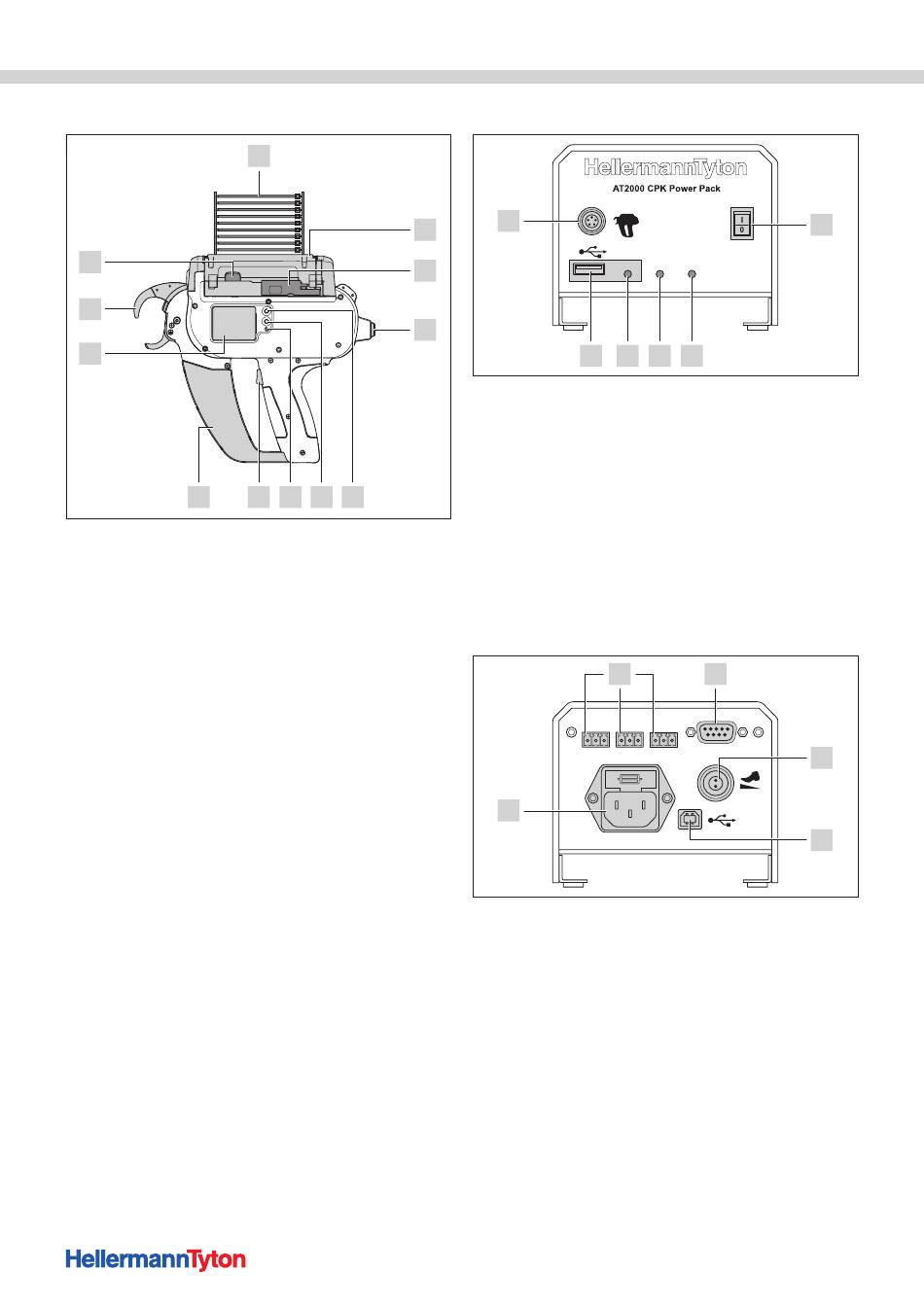

3.2.1 AT2000 CPK
11
10
9
8
1 Odjišťovací tlačítko pro přední víko
2 Střihací lišta pásu
3 Přípojka pro spojení se síťovým zdrojem CPK
4 Tlačítko Enter pro potvrzení výběru
5 Tlačítko pro výběr a reset pro navolení menu
6 LED kontrolka Signál:
Zelená: přístroj AT2000 CPK připojen a připraven
Červená: chyba
7 Spouštěč
8 Nádoba na odpad
9 Displej s ovládacími tlačítky
10 Horní a dolní čelist s čelní krytkou a senzorem
11 Odjišťovací tlačítko pro kryt
12 Vázací páska
334
12
1
2
3
7 6 5 4
3.2.2 Síťový zdroj CPK
6
Data
5 4
1 Hlavní vypínač
2 LED kontrolka Power:
Zelená: síťový zdroj CPK zapnutý
3 LED kontrolka Signál:
Zelená: přístroj AT2000 CPK připojen a připraven
Červená: chyba
Žlutá: svazovací cyklus aktivní
Modrá: navigace v hlavním menu, svázání není možné
4 LED kontrolka Data:
Zelená: PC připojen; AT2000 CPK připojen; USB stick rozpoznán; USB stick nelze
vyjmout
Červená/zelená bliká: data jsou zapisována na USB stick
5 Přípojka USB pro načtení procesních dat s USB stickem
6 Přípojka pro spojení s přístrojem AT2000 CPK
5
Last Tie Error
max. 250V~
4
1 Přípojka pro sériové rozhraní (jen u výr. č. 106-00110)
2 Přípojka pro pedál (jen u výr. č. 120-00065)
3 Přípojka USB pro spojení s PC
4 Přípojka pro elektrické napájení
5 Přípojky pro externí senzory (jen u výr. č. 106-00110):
Last Tie: senzor-vstupní signál
Busy: busy-výstupní signál
Error: chyba-výstupní signál
AT2000 CPK• Návod k obsluze • 04-2015 • 106-29004
