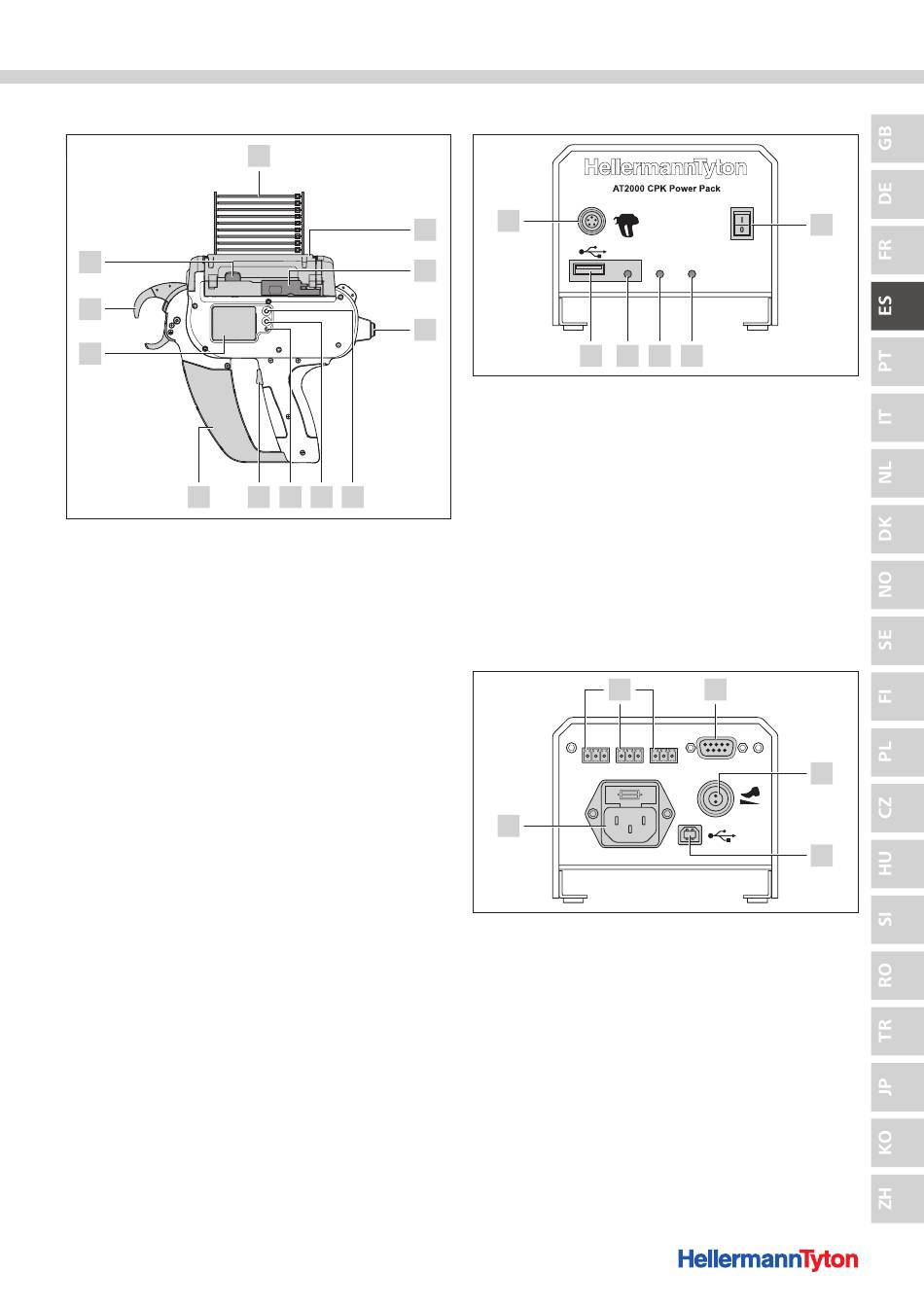

3.2.1 AT2000 CPK

11
10
9
8
1 Botón de desbloqueo de la tapa delantera
2 Accionador del cortador de bandolera
3 Conector para la fuente de alimentación CPK
4 Botón Enter para conirmar acciones
5 Botón de selección de menús y Reset
6 Piloto LED de señalización Signal:
Verde: AT2000 CPK conectada y operativa
Rojo: error
7 Gatillo
8 Depósito para residuos
9 Pantalla con botones de control
10 Tapa delantera con sensor frontal, pinza superior e inferior
11 Botón de desbloqueo de la cubierta
12 Bandolera de bridas
AT2000 CPK• Manual de Instrucciones • 04-2015 • 106-29004
12
1
2
3
7 6 5 4
Estructura y funcionamiento
3.2.2 Fuente de alimentación CPK
6
Data
5 4
1 Interruptor principal
2 Piloto LED de señalización Power:
Verde: fuente de alimentación CPK conectada
3 Piloto LED de señalización Signal:
Verde: AT2000 CPK conectada y operativa
Rojo: error
Amarillo: ciclo de atado activo
Azul: navegación por el menú principal, no es posible realizar atados
4 Piloto LED de señalización Data:
Verde: PC conectado; AT2000 CPK conectada; dispositivo de almacenamiento USB
detectado; puede desconectar el dispositivo de almacenamiento USB
Parpadeo rojo/verde: escribiendo datos en el dispositivo de almacenamiento USB
5 Conexión USB para lectura de datos de procesamiento con dispositivo de
almacenamiento USB
6 Conector para AT2000 CPK
5
Last Tie Error
max. 250V~
4
1 Puerto serie (solo para ref. 106­00110)
2 Conector para pedal (solo para ref. 120­00065)
3 Puerto USB para conectar a PC
4 Conector de alimentación eléctrica
5 Conectores para sensores externos (solo para ref. 106­00110):
Last Tie: señal de entrada del sensor
Busy: señal de salida ocupada
Error: señal de salida errónea
1
Signal Power
3 2
1
Busy
External
2
3
