Zgradba in delovanje

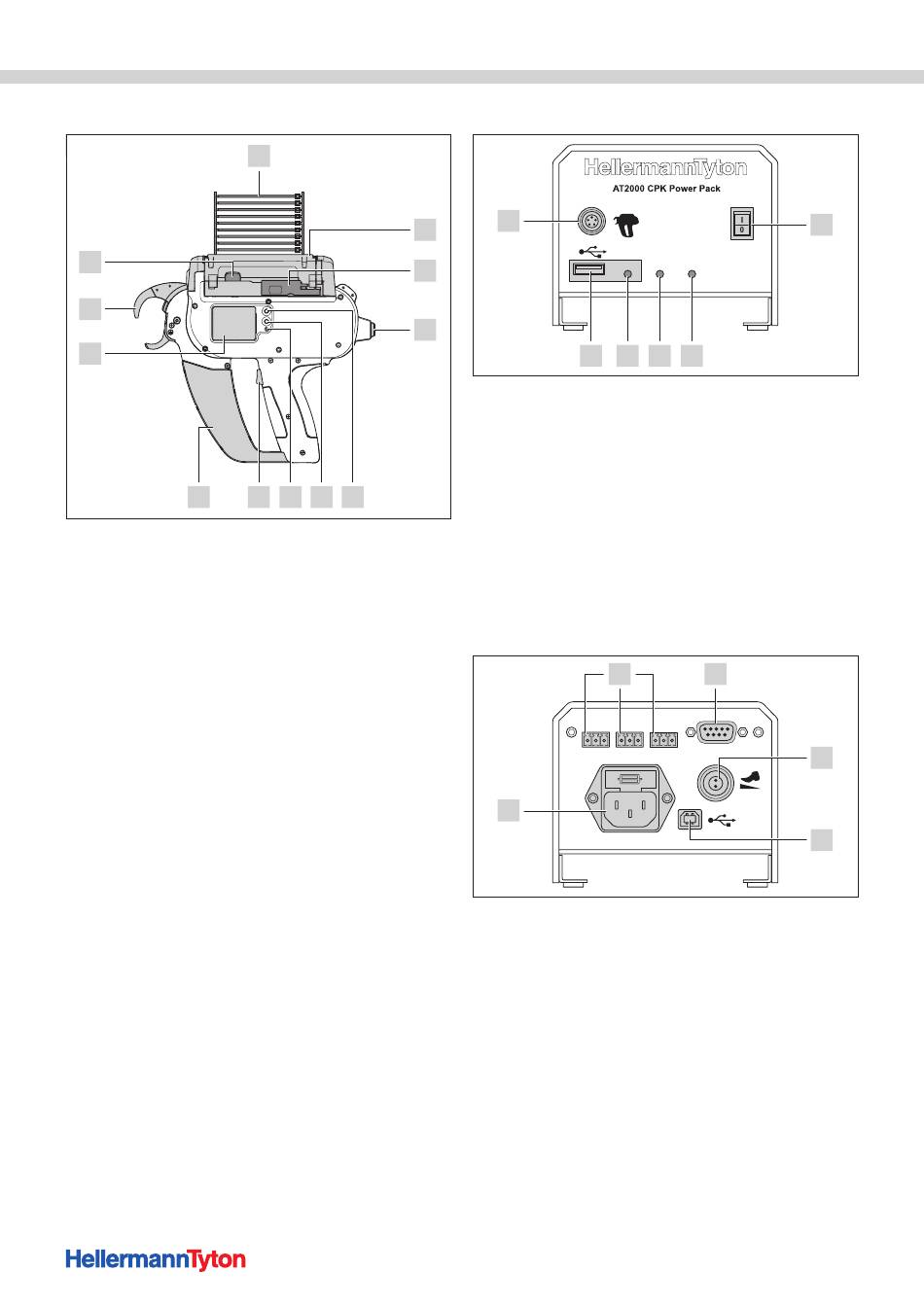

3.2.1 AT2000 CPK

11
10
9
8
1 Tipka za sprostitev sprednjega pokrova
2 Sprožilec noža traku vezic
3 Priključek za povezavo z napajalnikom CPK
4 Tipka enter za potrditev izbire
5 Tipka za izbiro in reset za izbiro menija
6 Signalna lučka LED Signal:
zelena: AT2000 CPK je priklopljen in v stanju pripravljenosti
rdeča: napaka
7 Sprožilec
8 Posoda za odpadke
9 Zaslon s tipkami za upravljanje
10 Čelna kapica s senzorjem na glavi, zgornje in spodnje klešče
11 Tipka za sprostitev vrat
12 Kolut z vezicami
388
12
1
2
3
7 6 5 4

3.2.2 Napajalnik CPK

6
Data
5 4
1 Glavno stikalo
2 Signalna lučka LED Napajanje:
zelena: napajalnik CPK je vklopljen
3 Signalna lučka LED Signal:
zelena: AT2000 CPK je priklopljen in v stanju pripravljenosti
rdeča: napaka
rumena: cikel zategovanja je aktiven
modra: krmarjenje v glavnem meniju, zategovanje ni mogoče
4 Signalna lučka LED Podatki:
zelena: osebni računalnik je priklopljen; AT2000 CPK je priklopljen, pomnilniški ključ
USB je prepoznan, laho odstranite pomnilniški ključ USB
Utripa rdeča/zelena: podatki se zapisujejo na pomnilniški ključ USB
5 Priključek USB za branje procesnih podatkov s pomnilniškim ključem USB
6 Priključek za povezavo s AT2000 CPK
5
Last Tie Error
max. 250V~
4
1 Priključek za serijski vmesnik (le pri št. izd. 106-00110)
2 Priključek za nožno stikalo (le pri št. izd. 120-00065)
3 Priključek USB za povezavo z osebnim računalnikom
4 Priključek za napajanje s tokom
5 Priključki za zunanje senzorje (le pri št. izd. 106-00110):
vhodni signal senzorja
Last Tie:
zaseden - izhodni signal
Busy:
napaka - izhodni signal
Error:
AT2000 CPK• Navodilo za uporabo • 04-2015 • 106-29004
1
Signal Power
3 2
1
Busy
External
2
3
