Yapı ve fonksiyon

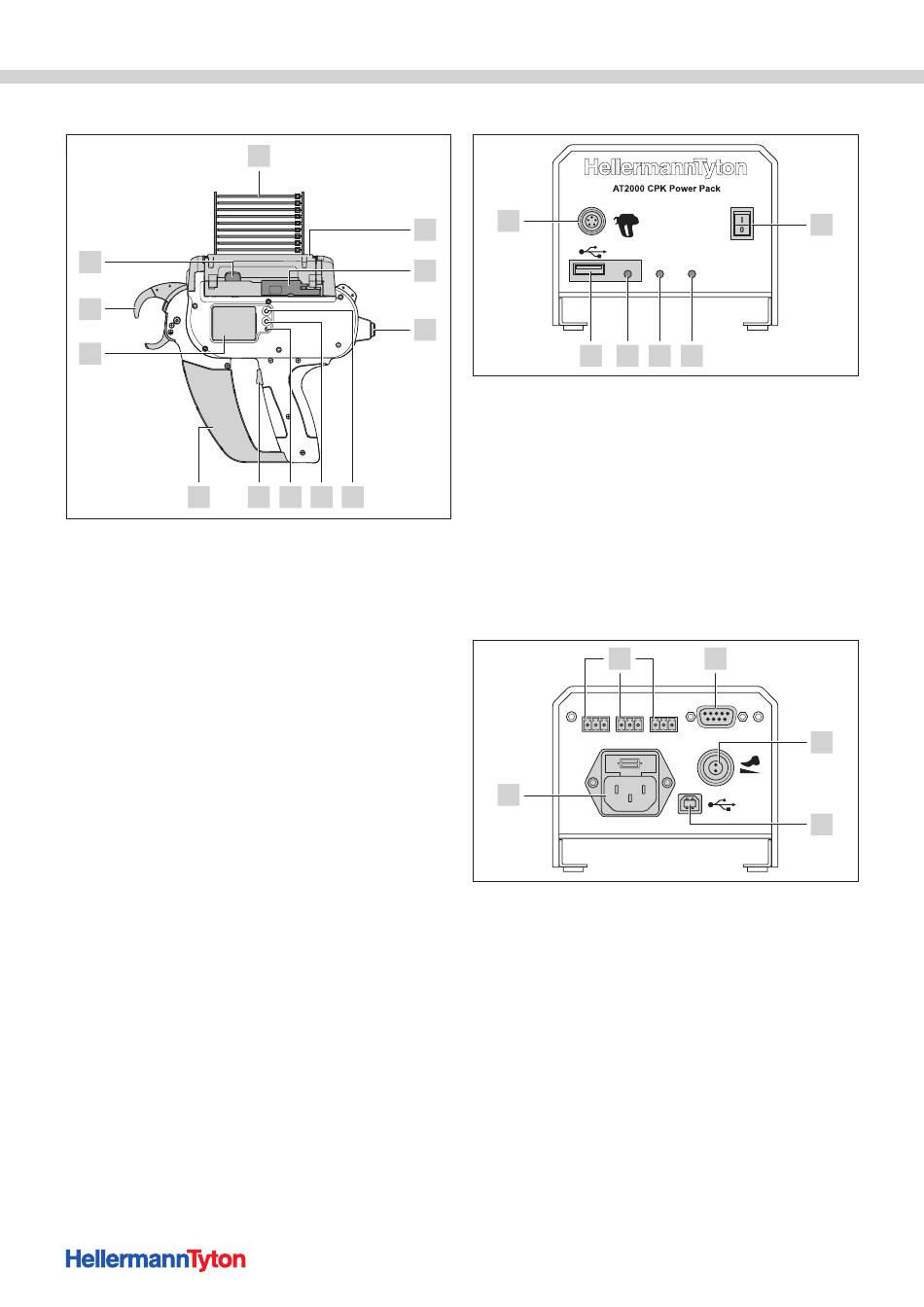

3.2.1 AT2000 CPK

11
10
9
8
1 Ön kapak için kilit açma düğmesi
2 Kablo bağı kesici düğmesi
3 CPK güç ünitesini bağlamak için bağlantı soketi
4 Seçimleri onaylamak için Enter tuşu
5 Menüleri seçmek için seçim ve Reset tuşu
Signal
6 (Sinyal) LED sinyal lambası:
Yeşil: AT2000 CPK bağlı ve çalışmaya hazır
Kırmızı: Hata
7 Tetik
8 Atık kutusu
9 Kontrol tuşlarıyla birlikte ekran
10 Üst ve alt çene, ön sensör ile birlikte ön plaka
11 Kapak için kilit açma düğmesi
12 Kablo bağı
442
12
1
2
3
7 6 5 4
3.2.2 CPK güç ünitesi
6
Data
5 4
1 Açma kapama düğmesi
2 Power (Güç) LED sinyal lambası:
Yeşil: CPK güç ünitesi açık
3 Signal (Sinyal) LED sinyal lambası:
Yeşil: AT2000 CPK bağlı ve çalışmaya hazır
Kırmızı: Hata
Sarı: Bağlama çevrimi aktif
Mavi: Ana menüde gezinme, bağlama mümkün değil
4 Data (Veri) LED sinyal lambası:
Yeşil: PC bağlı; AT2000 CPK bağlı; USB bellek algılandı; USB bellek çıkartılabilir
Kırmızı/yeşil yanıp sönüyor: Veriler USB belleğe yazılıyor
5 USB bellek ile proses verilerinin kopyalanması için USB bağlantısı
6 AT2000 CPK ile bağlama için bağlantı soketi
5
Last Tie Error
max. 250V~
4
1 Seri arayüz bağlantısı (sadece Ürün No. 106-00110'da)
2 Pedal bağlantısı (sadece Ürün No. 120-00065'te)
3 PC'yi bağlamak için USB bağlantısı
4 Akım beslemesi için bağlantı
5 Harici sensörler için bağlantı (sadece Ürün No. 106-00110'da):
Last Tie: (Son bağlama) sensör giriş sinyali
Busy: (Meşgul) Meşgul çıkış sinyali
Error: (Hata) Hata çıkış sinyali
AT2000 CPK• Kullanım talimatları • 04-2015 • 106-29004
