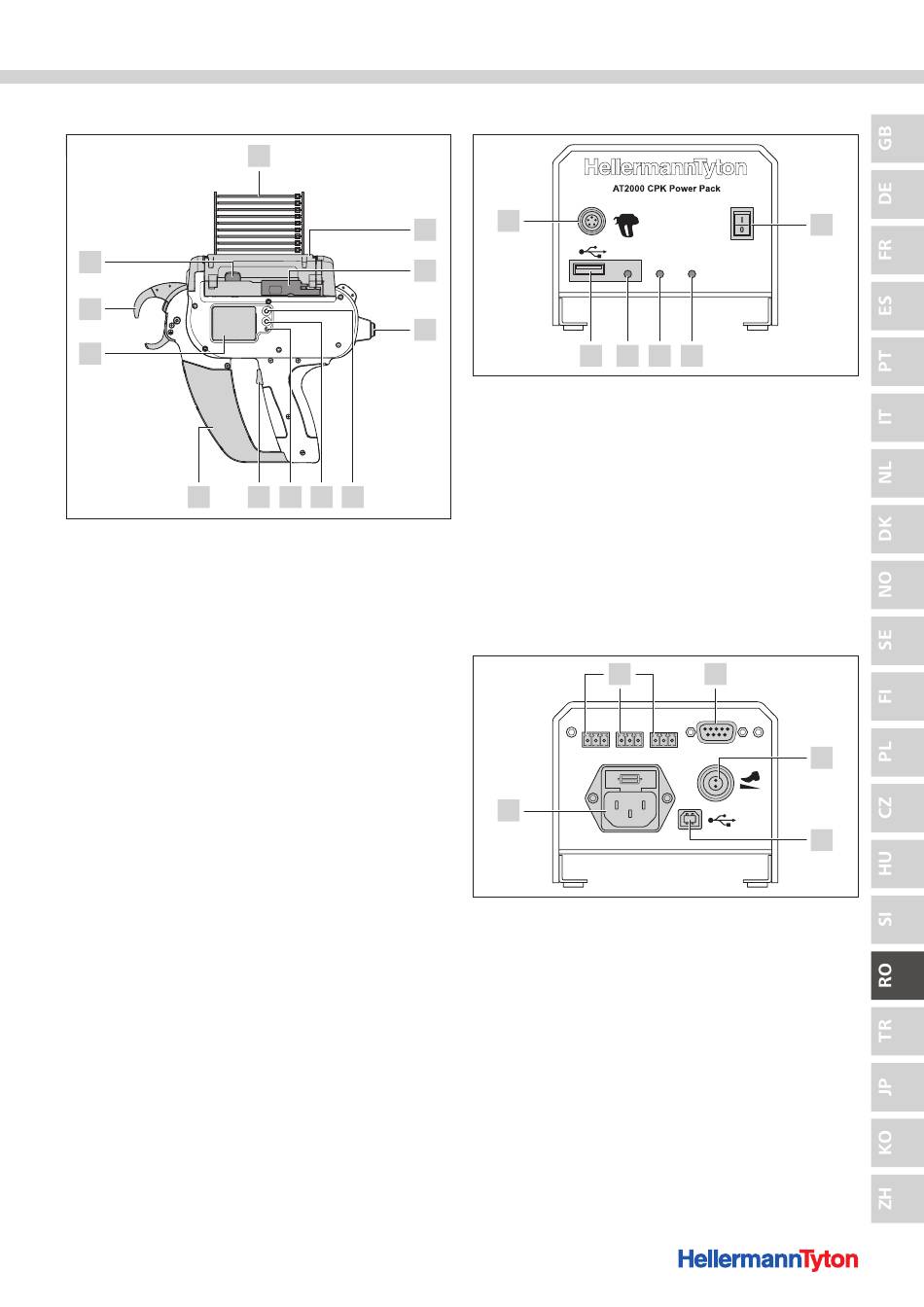

3.2.1 AT2000 CPK

11
10
9
8
1 Tastă de deblocare pentru capacul din faţă
2 Element de acţionare pentru cuţitul de chingă
3 Conexiune pentru legătura cu alimentatorul de reţea CPK
4 Tasta Enter pentru conirmarea unei selecţii
5 Tasta de selectare şi tasta Reset pentru selectarea unui meniu
6 Lampă de semnalizare cu LED Semnal:
Verde: AT2000 CPK conectat şi pregătit de funcţionare
Roşu: eroare
7 Declanşator
8 Recipient pentru deşeuri
9 Display cu taste de operare
10 Capac frontal cu senzor de cap, cleşte superior şi inferior
11 Tastă de deblocare pentru capac
12 Coliere
AT2000 CPK • Instrucţiuni de operare • 04-2015 • 106-29004
12
1
2
3
7 6 5 4
3.2.2 Alimentatorul de reţea CPK
6
Data
5 4
1 Comutator principal
2 Lampă de semnalizare cu LED Power:
Verde: alimentator de reţea CPK conectat
3 Lampă de semnalizare cu LED Semnal:
Verde: AT2000 CPK conectat şi pregătit de funcţionare
Roşu: eroare
Galben: ciclu de aplicare activ
Albastru: navigare în meniul principal, nicio aplicare posibilă
4 Lampă de semnalizare cu LED Data:
Verde: PC conectat; AT2000 CPK conectat; stick USB detectat; stickul USB poate i
înlăturat
Roşu/verde intermitent: datele sunt scrise pe stickul USB
5 Conexiune USB pentru exportul datelor de proces cu stickul USB
6 Conexiune pentru legătura cu AT2000 CPK
5
Last Tie Error
max. 250V~
4
1 Conexiune pentru interfaţa serială (numai la nr. art. 106-00110)
2 Conexiune pentru comutatorul pedală (numai la nr. art. 120-00065)
3 Conexiune USB pentru legătura cu PC-ul
4 Conexiune pentru alimentarea electrică
5 Conexiuni pentru senzorii externi (numai la nr. art. 106-00110):
semnal de intrare la senzor
Last Tie:
semnal de ieşire Busy
Busy:
semnal de ieşire eroare
Error:
Structură şi funcţionare
1
Signal Power
3 2
1
Busy
External
2
3
415
