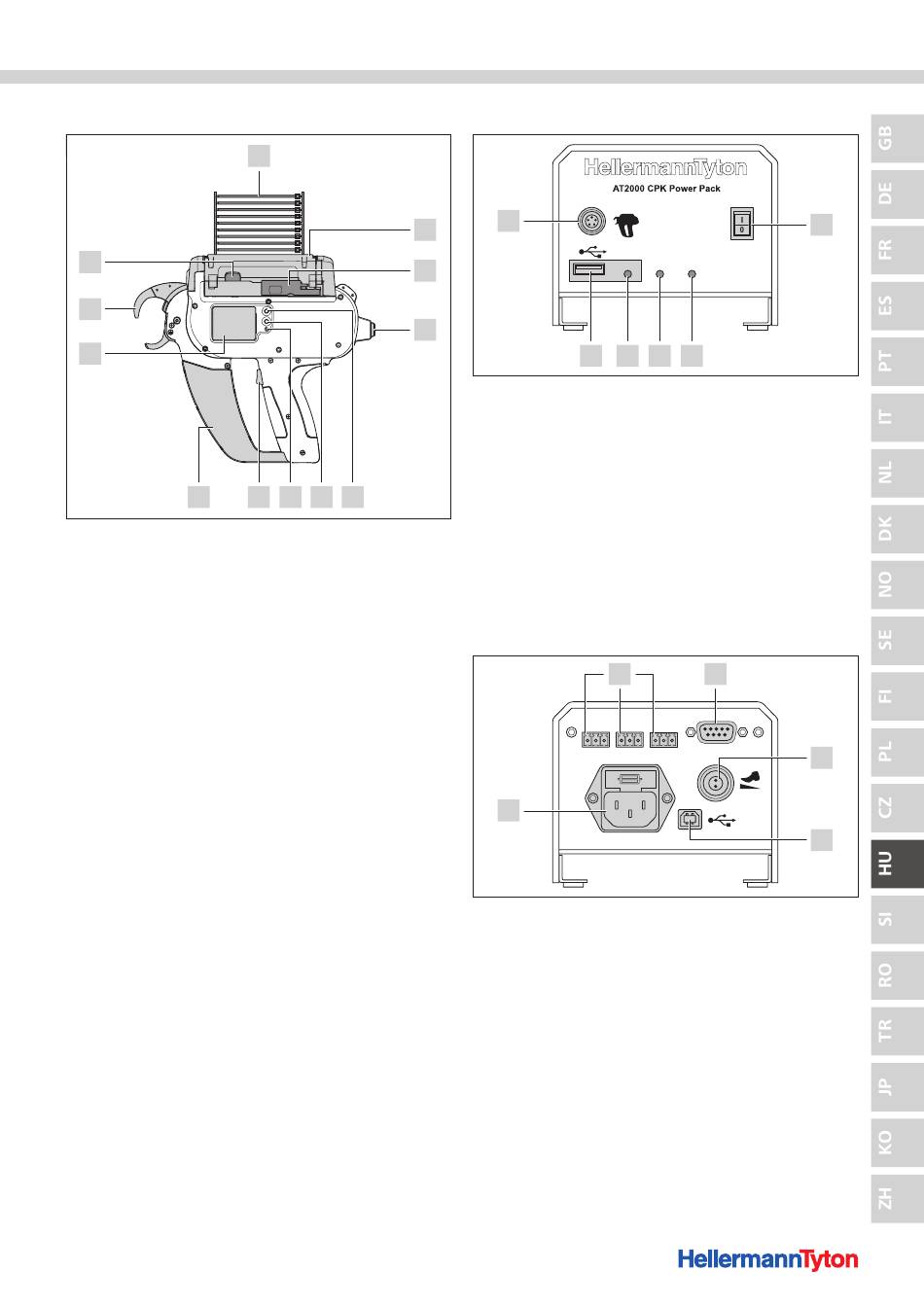

3.2.1 AT2000 CPK

11
10
9
8
1 Első burkolat kioldógomb
2 Hevederkés működtető
3 Csatlakozó a CPK tápegység csatlakoztatásához
4 Enter gomb a kiválasztás jóváhagyásához
5 Kiválasztó és Reset gomb menü kiválasztásához
Signal
6 LED jelzőlámpa:
Zöld: AT2000 CPK csatlakoztatva és üzemkész
Piros: hiba
7 Kioldó
8 Hulladéktartály
9 Kijelző a kezelőgombokkal
10 Homlokfedél fejérzékelővel, felső és alsó fogó
11 Kapu kioldógomb
12 Szalaglánc
AT2000 CPK • Használati útmutató • 04-2015 • 106-29004
12
1
2
3
7 6 5 4
3.2.2 CPK tápegység
6
Data
5 4
1 Főkapcsoló
Power
2 LED jelzőlámpa:
Zöld: CPK tápegység bekapcsolva
Signal
3 LED jelzőlámpa:
Zöld: AT2000 CPK csatlakoztatva és üzemkész
Piros: hiba
Sárga: kötegelési ciklus aktív
Kék: navigálás a főmenüben, lekötözés nem lehetséges
4 Data LED jelzőlámpa:
Zöld: PC csatlakoztatva; AT2000 CPK csatlakoztatva; pendrive felismerve;
pendrive eltávolítható
Piros/zöld villog: adatok írása a pendrive-ra
5 USB csatlakozó a folyamatadatok másolásához pendrive-val
6 Csatlakozó az AT2000 CPK csatlakoztatásához
5
Last Tie Error
max. 250V~
4
1 Csatlakozó soros interfészhez (csak 106-00110 cikkszám esetén)
2 Csatlakozó lábkapcsolóhoz (csak 120-00065 cikkszám esetén)
3 USB csatlakozó a PC csatlakoztatásához
4 Csatlakozó áramellátáshoz
5 Csatlakozók külső érzékelőkhöz (csak 106-00110 cikkszám esetén):
Last Tie: érzékelő bemeneti jel
Busy:
foglalt kimeneti jel
Error: hiba kimeneti jel
Felépítés és működés
1
Signal Power
3 2
1
Busy
External
2
3
