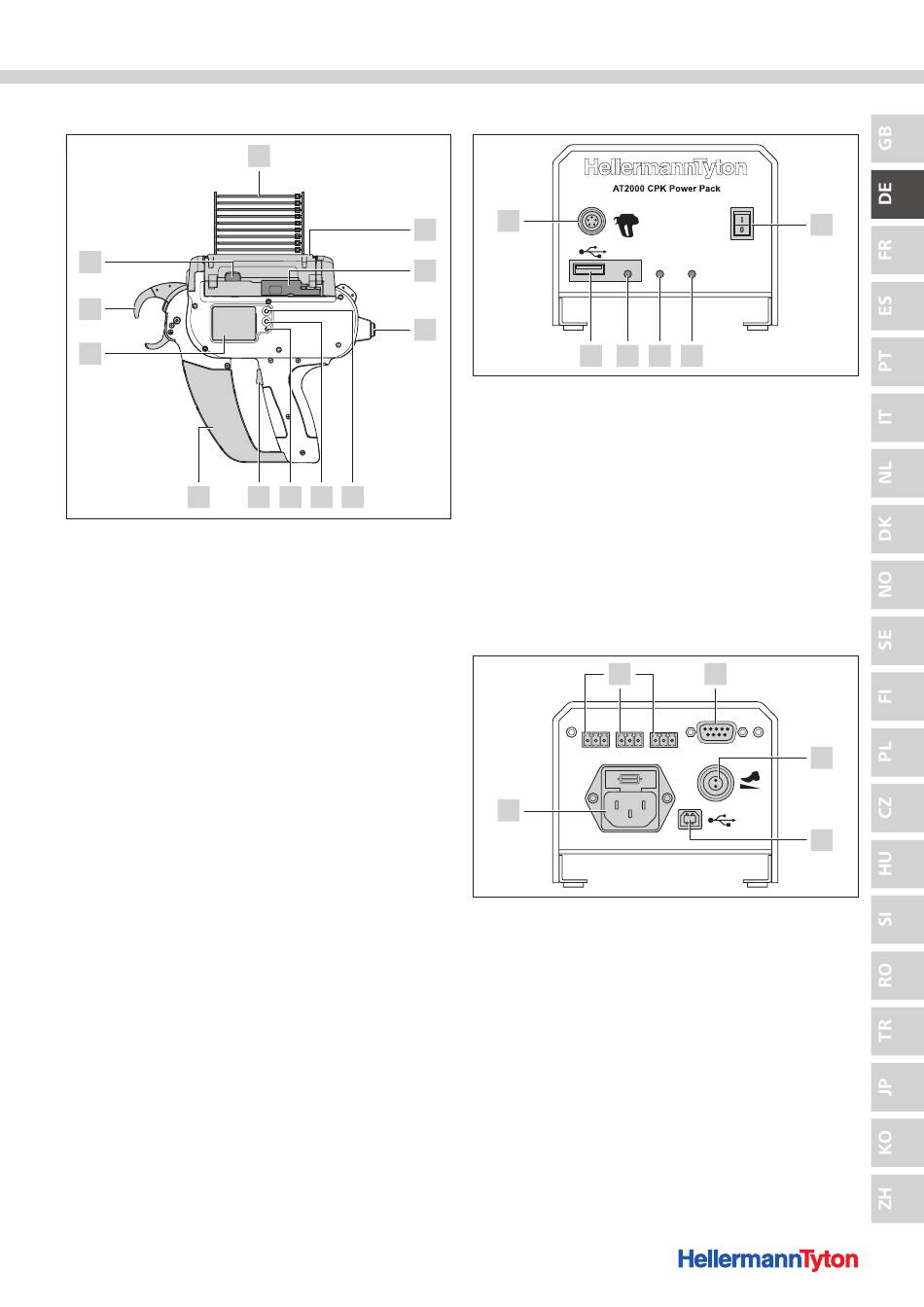

3.2.1 AT2000 CPK

11
10
9
8
1 Entriegelungstaste für vordere Abdeckung
2 Betätiger für Gurtmesser
3 Anschluss für Verbindung mit Netzgerät CPK
4 Enter-Taste zur Bestätigung einer Auswahl
5 Auswahl- und Reset-Taste zur Auswahl eines Menüs
6 LED-Signalleuchte Signal:
Grün: AT2000 CPK angeschlossen und betriebsbereit
Rot: Fehler
7 Auslöser
8 Abfallbehälter
9 Display mit Bedientasten
10 Stirnkappe mit Kopfsensor, Ober- und Unterzange
11 Entriegelungstaste für Tor
12 Bandkette
AT2000 CPK • Betriebsanleitung • 04-2015 • 106-29004
12
1
2
3
7 6 5 4
3.2.2 Netzgerät CPK
6
Data
5 4
1 Hauptschalter
2 LED-Signalleuchte Power:
Grün: Netzgerät CPK eingeschaltet
3 LED-Signalleuchte Signal:
Grün: AT2000 CPK angeschlossen und betriebsbereit
Rot: Fehler
Gelb: Abbindezyklus aktiv
Blau: Navigation im Hautmenü, keine Abbindung möglich
4 LED-Signalleuchte Data:
Grün: PC angeschlossen; AT2000 CPK angeschlossen; USB-Stick erkannt; USB-Stick
kann entfernt werden
Rot/grün blinkt: Daten werden auf USB-Stick geschrieben
5 USB-Anschluss für Auslesen der Prozessdaten mit USB-Stick
6 Anschluss für Verbindung mit AT2000 CPK
5
Last Tie Error
max. 250V~
4
1 Anschluss für serielle Schnittstelle (nur bei Art.-Nr. 106-00110)
2 Anschluss für Fußschalter (nur bei Art.-Nr. 120-00065)
3 USB-Anschluss für Verbindung mit PC
4 Anschluss für Stromversorgung
5 Anschlüsse für externe Sensoren (nur bei Art.-Nr. 106-00110):
Last Tie:
Sensor-Eingangssignal
Busy:
Busy-Ausgangssignal
Error:
Fehler-Ausgangssignal
Aufbau und Funktion
1
Signal Power
3 2
1
Busy
External
2
3
