Estrutura e função

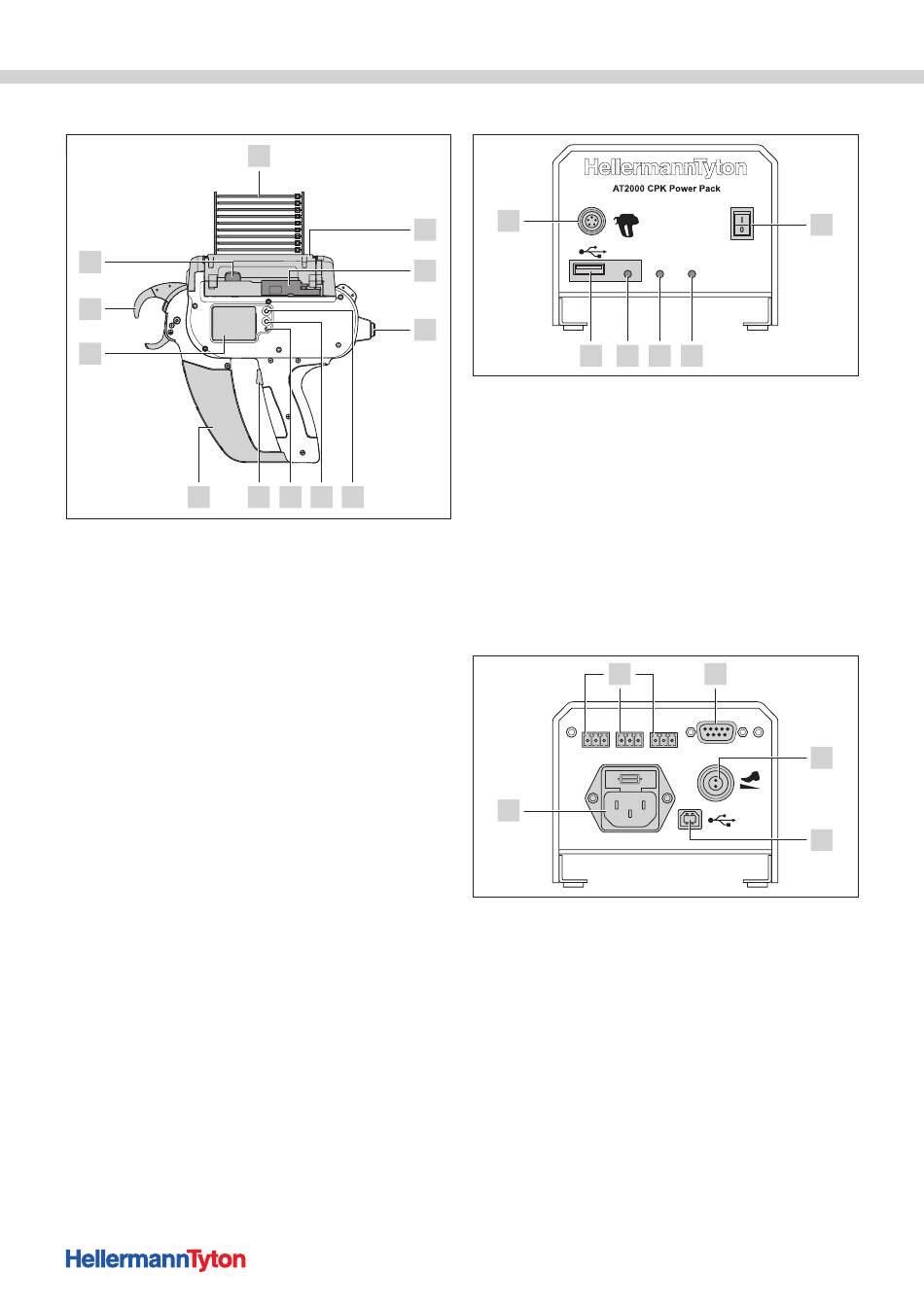

3.2.1 AT2000 CPK

11
10
9
8
1 Tecla de desbloqueio para a cobertura dianteira
2 Acionador para corte da bandoleira
3 Conexão para a ligação com a unidade de alimentação CPK
4 tecla de Enter para conirmar uma seleção
5 Tecla de seleção e reset para a seleção de um menu
6 Luz de sinal LED Signal:
Verde: AT2000 CPK conectado e pronto
Vermelho: erro
7 Gatilho
8 Recipiente de resíduos
9 Visor com teclas de operação sensíveis ao toque
10 Tampa frontal com sensor de cabeça, pinça superior e inferior
11 Tecla de desbloqueio para a tampa
12 Abraçadeiras
118
12
1
2
3
7 6 5 4
3.2.2 Unidade de alimentação CPK
6
Data
5 4
1 Interruptor principal
2 Luz de sinal LED Power:
Verde: unidade de alimentação CPK ligada
3 Luz de sinal LED Signal:
Verde: AT2000 CPK conectado e pronto
Vermelho: erro
Amarelo: ciclo de atado em curso
Azul: navegação no menu principal, nenhum atado possível
4 Luz de sinal LED Data:
Verde: PC conectado; AT2000 CPK conectado; pen drive detetado; pen drive pode
ser removido
Vermelho/verde pisca: os dados são escritos no pen drive
5 Conexão USB para exportar os dados de processo com o pen drive
6 Conexão para a ligação com AT2000 CPK
5
Last Tie Error
max. 250V~
4
1 Conexão para a interface serial (somente no n° do art. 106-00110)
2 Conexão para o interruptor de pé (somente no n° do art. 120-00065)
3 Conexão USB para a ligação com o PC
4 Conexão para a alimentação de energia
5 Conexões para os sensores externos (somente com o n° do art. 106-00110):
Last Tie: sinal de entrada do sensor
Busy: sinal de saída de ocupado
Error: sinal de saída de erro
AT2000 CPK• Manual de instruções • 04-2015 • 106-29004
1
Signal Power
3 2
1
Busy
External
2
3
