Structure et fonctions

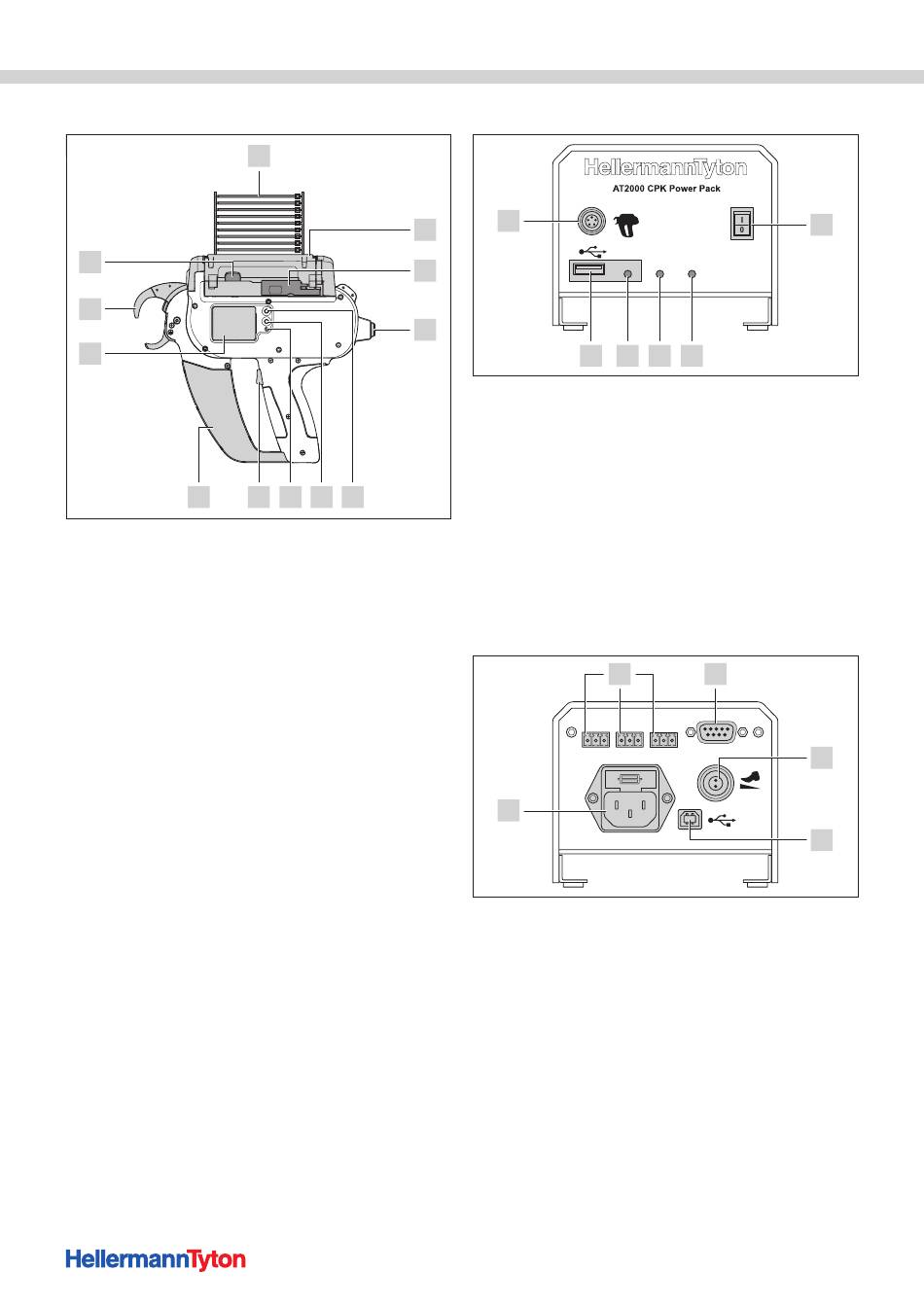

3.2.1 AT2000 CPK

11
10
9
8
1 Touche de déverrouillage du cache avant
2 Actionneur de coupe latérale
3 Prise de raccordement de l'alimentation secteur CPK
4 Touche Entrée pour conirmer une sélection
5 Touche de sélection et reset pour sélectionner un menu
6 Témoin LED Signal :
Vert : l'AT2000 CPK est connecté et opérationnel
Rouge : Signal d'erreur
7 Gâchette
8 Réceptacle des déchets
9 Écran avec touches de commande
10 Cache frontal avec capteur de tête, pince supérieure et pince inférieure
11 Touche de déverrouillage de la porte
12 Colliers de serrage
64
12
1
2
3
7 6 5 4

3.2.2 Alimentation secteur CPK

6
Data
5 4
1 Interrupteur principal
2 Témoin LED Power :
Vert : l'alimentation secteur CPK est activée
3 Témoin LED Signal :
Vert : l'AT2000 CPK est connecté et opérationnel
Rouge : Signal d'erreur
Jaune : cycle de serrage activé
Bleu : navigation dans le menu principal, aucun serrage n'est possible
4 Témoin LED Data :
Vert : le PC est connecté ; l'AT2000 CPK est connecté ; la clé USB a été détectée ;
la clé USB peut être retirée
Clignote en rouge / vert : les données sont écrites sur la clé USB
5 Port USB pour l'export des données de processus avec une clé USB
6 Prise de raccordement de l'AT2000 CPK
5
Last Tie Error
max. 250V~
4
1 Prise de raccordement d'une interface série (uniquement dans le cas de la
référence 106­00110)
2 Prise de raccordement d'une pédale (uniquement dans le cas de la référence
120­00065)
3 Port USB pour le raccordement à un PC
4 Prise d'alimentation
5 Prises de raccordement de capteurs externes (uniquement dans le cas de la
référence 106­00110):
Last Tie : signal d'entrée du capteur
Busy : signal de sortie occupé
Error : signal de sortie d'erreur
AT2000 CPK• Manuel d'utilisation • 04-2015 • 106-29004
