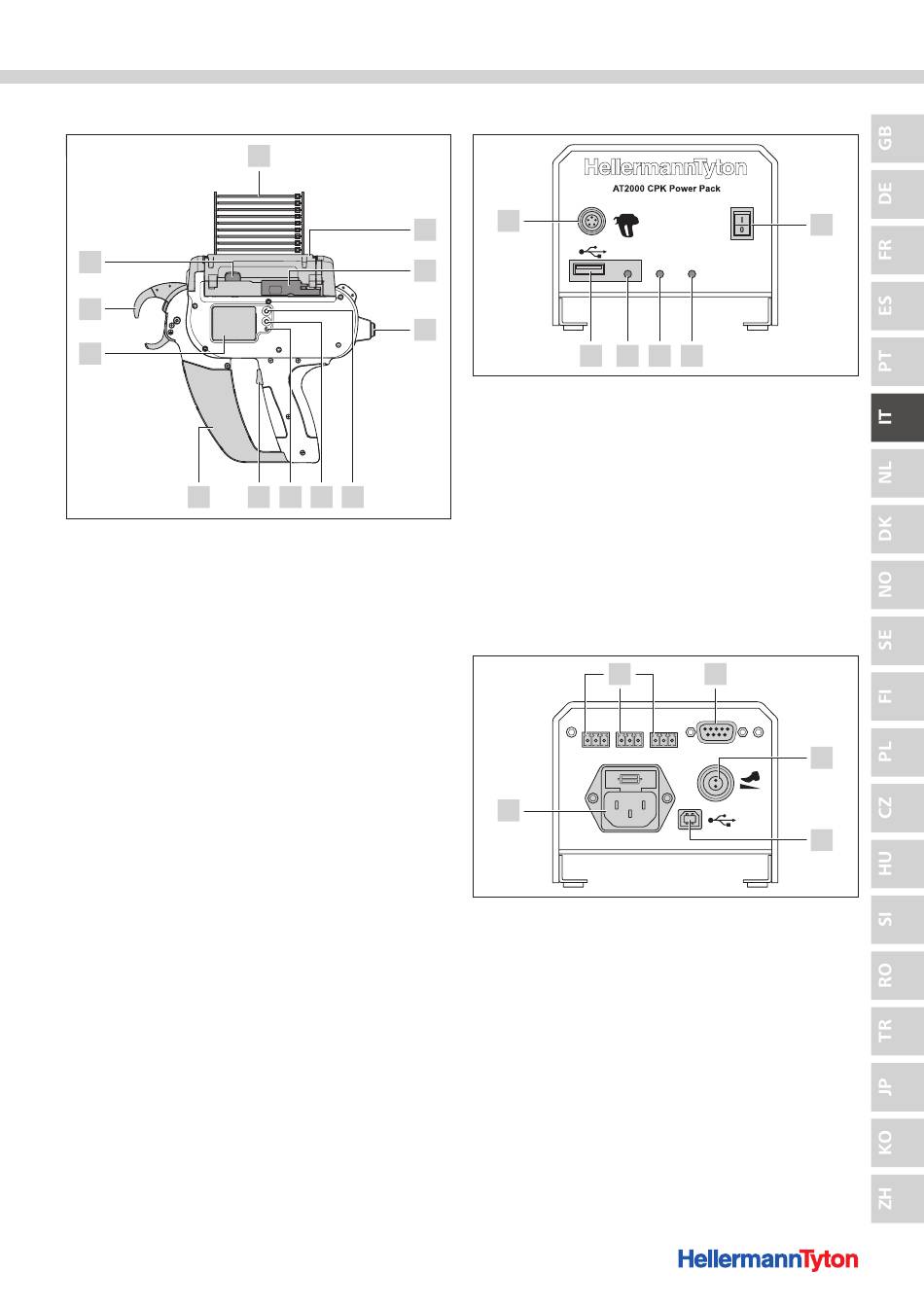

3.2.1 AT2000 CPK

11
10
9
8
1 Tasto di sbloccaggio della copertura anteriore
2 Azionatore della leva della bandoliera
3 Connettore per l'alimentatore CPK
4 Tasto Invio per confermare le selezioni
5 Tasto selettore e di reset per selezionare i menu
6 LED Signal:
Verde: AT2000 CPK è collegato e pronto
Rosso: errore
7 Pulsante
8 Porta sfridi
9 Display con tasti di comando
10 Calotta anteriore con sensore frontale, pinza superiore e inferiore
11 Tasto di sblocco dello sportello
12 Fascette
AT2000 CPK • Manuale d'uso • 04-2015 • 106-29004
12
1
2
3
7 6 5 4
Struttura e funzionamento

3.2.2 Alimentatore CPK

6
Data
5 4
1 Interruttore principale
2 LED Power:
Verde: alimentatore CPK acceso
3 LED Signal:
Verde: AT2000 CPK è collegato e pronto
Rosso: errore
Giallo: ciclo di fascettatura attivo
Blu: navigazione nel menu principale, la fascettatura non è possibile
4 LED Data:
Verde: computer collegato; AT2000 CPK collegato; chiavetta USB rilevata;
impossibile estrarre la chiavetta USB
Rosso/verde lampeggiante: i dati vengono scritti nella chiavetta USB
5 Porta USB per la copia dei dati di processo con chiavetta USB
6 Connettore per il collegamento di AT2000 CPK
5
Last Tie Error
max. 250V~
4
1 Porta per interfaccia seriale (solo con cod. art. 106-00110)
2 Connettore per interruttore a pedale (solo con cod. art. 120-00065)
3 Porta USB per il collegamento del PC
4 Connettore per l'alimentazione
5 Connettori per sensori esterni (solo con cod. art. 106-00110):
Last Tie: segnale di ingresso del sensore
Busy: segnale di uscita busy
Error: segnale di uscita di errore
1
Signal Power
3 2
1
Busy
External
2
3
