Opbouw en functie

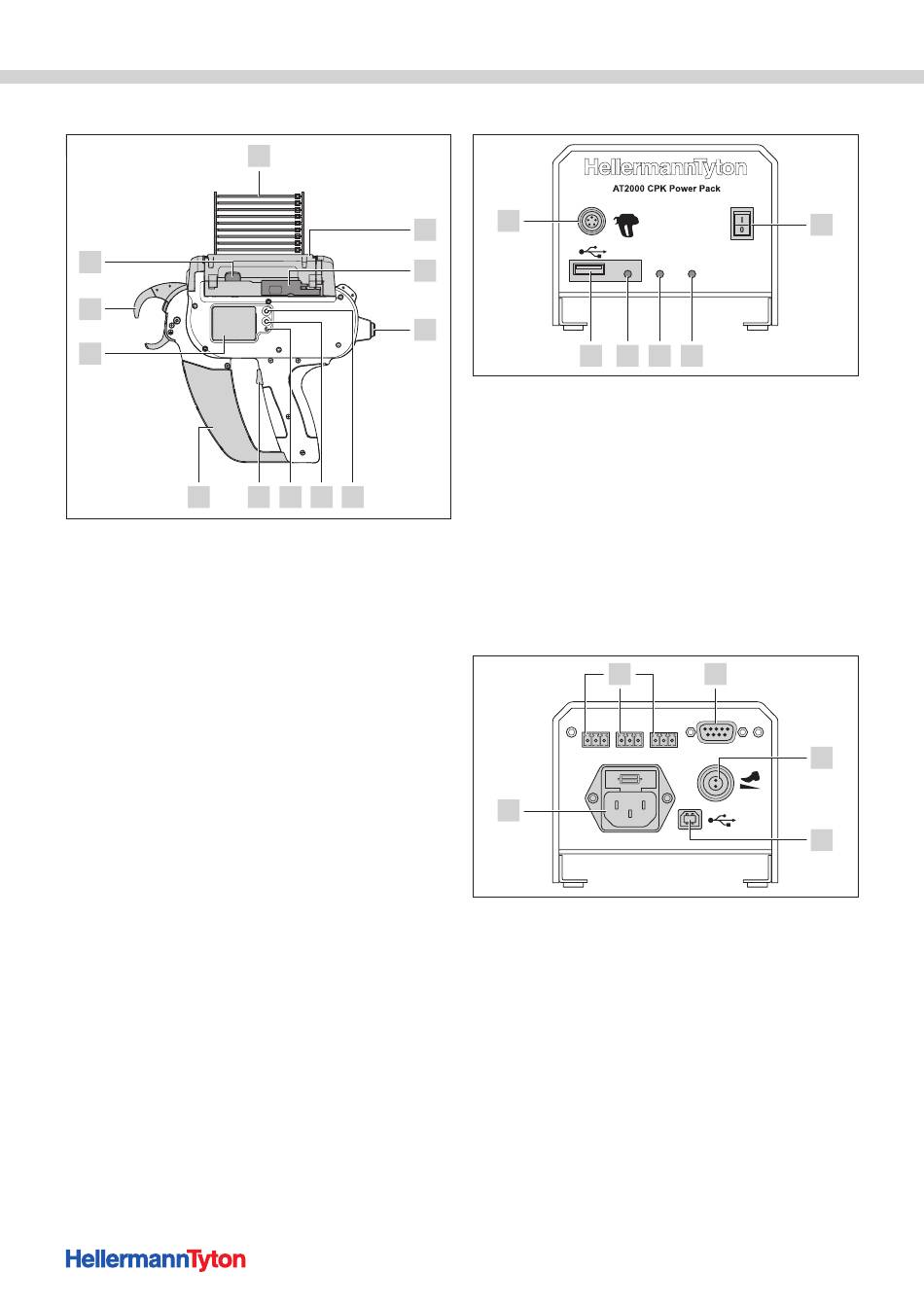

3.2.1 AT2000 CPK

11
10
9
8
1 Ontgrendeling voor voorste afdekking
2 Bediening voor mes voor banden
3 Aansluiting voor verbinding met voedingsmodule CPK
4 Enter-toets om een selectie te bevestigen
5 Selectie- en reset-toets voor de selectie van een menu
6 LED-signaallamp Signal:
Groen: AT2000 CPK aangesloten en gereed
Rood: fout
7 Trigger
8 Opvangbak voor afval
9 Display met bedieningstoetsen
10 Frontplaat met sensor voor, tang boven en beneden
11 Ontgrendeling voor klep
12 Rol met bundelbanden
172
12
1
2
3
7 6 5 4

3.2.2 Voedingsmodule CPK

6
Data
5 4
1 Hoofdschakelaar
2 LED-signaallamp Power:
Groen: voedingsmodule CPK ingeschakeld
3 LED-signaallamp Signal:
Groen: AT2000 CPK aangesloten en gereed
Rood: fout
Geel: bundelcyclus actief
Blauw: navigatie in het hoofdmenu, geen bundeling mogeljk
4 LED-signaallamp Data:
Groen: pc aangesloten; AT2000 CPK aangesloten; USB-stick herkend;
USB-stick kan worden verwjderd
Rood/groen knippert: data worden op USB-stick geschreven
5 USB-aansluiting voor uitlezen van procesdata met USB-stick
6 Aansluiting voor verbinding met AT2000 CPK
5
Last Tie Error
max. 250V~
4
1 Aansluiting voor seriële interface (alleen bj art.nr. 106-00110)
2 Aansluiting voor voetschakelaar (alleen bj art.nr. 120-00065)
3 USB-aansluiting voor verbinding met pc
4 Aansluiting voor stroomvoorziening
5 Aansluitingen voor externe sensoren (alleen bj art.nr. 106-00110):
Last Tie: sensor inkomend signaal
Busy: busy-uitgangssignaal
Error: fout-uitgangssignaal
AT2000 CPK• Bedieningshandleiding • 04-2015 • 106-29004
1
Signal Power
3 2
1
Busy
External
2
3
