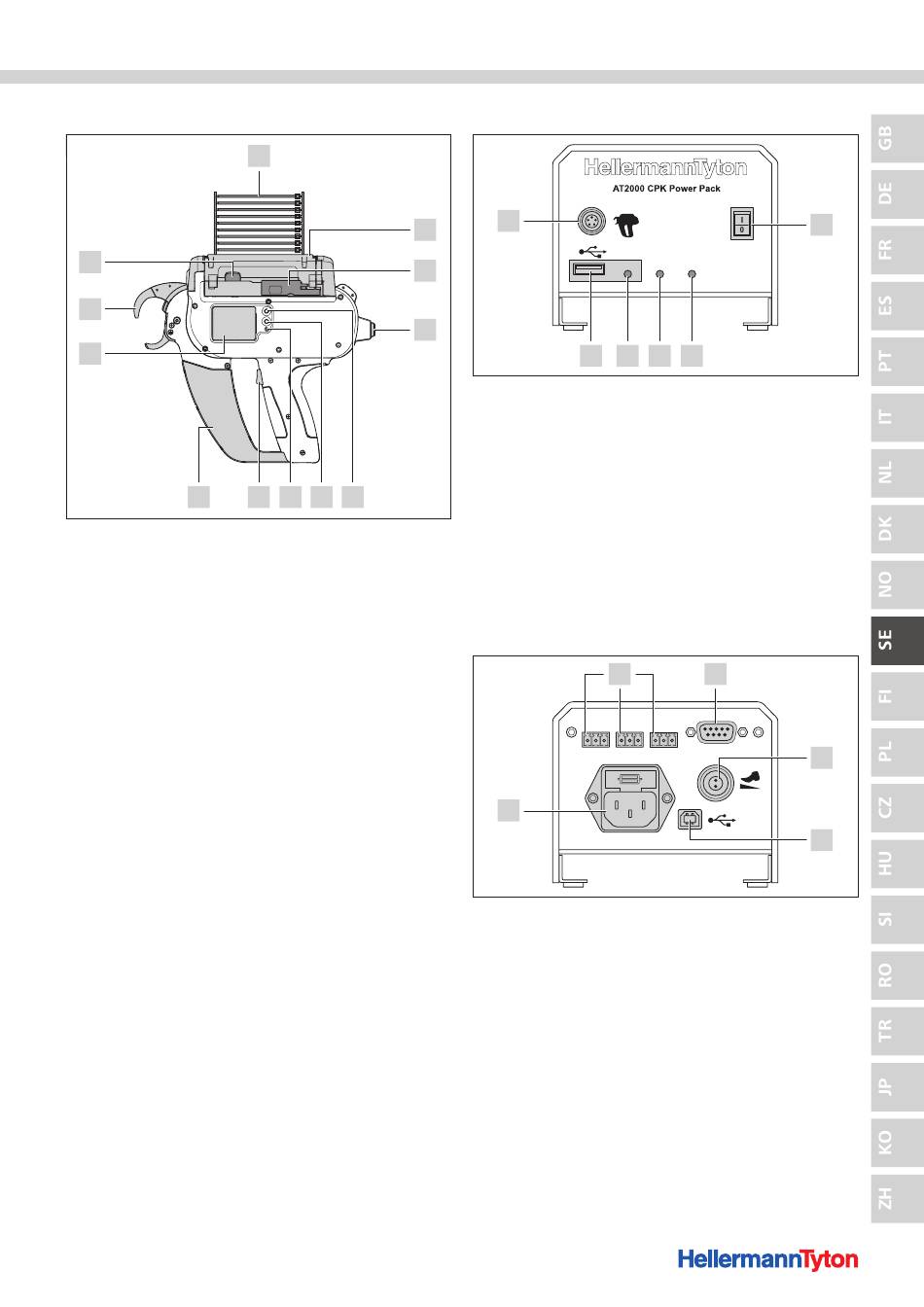

3.2.1 AT2000 CPK

11
10
9
8
1 Upplåsningsknapp för främre skydd
2 Manöverdon för bandklippare
3 Uttag för anslutning till nätaggregat CPK
4 Enter-knapp för att bekräfta ett val
5 Val- och Reset-knapp för att välja en meny
6 LED-signallampa Signal:
Grön: AT2000 CPK ansluten och klar för användning
Röd: fel
7 Avtryckare
8 Avfallsbehållare
9 Display med manöverknappar
10 Frontkåpa med frontsensor, övre och undre käft
11 Upplåsningsknapp för lucka
12 Buntband
AT2000 CPK • Bruksanvisning • 04-2015 • 106-29004
12
1
2
3
7 6 5 4
Uppbyggnad och funktion
3.2.2 Nätaggregat CPK
6
Data
5 4
1 Huvudströmbrytare
2 LED-signallampa Power:
Grön: nätaggregat CPK påslaget
3 LED-signallampa Signal:
Grön: AT2000 CPK ansluten och klar för användning
Röd: fel
Gul: buntningscykel aktiv
Blå: navigering i huvudmenyn, buntning ej möjlig
4 LED-signallampa Data:
Grön: dator ansluten; AT2000 CPK ansluten; USB-minne upptäckt; USB-minnet kan
tas bort
Röd/grön blinkar: data skrivs till USB-minnet
5 USB-uttag för export av processdata med USB-minne
6 Uttag för anslutning till AT2000 CPK
5
Last Tie Error
max. 250V~
4
1 Uttag för seriellt gränssnitt (endast för art.nr 106-00110)
2 Uttag för fotpedal (endast för art.nr 120-00065)
3 USB-uttag för anslutning till dator
4 Uttag för strömförsörjning
5 Uttag för externa sensorer (endast för art.nr 106-00110):
Last Tie: ingångssignal för sensor
busy-utgångssignal
Busy:
Error: utgångssignal för fel
1
Signal Power
3 2
1
Busy
External
2
3
