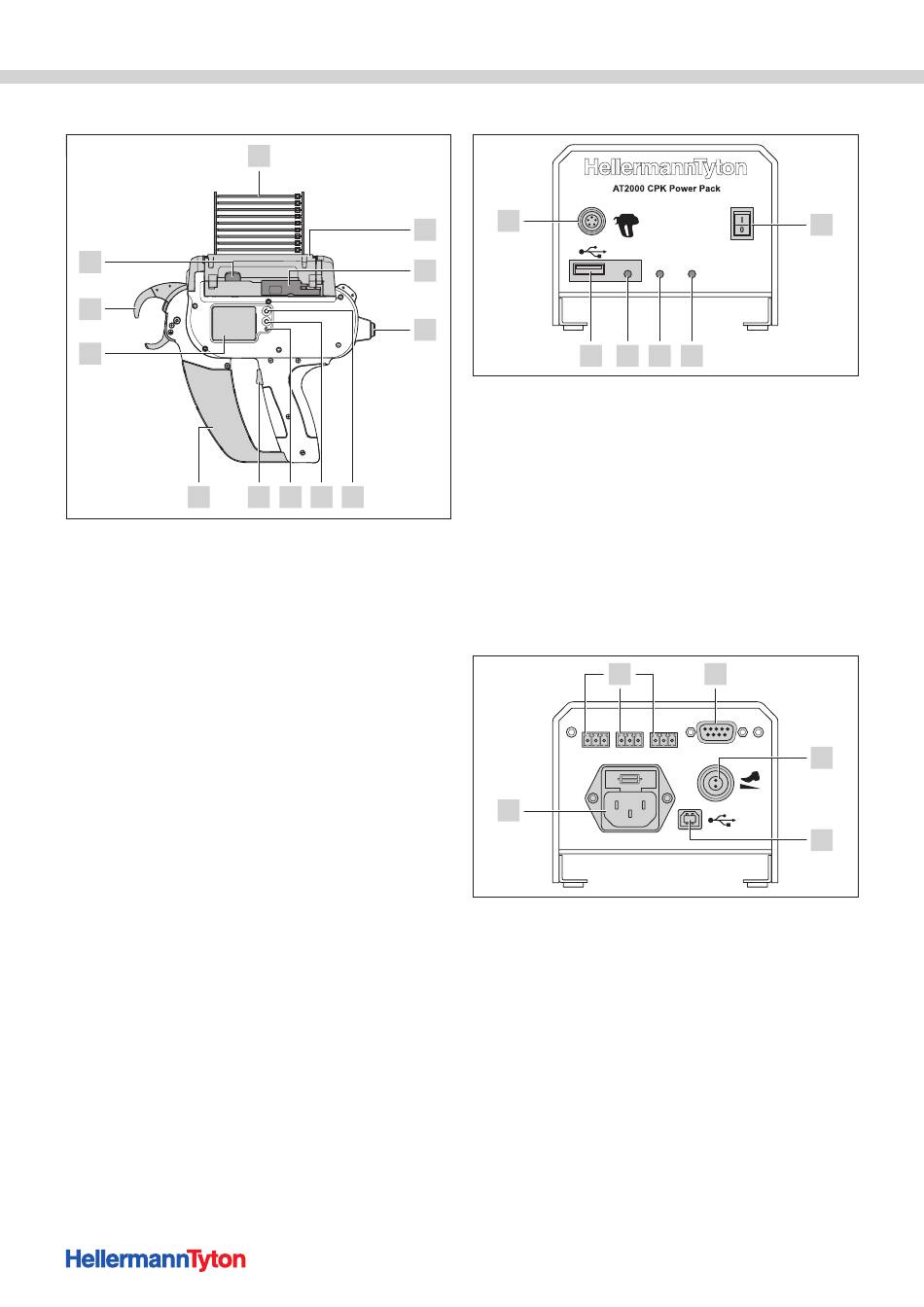

Rakenne ja toiminta

3.2.1 AT2000 CPK

11
10
9
8
1 Etukannen vapautuspainike
2 Leikkurin käyttölaite
3 CPK-virtalähteen liitäntä
4 Enter-painike valinnan vahvistamiseksi
5 Valikon valinta- ja nollauspainike
6 LED-merkkivalo Signal:
Vihreä: AT2000 CPK liitetty ja käyttövalmis
Punainen: Vika
7 Liipasin
8 Jätesäiliö
9 Ohjausnäyttö käyttöpainikkeilla
10 Etukansi etusensorilla, ylä- ja alasidontaleuat
11 Syöttöaukon vapautuspainike
12 Johdinsidenauha
280
12
1
2
3
7 6 5 4
3.2.2 CPK-virtalähde
6
Data
5 4
1 Pääkytkin
2 LED-merkkivalo Power:
Vihreä: CPK-virtalähde on päällä
3 LED-merkkivalo Signal:
Vihreä: AT2000 CPK liitetty ja käyttövalmis
Punainen: Vika
Keltainen: sidontasykli aktiivinen
Sininen: navigointi päävalikossa, sidonta ei ole mahdollista
4 LED-merkkivalo Data:
Vihreä: tietokone liitetty; AT2000 CPK liitetty; USB-tikku tunnistettu; USB-tikku
voidaan poistaa
Punainen/vihreä vilkkuva: tietoja tallennetaan USB-tikulle
5 USB-liitäntä prosessitietojen lukemiseksi USB-tikulla
6 Liitin AT2000 CPK-työkalulle
5
Last Tie Error
max. 250V~
4
1 Sarjaliittymän liitin (vain nimikenumerolla 106-00110)
2 Jalkakytkimen liitin (vain nimikenumerolla 120-00065)
3 Tietokoneen USB-liitin
4 Virtasyötön liitin
5 Ulkoisten anturien liitännät (vain nimikenumerolla 106-00110):
Last Tie:
anturin tulosignaali
Busy:
busy-lähtösignaali
Error:
virhe-lähtösignaali
1
Signal Power
3 2
1
Busy
External
2
3
