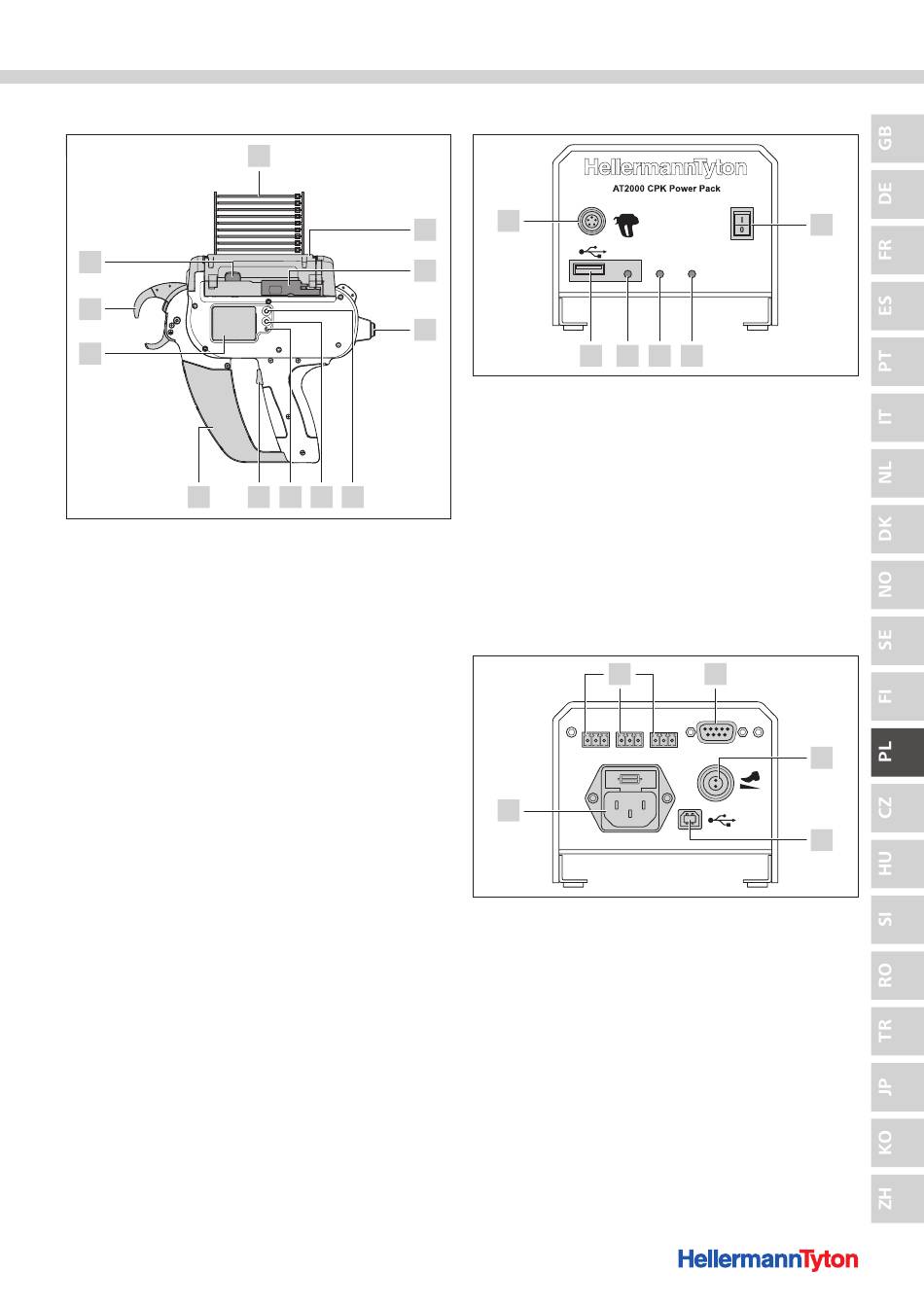

3.2.1 AT2000 CPK

11
10
9
8
1 przycisk odblokowujący przednią osłonę
2 mechanizm wyzwalający ucinak
3 przyłącze do połączenia z zasilaczem sieciowym CPK
4 klawisz Enter do potwierdzania wyboru
5 klawisz wyboru i resetu do wybierania menu
6 kontrolka LED Signal:
zielona: AT2000 CPK podłączony i gotowy do pracy
czerwona: błąd
7 wyzwalacz
8 pojemnik na odpady
9 wyświetlacz z klawiszami obsługi
10 pokrywa czołowa z czujnikiem główek, górnymi i dolnymi szczękami
11 przycisk odblokowujący pokrywę
12 taśma
AT2000 CPK • Instrukcja obsługi • 04-2015 • 106-29004
12
1
2
3
7 6 5 4

3.2.2 Zasilacz sieciowy CPK

6
Data
5 4
1 wyłącznik główny
2 kontrolka LED Power:
zielona: zasilacz sieciowy CPK włączony
3 kontrolka LED Signal:
zielona: AT2000 CPK podłączony i gotowy do pracy
czerwona: błąd
żółta: cykl wiązania aktywny
niebieska: nawigacja w menu głównym, wiązanie niemożliwe
4 kontrolka LED Data:
zielona: PC podłączony; AT2000 CPK podłączony; pendrive rozpoznany; można
wyjąć pendrive
czerwona/zielona miga: zapis danych na pendrivie w toku
5 przyłącze USB do odczytu danych procesowych z użyciem pendrive'a
6 przyłącze do połączenia z AT2000 CPK
5
Last Tie Error
max. 250V~
4
1 przyłącze interfejsu szeregowego (tylko dla nr kat. 106-00110)
2 przyłącze przełącznika nożnego (tylko dla nr kat. 120-00065)
3 przyłącze USB do połączenia z komputerem PC
4 przyłącze zasilania energią
5 przyłącza czujników zewnętrznych (tylko dla nr kat. 106-00110):
Last Tie: sygnał wejściowy czujnika
Busy: sygnał wyjściowy zajętości
Error: sygnał wyjściowy błędu
Budowa i funkcja
1
Signal Power
3 2
1
Busy
External
2
3
