Saisonabhängiges Abschalten Der Maschine - Trane Rthd Se Originalanweisungen

Inbetriebnahme des Geräts
Normale Abschaltung

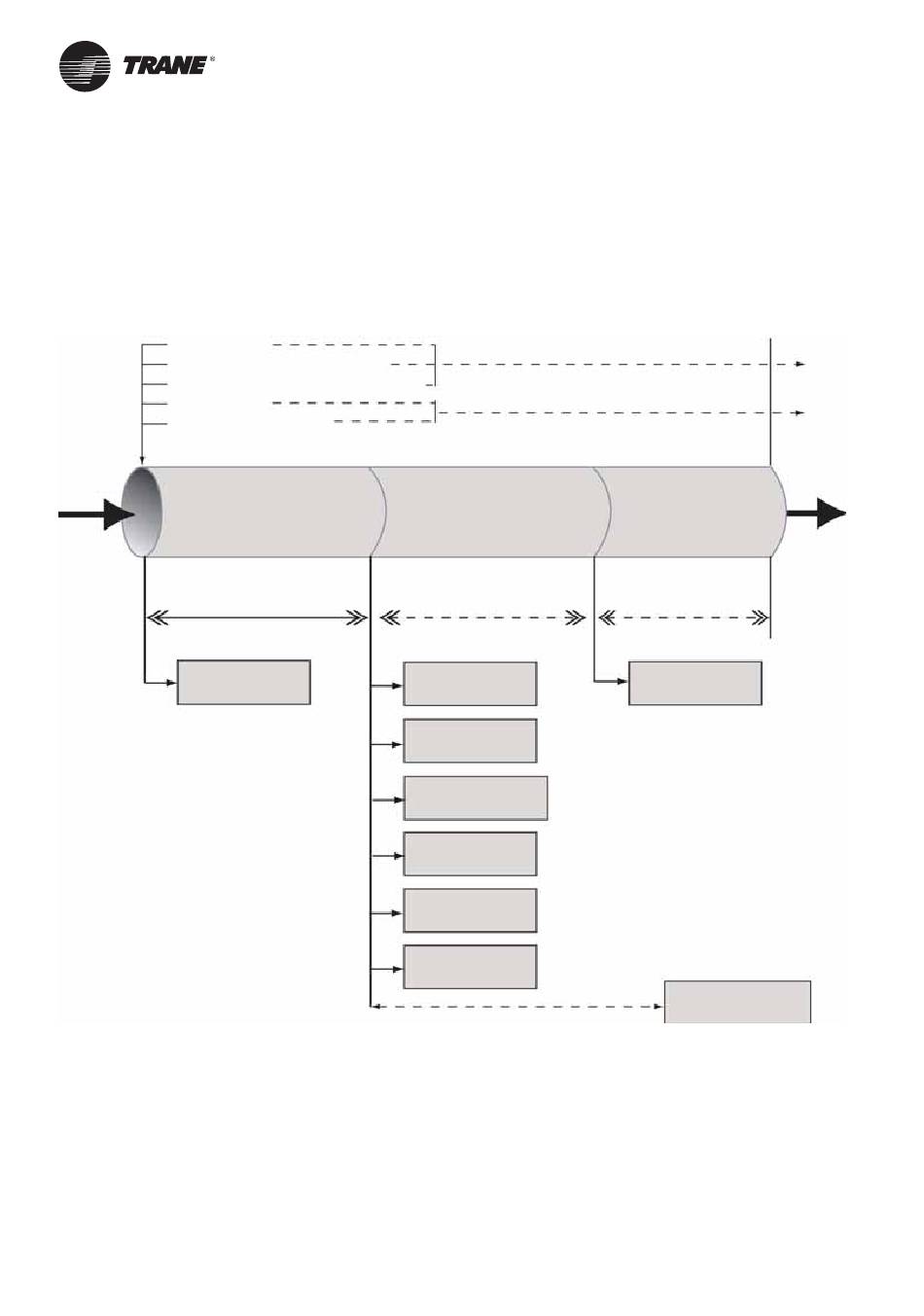

Das Diagramm beschreibt den Übergang vom Betrieb
zur normalen Abschaltung. Die gestrichelten Linien
(------) oben zeigen auf den jeweiligen Modus, der durch
Verwendung der unterschiedlichen Eingänge erreicht
wird.
Abbildung 23 – Normale Abschaltung (gilt für alle Ausführungen außer HSE)
Lokale Abschaltung
Diagnose, man. Rückstellung
Diagnose, autom. Rückstellung
Abschaltung durch Tracer
Autom. externe Abschaltung
In Betrieb
Entlastungsventil aktivieren
Entlastungsventil
aktivieren
Saisonabhängiges Abschalten der
Maschine
1. Normale Abschaltfolge der Maschine durch Drücken
der Taste <Stop> einleiten.
HINWEIS: Den Starter-Trennschalter nicht öffnen.
Dieser muss geschlossen bleiben, um Steuerstrom vom
Steuertransformator zur Ölwannenheizung zu führen.
2. Sicherstellen, dass Kaltwasser- und Kühlwasserpumpe
ausgeschaltet sind. Bei Bedarf die Trennschalter zu
den Pumpen öffnen.
62
Vorbereitung
Abschaltung
(40 Sek.)
Abschaltverzögerung Kaltwasserpumpe (0-30 Min.)
Abschaltung
Öffnen EXV
(0-20 Sek.)
Verdichter-
Abschaltung
Öffnen EXV
Ruhestellung
Kühlwasser
Pumpenrelais
Ruhestellung
Magnetventil
Hauptölleitung
Aktivierung
Entlastungsventil
für 60 Min.
Einschalten Ölheizung
3. Bei Bedarf Kühlwasserleitungen und Kühlturm zum
Schutz vor Frostschäden entleeren. Die Verwendung
eines Frostschutzmittels (Glykol) ist empfehlenswert.
4. Wird die Entwässerungslösung verwendet, die
Ablass- und Verschluss-Stopfen der Verfl üssigertanks
entfernen, um den Verfl üssiger zu entleeren.
5. Sicherstellen, dass die Kurbelwellenheizung in
Betrieb ist.
6. Wenn die Maschine gesichert ist, die in den folgenden
Abschnitten beschriebenen Wartungsmaßnahmen
durchführen.
EXV geschlossen, Abschaltverz.
Kaltwsserpmpe abgel.
Gestoppt
Anlaufsperre
Abschaltung
Öffnen EXV
(20 Sek.)
Schließen EXV
Ruhestellung Kaltwas-
serpumpen-Relais
RLC-SVX018A-DE
Gestoppt
oder Betrieb
gesperrt
