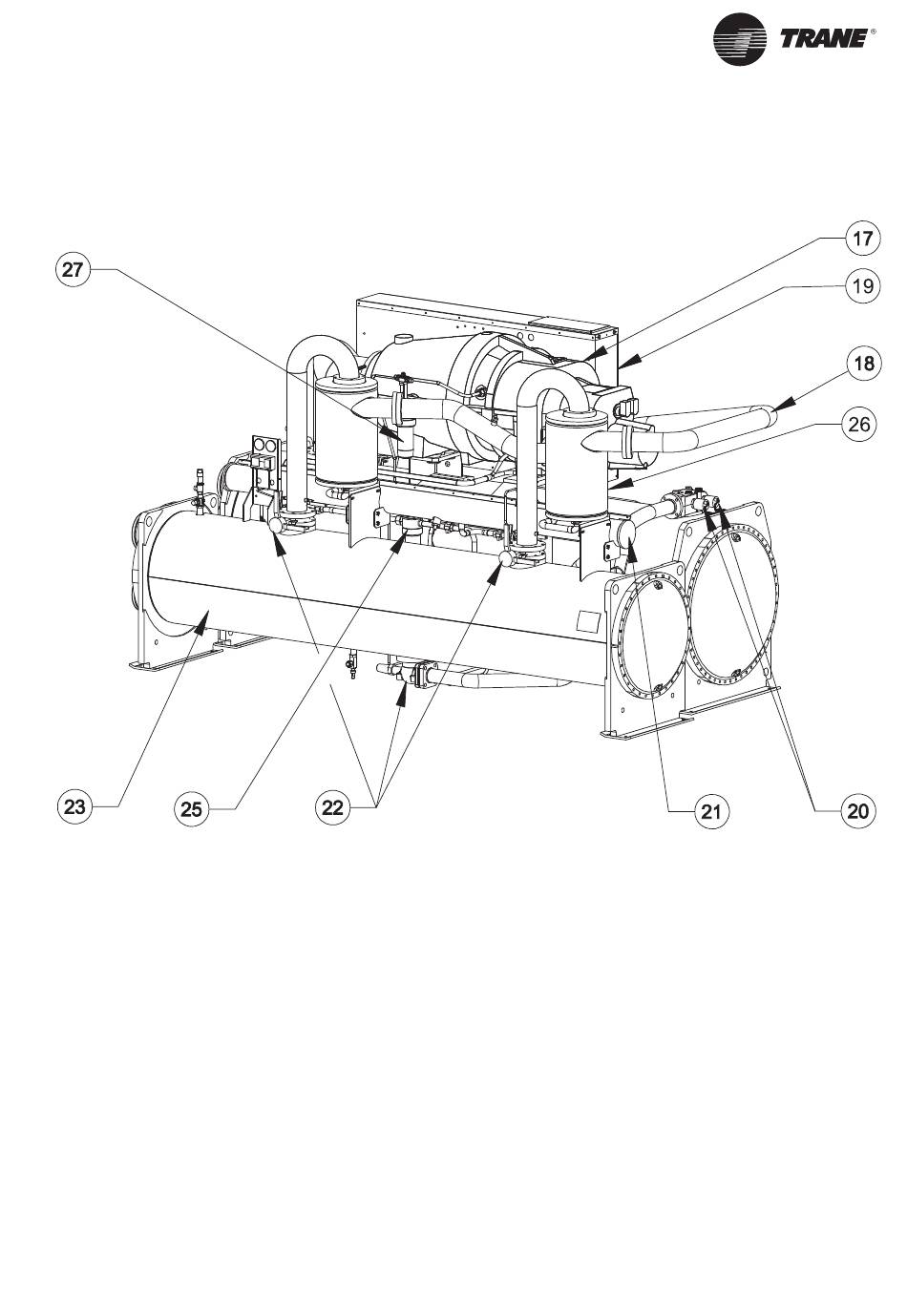

Abbildung 2: Lage der Bauteile einer typischen RTHD-Wasserkühlmaschine (Rückansicht)
RLC-SVX018A-DE
17 = Verdichter
18 = Auslassleitung
19 = Typenschild (an der Seite des
Starter/-Schaltschranks)
20 = EXV
21 = Ölwanne (das Verteilersystem
befi ndet sich zwischen
Verfl üssiger und Verdampfer)
22 = Serviceventile (nur mit
optionalem Kältemittel-
Absperrventil)
23 = Verfl üssiger
24 = Manometer (optional)
25 = Ölfi lter Heißgasleitung
26 = 2-stufi ger Hochdruckschalter
27 = Ölfi lter Sauggasleitung
