Ölmanagementsystem
Ölabscheider
Der Ölabscheider besteht aus einem vertikalen Zylinder,
der einen Durchgang nach außen umgibt. Nach dem
Einspritzen des Öls in die Verdichterläufer vermischt
sich dieses mit dem verdichteten Kältemitteldampf und
wird direkt in den Ölabscheider abgegeben. Sobald das
Kältemittel-Öl-Gemisch in den Ölabscheider gelangt,
wird das Öl durch die Zentrifugalkraft nach außen
getrieben, sammelt sich an den Wänden und läuft auf
den Boden des Ölabscheiderzylinders. Das gesammelte
Öl fl ießt aus dem Zylinder in eine Ölwanne, die sich
nahe der Oberseite und zwischen Verdampfer und
Verfl üssiger befi ndet.
Das Öl, das sich in der Ölwanne sammelt, steht während
des Verdichterbetriebs unter Verfl üssigungsdruck. Daher
fl ießt es ständig in niedrigere Druckbereiche.

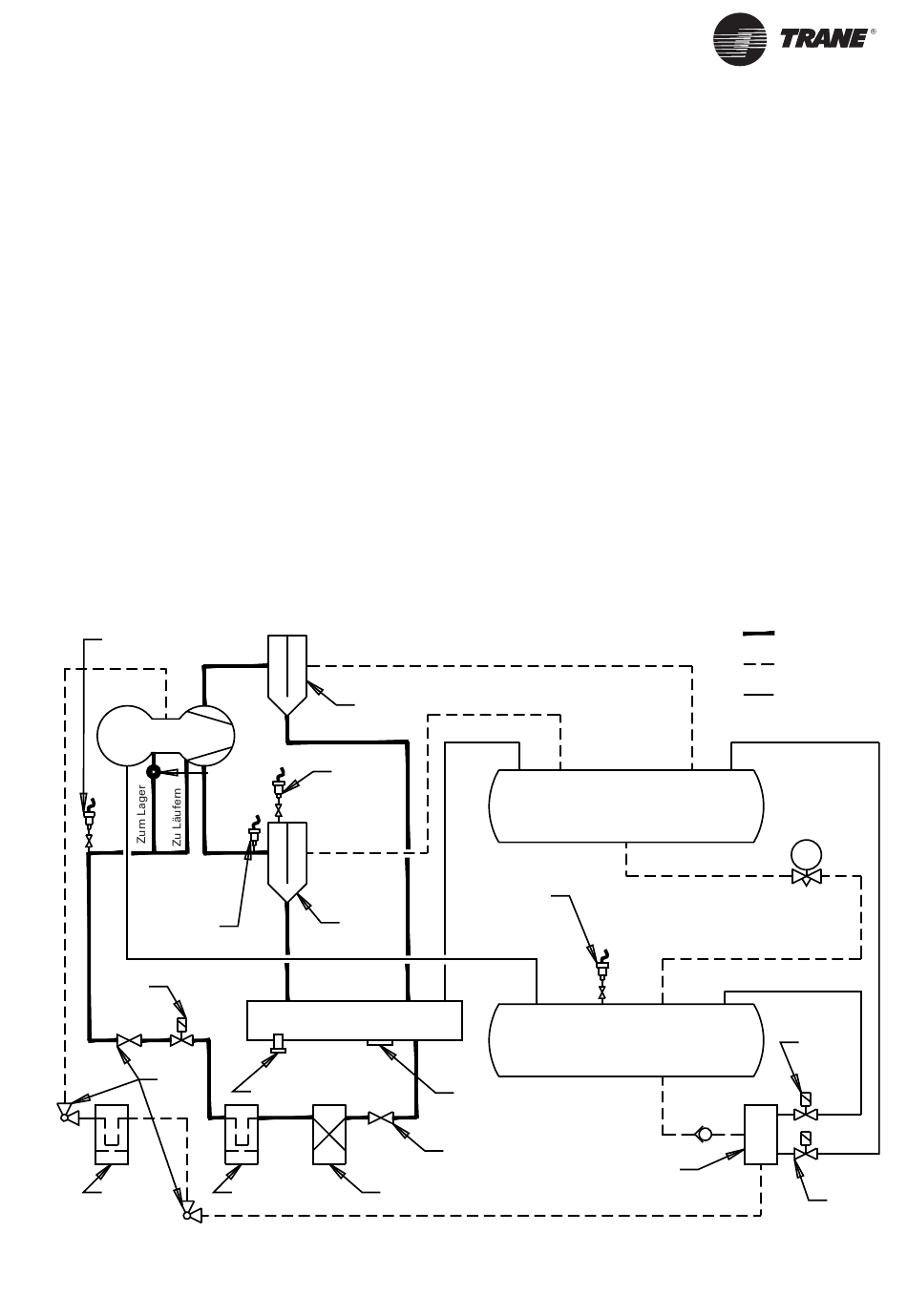

Abbildung 18: Ölfl ussdiagramm
Öldruckgeber
Verdichter
Sensor Verdichter-
Heißgastemperatur
Magnetventil
Hauptölleitung
Manuell
betätigtes
Service-
ventil
Filter
Ölrücklauf
RLC-SVX018A-DE
Mechanische Betriebsgrundlagen
Ölabscheider
Ölleitung
Verfl üssigerdruck-
Drossel-
Geber
element
Ölabscheider
Ölwanne
Optischer Öldetektor
Ölfi lter
Austrittsleitung
Austrittsleitung
Entlüftungsleitung
Verdampfer-
druck-Geber
Saugleitung
Ölwannenheizung
Manuell
betätigtes
Serviceventil
Optionaler Ölkühler
Öl-Kältemittel-Gemisch Ölrückgewinnung
Druckleitung
Verfl üssiger
Flüssigkeitsleitung
Gemisch fl üssiges/dampfförmiges
Kältemittel
Entlüftungsleitung
Verdampfer
Ölrücklauf
Gaspumpe
Primäres Ölsystem
Kältemittel und Öl
Gemisch
Ölrückgewinnung
Anderes System
EXV
Einfüllventil
Ablassventil
