Mechanische Installation
Schwingungsdämpfende Unterlagen
6. Die mitgelieferten elastischen Unterlagen eignen
sich für die meisten Aufstellungsorte. Für zusätzliche
Informationen bei Anwendungen mit hohen
Anforderungen an die Geräuschdämpfung ist ein
Fachmann für Akustik zu Rate zu ziehen. Bei der
HSE-Ausführung ist es möglich, dass bestimmte
Vibrationsfrequenzen an das Fundament übertragen
werden. Dies hängt von der Gebäudestruktur ab. In
diesen Fällen wird empfohlen, anstelle der elastischen
Unterlagen Neopren-Unterlagen zu verwenden.

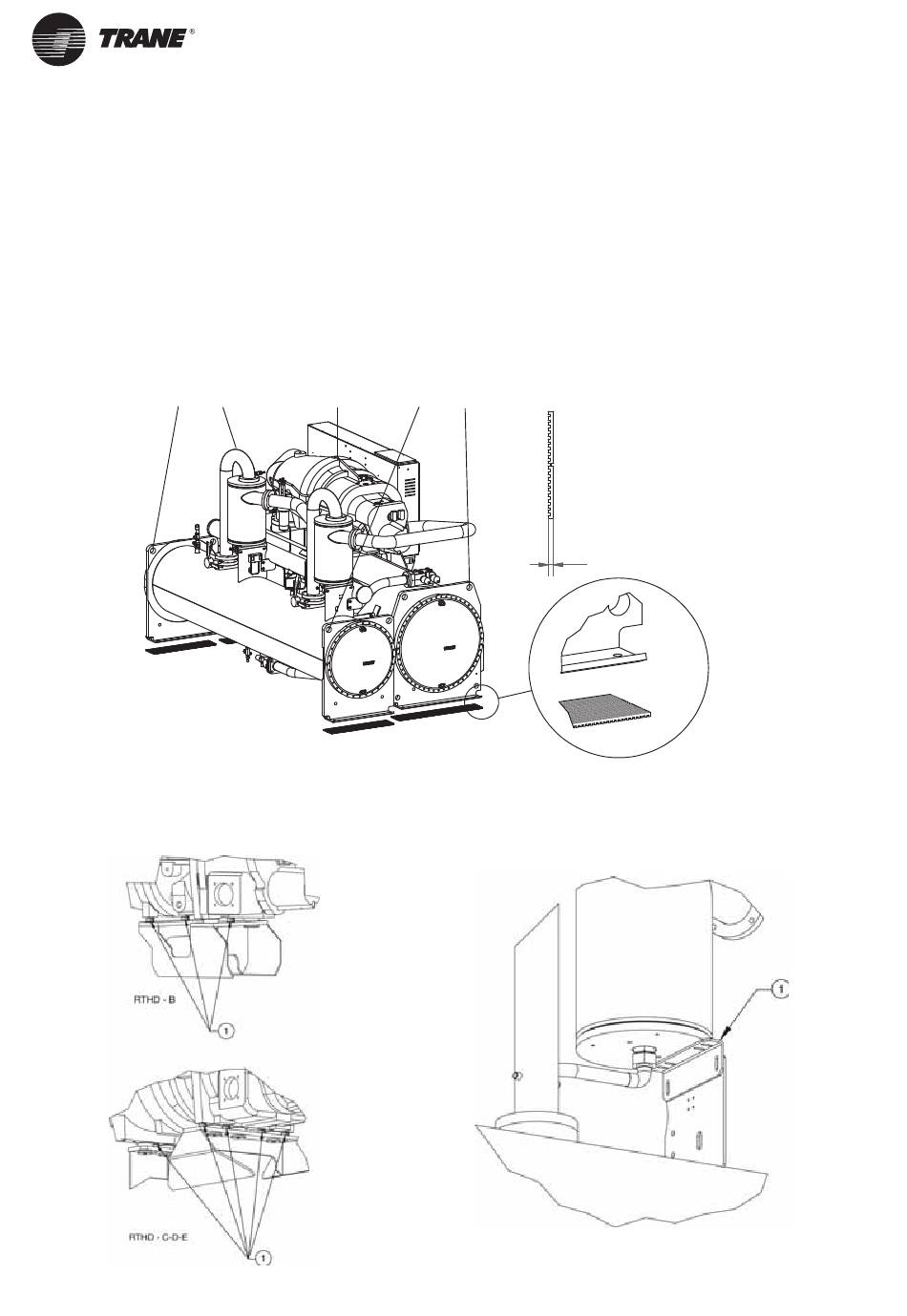

Abbildung 5
HINWEIS: Nach dem Entfernen der
Transportsicherungen wird der Ölabscheider nur von der
Druckleitung gehalten.
Abbildung 6
1 = Abstandhalter abmontieren
16
7. Bei der endgültigen Ausrichtung der Maschine die
schwingungsdämpfenden Unterlagen unter die
Rohrbodenstützen von Verdampfer und Verfl üssiger
legen (siehe Abb. 5). Dann die Maschine ausrichten.
8. An der Verdichteraufhängung befi nden sich
5 Abstandshalter (3 bei der Modellfamilie B) zum
Schutz der Schwingungsdämpfer während des
Transports und der Aufstellung. Die Abstandshalter
(Abbildung. 6, 7) vor der Inbetriebnahme entfernen.
9. Die Transportsicherungen an der Unterseite des/der
Ölabscheider(s) entfernen (Abb. 7).
8mm
Abbildung 7
1 = Transportsicherungen abmontieren
