Trane RTHD SE Originalanweisungen Seite 19

Hinweis: Die Anschlüsse sind auf der rechten oder linken Seite möglich (beide Konfi gurationen verfügbar).
Linke Seite
Verdampfer, 2 Durchgänge
(Option), rechtsseitige
Anschlüsse
AUSFÜHRUNG
WASSERKAMMERN
10 bar
21 bar
RLC-SVX018A-DE

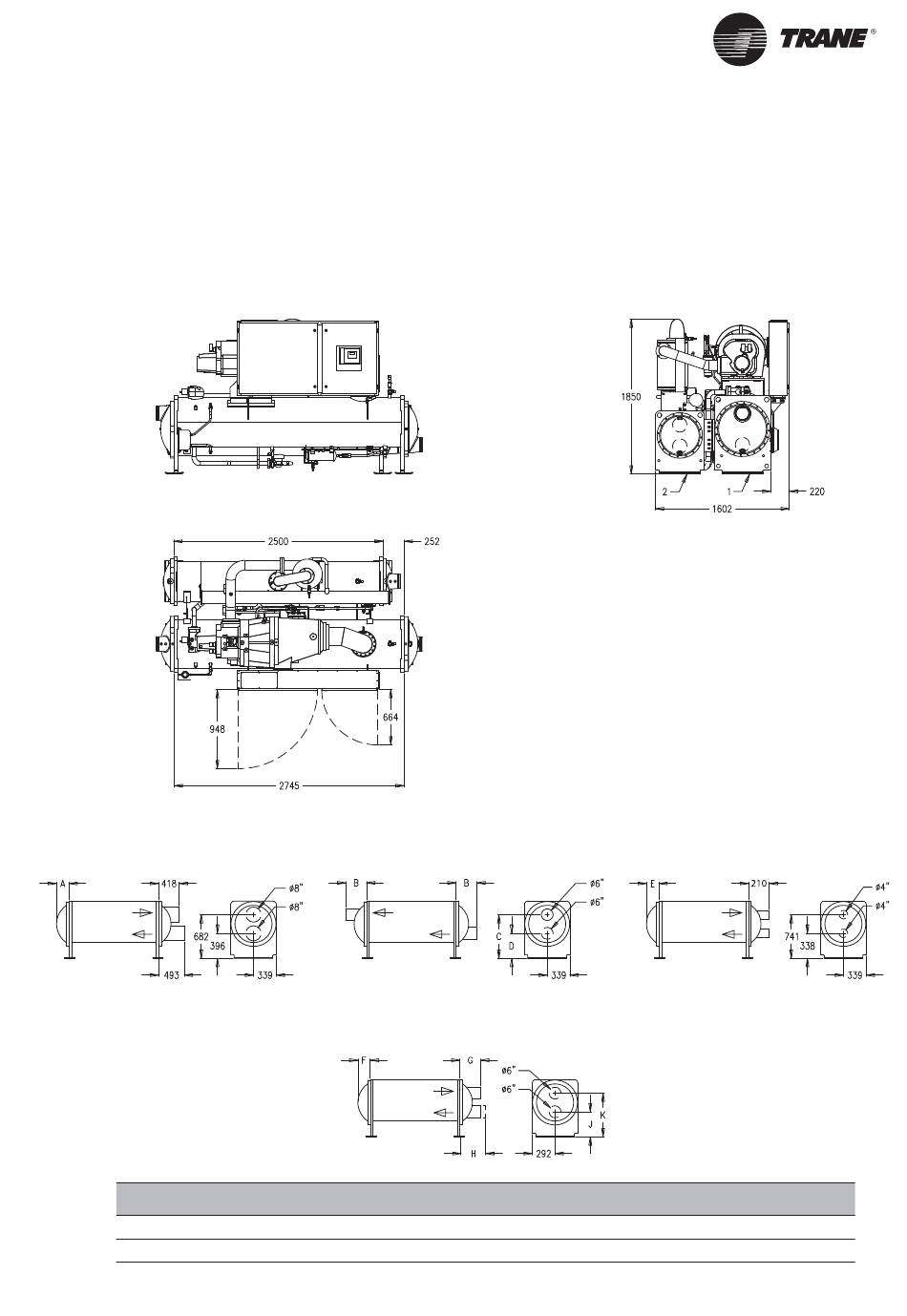

Mechanische Installation
RTHD 150 HE
RTHD 175 HE
Rechte Seite
Verdampfer, 3 Durchgänge
(Standard-Ausführung),
rechtsseitige Anschlüsse
Verfl üssiger, 2 Durchgänge
(Standard-Ausführung),
rechtsseitige Anschlüsse
A B C D
168 213 726 352
183 418 711 367
1 = Verdampfer
2 = Verfl üssiger
Verdampfer, 4 Durchgänge
(Option), rechtsseitige
Anschlüsse
E F G H
163 123 203 203
183 148 283 358
J K
334 588
348 575
19
