Trane RTHD SE Originalanweisungen Seite 53
Wassergekühlte
wasserkühlmaschinen mit schraubenverdichter 500 – 1.500 kw
Inhaltsverzeichnis

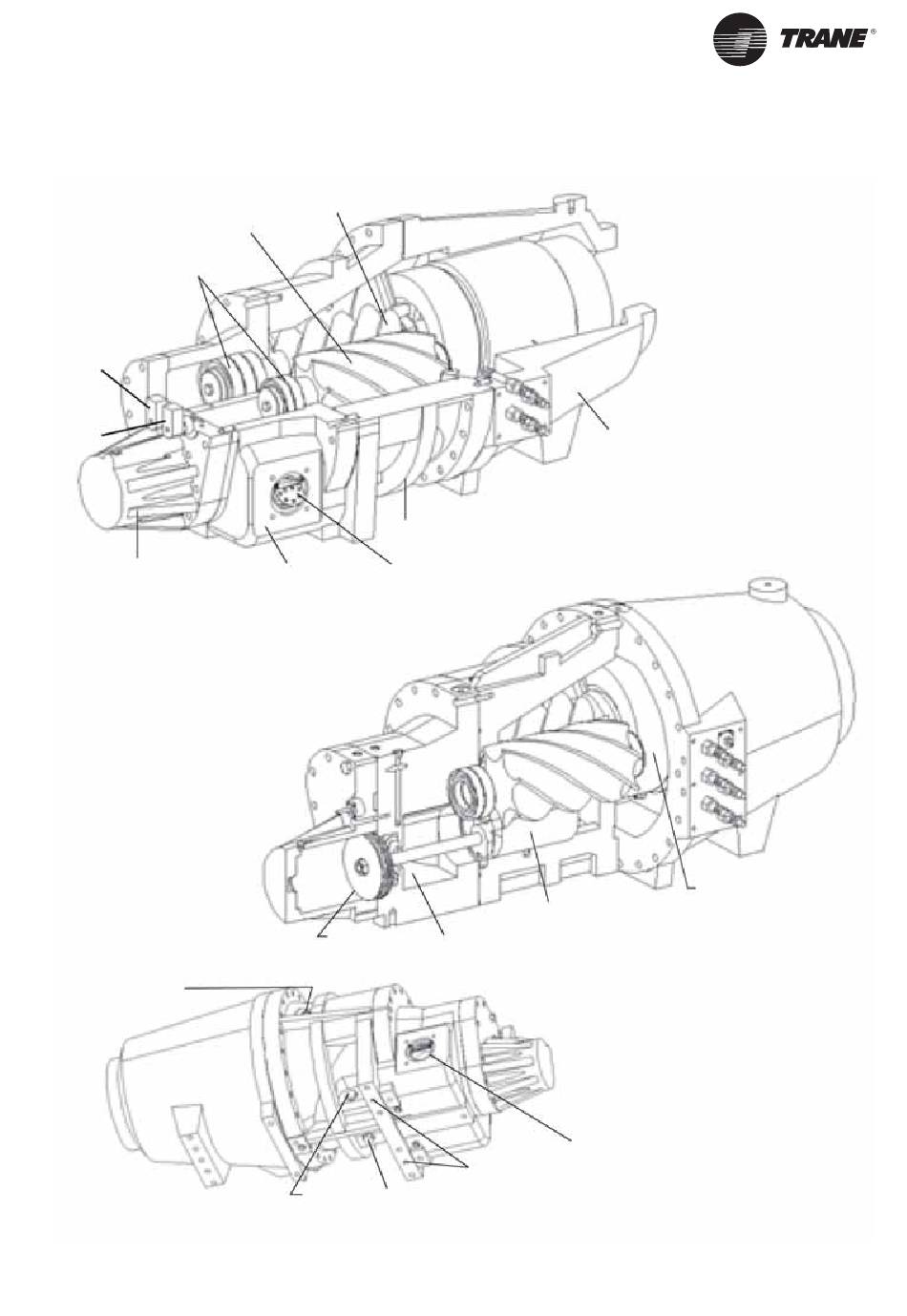

Abbildung 17: Verdichterbauteile
Lager
Entlastungs-
magnetventil
Last-
magnetventil
Kolben-
gehäuse
Anschluss
Ölrückgewinnung
RLC-SVX018A-DE
Hauptläufer
Nebenläufer
Auslassrückschlagventil
Lager-
gehäuse
Entlastungskolben
Läufer-
Lager-
Einspritzöffnung
Schmiermittelöffnung
Mechanische Betriebsgrundlagen
Läufer-
gehäuse
Schieberventil
Ausblashaube
Primäre
Befestigungslöcher
Motor-
gehäuse
Motor-Stator
Rückschlagventil
53
