Mechanische Installation

Ausrichten der Maschine

HINWEIS: Die Seite, an der der E-Schaltschrank montiert
ist, wird als „Vorderseite" bezeichnet.
1. Prüfen, ob die Maschine der Länge nach horizontal
ausgerichtet ist. Hierzu eine Wasserwaage auf den
Verdampfer legen.
2. Wenn der Platz auf dem Verdampfer nicht ausreicht,
kann eine magnetische Wasserwaage an der
Unterseite angebracht werden. Die Maschine muss
innerhalb einer Toleranzgrenze von 6 mm der Länge
nach ausgerichtet werden.
3. Die Wasserwaage auf die Rohrbodenstütze
des Verdampfers legen, um die horizontale
Ausrichtung der Breite nach (Vorder-/Rückseite)
zu prüfen. Die Maschine der Breite nach innerhalb
einer Toleranzgrenze von 6 mm horizontal
ausrichten. HINWEIS: Der Verdampfer MUSS
horizontal ausgerichtet sein, um eine optimale
Wärmeübertragung und Leistung zu gewährleisten.
4. Zum Ausrichten Unterlegplatten über die gesamte
Maschinenlänge verwenden.

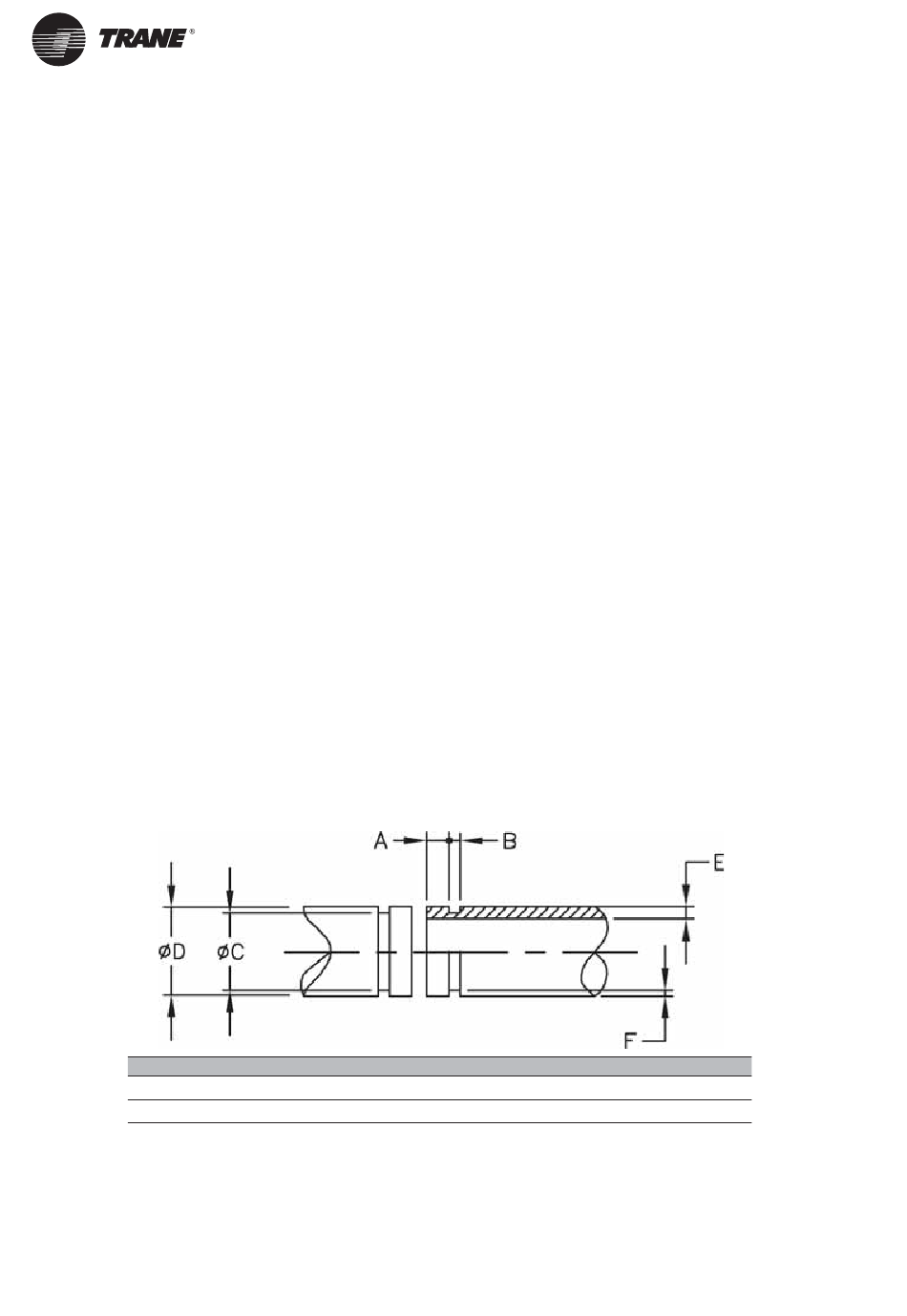

Abbildung 8: Abmessungen des Rohrstutzens für gerillten Anschluss
Ø D
6" (168,3)
8" (219,1)
18
A ± 0,8 B± 0,8
15,87 9,52
19,05 11,11
Wasserrohrleitungen
Rohrleitungsanschlüsse
Um Schäden an Maschinenkomponenten zu vermeiden,
muss bei der Verwendung säurehaltiger Spülmittel eine
Umgehungsleitung installiert werden.
Verdampfer und Verfl üssiger an die Wasserrohrleitung
anschließen. Rohrleitungen isolieren und abstützen,
um eine Belastung der Maschine zu vermeiden. Die
Konstruktion der Rohrleitungen muss den gesetzlichen
Vorschriften entsprechen. Die Rohre vor dem
Anschließen an die Maschine isolieren und spülen.
Für alle Wasserrohranschlüsse sind gerillte
Rohrverbinder zu verwenden (siehe Abbildung 8).
Die Querschnitte und Lage der Kaltwasser- und
Kühlwasseranschlüsse sind in den Maßzeichnungen
angegeben. Die Kennzeichnung in den Tabellen
entspricht den Codes für Verdichtergehäuse,
Verdampfer- und Verfl üssigermantel (in dieser
Reihenfolge).
Umkehren der Wasserkammern
Die Wasserkammern können vertauscht werden,
d. h. jeweils auch am gegenüberliegenden Ende des
Wärmetauschers angebracht werden. Wasserkammern
nicht drehen. Vor dem Entfernen der Wasserkammer
sind die Sensoren aus den Bohrlöchern zu ziehen. Nach
dem Vertauschen der Wasserkammern die Sensoren
wieder einsetzen. Abschließend sicherstellen, dass die
Sensoren am -Bus korrekt angeschlossen werden.
Hinweis: Darauf achten, dass die Wasserkammern mit
der richtigen Seite nach oben eingesetzt werden, um die
korrekte Ausrichtung der Prallbleche zu gewährleisten.
Neue O-Ringe verwenden.
C + 0 - 0,7 E MINI
164 5.56
214,4 6,04
F
2,15
2,34
