Inbetriebnahme des Geräts
Stopp – Start
Das Diagramm zeigt den zeitlichen Ablauf vom Stopp-
Modus bis zum Starten des Verdichters. Der Verdichter
startet am schnellsten (nach 60 Sekunden), wenn
folgende Bedingungen vorliegen:
1. Keine Wiederanlaufsperre des Motors
2. Kaltwasser- und Kühlwasserströmung
3. Einschalt-Start-Verzögerung abgelaufen
4. Einstellbarer Stopp-Start-Timer abgelaufen
5. Kühlbedarf

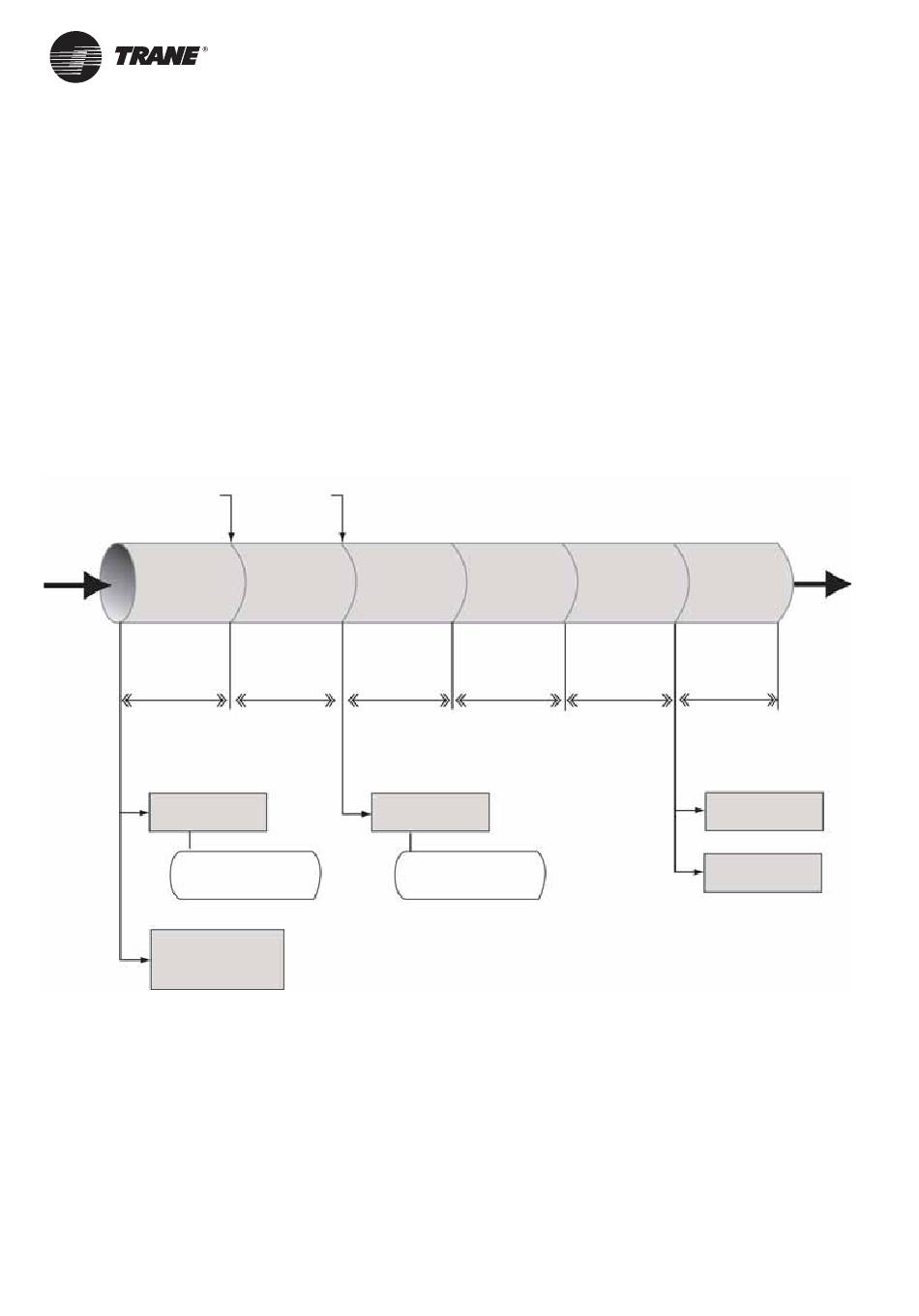

Abbildung 22: Stopp – Start
Maschinenmo-
dus auf Auto
gestellt
Auto
Gestoppt
oder Betrieb
gesperrt
Bestät. Was-
serdurchfl uss
Verdampfer
(6 Sekunden Filter)
Aktivierung Kaltwas-
serpumpen-Relais
Bestätigung Kühlwas-
serströmung innerhalb
Ölsumpfheizung
immer eingeschaltet,
wenn Verdichter
ausgeschaltet
60
Kühlanfor-
derung
Warten
auf Start
Aktivierung
Timer Wieder-
Wasserdurchfl uss
anlaufsperre
Verfl üssiger
(0-30 Minuten)
(6 Sekunden Filter)
Erzw. „Verzög.
Kühlwasser-
pumpenstart"
(0-300 Sek.)
20 Min. (Filterzeit
6 Sek.)
Warten
Warten
auf Start
auf Start
Bestät. Kühlwas-
serpumpen-
Vorlauf
(0-30 Min.)
Aktivierung Kühlwas-
serpumpen-Relais
Bestätigung Kühlwas-
serströmung innerhalb
20 Min. (Filterzeit
6 Sek.)
Warten
Warten
auf Start
auf Start
Ölstand mit
Erzw. „Verd.
optischem
Startverz."
Ölsensor
(0-300 s)
überprüfen
(0-2 min.)
Entlastungsventil
aktivieren
Voreinstellung EXV
Starten des
Verdichters
