Mechanische Betriebsgrundlagen

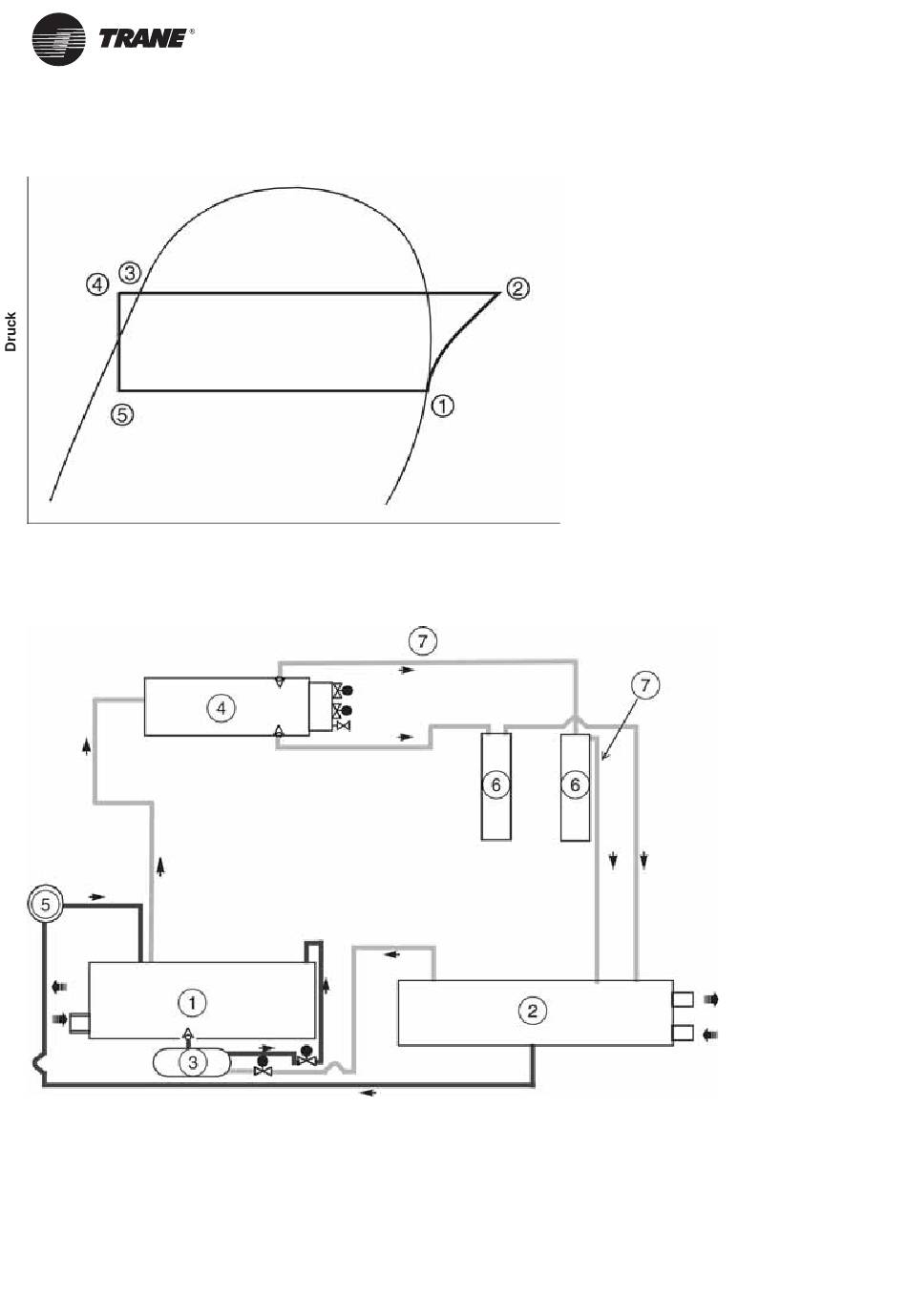

Abbildung 15: Druck/Enthalpie-Diagramm
Flüssigkeit
Gas
Enthalpie
Abbildung 16: Kältemittelfl ussdiagramm
1 = Verdampfer
2 = Verfl üssiger
3 = Gaspumpe
4 = Verdichter
5 = EXV
6 = Separator
7 = Doppelte Druckleitungen nur bei Verdichtermodellen
C, D und E
