Allgemeine Hinweise

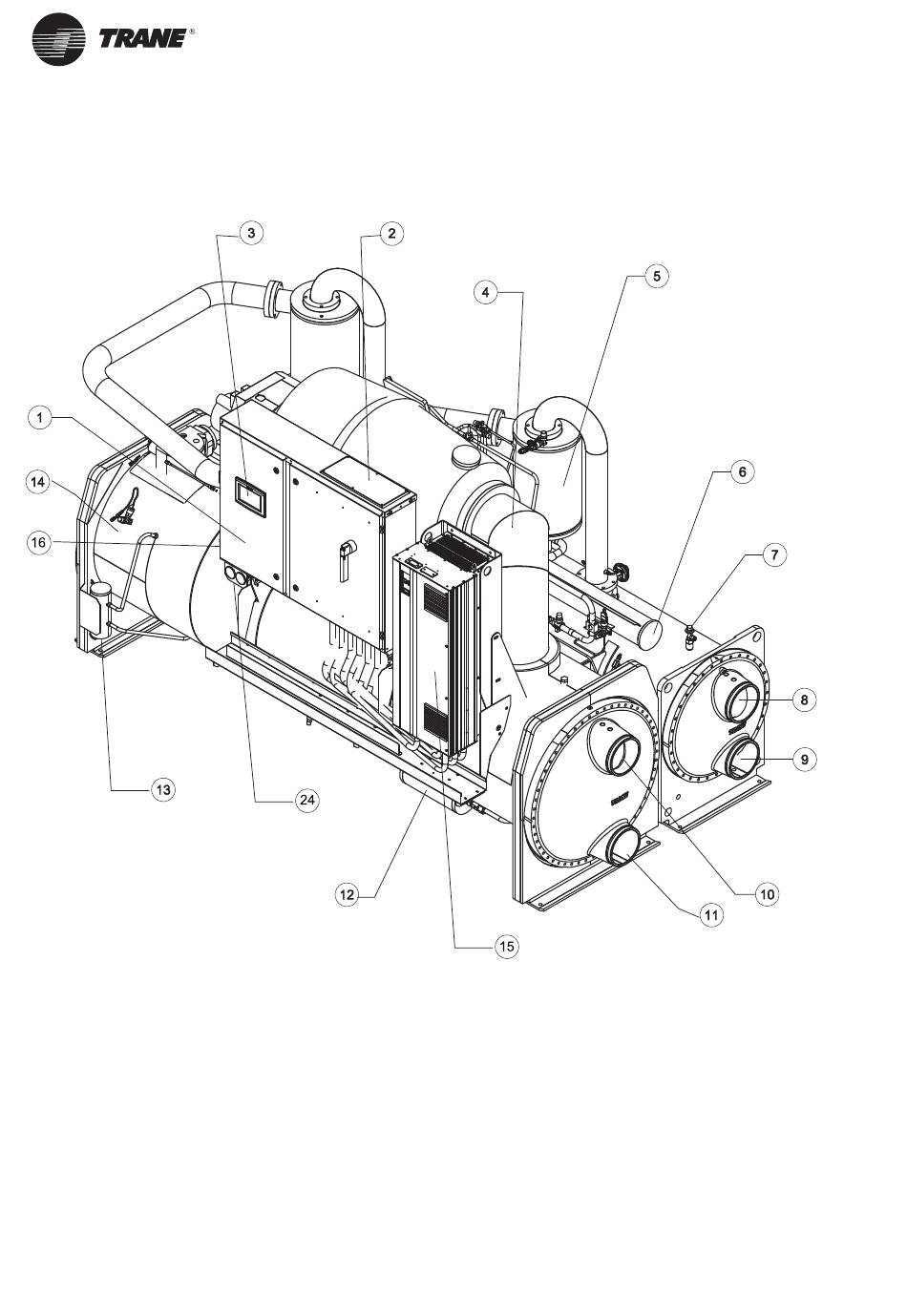

Abbildung 1: Lage der Bauteile einer typischen RTHD-Wasserkühlmaschine
6
1 = Starter/Steuerpult
2 = Netzkabelverschraubung für
bauseitige Verdrahtung
3 = Tracer TD7-Schnittstelle
4 = Saugleitung
5 = Ölabscheider
6 = Ölwanne
7 = Überströmventil Hochdruckseite
(nur mit optionalem Kältemittel-
Absperrventil)
8 = Wasseraustritt Verfl üssiger
9 = Wassereintritt Verfl üssiger
10 = Wasseraustritt Verdampfer
11 = Wassereintritt Verdampfer
12 = Gaspumpe
13 = Flüssigkeitsstandfühler
14 = Verdampfer
15 = Antrieb mit adaptiver Frequenz
(nur HSE-Version)
16 = Verschraubung für externen
Steuerstromanschluss zur
bauseitigen Verdrahtung
