Einschalten – Start
Abbildung 21 zeigt den zeitlichen Ablauf vom
Einschalten der Maschine bis zum Starten des
Verdichters. Der Verdichter startet am schnellsten (nach
95 Sekunden), wenn folgende Bedingungen vorliegen:
1. Keine Wiederanlaufsperre des Motors
2. Kaltwasser- und Kühlwasserströmung
3. Einschalt-Startverzögerung auf 0 Minuten eingestellt
4. Stopp-Start-Timer auf 5 Sekunden eingestellt
5. Kühlbedarf

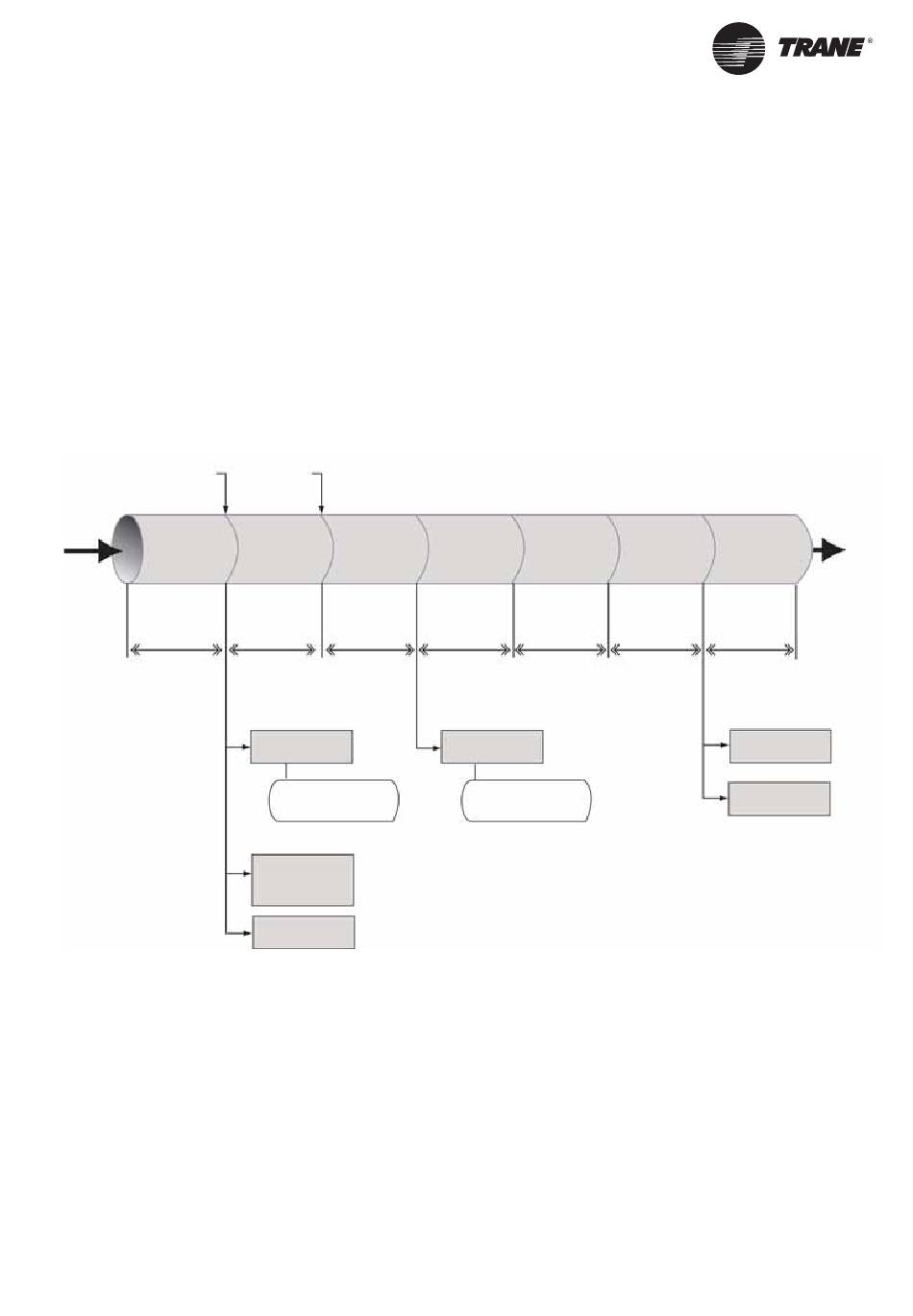

Abbildung 21: Einschalten – Startvorgang
Letzte
Betriebsart:
Auto
Ein-
schalten
Stromzufuhr
eingeschaltet
Boot-Zeit
UC800
(25 s)
RLC-SVX018A-DE
Kühlan-
forderung
Warten
Auto
auf Start
Bestät. Wasser-
Erzw. Wiederan-
durchfl uss
laufsperre
Verdampfer
(0 bis 30 min.)
(6 Sekunden
Filter)
Erzw. Erzw. „Verzög.
Einschalt-Start- Kühlwasser-
Verzögerung pumpenstart"
(0-30 Min.) (0-300 Sek.)
Aktivierung
Kaltwasserpumpen-
Relais
Bestätigung Kühlwas-
serströmung innerhalb
von 20 min
(6 Sekunden Filter)
Ölsumpfheizung
immer eingeschal-
tet, wenn Verdichter
ausgeschaltet
Übersteuerung
EXV offen
Inbetriebnahme des Geräts
Warten Warten
auf Start auf Start
Bestätigung
Kühlwas-
Kühlwasser-
serpumpen-
strömung
Vorlauf
(Filterzeit 6
Sek.)
(0-30 Min.)
Aktivierung
Kühlwasserpumpen-
Relais
Bestätigung Kühlwas-
serströmung innerhalb
von 20 min
(6 Sekunden Filter)
Warten Warten
auf Start auf Start
Erzw. „Verd. Ölstand mit
Startverz." optischem
(0-300 s) Ölsensor
überprüfen
(0-2 Min.)
Entlastungsventil
aktivieren
Voreinstellung EXV
Starten des
Verdichters
