Autopilot-Computer Installation

Der Autopilot-Computer
ist für den Betrieb bei
einer Umgebungs-
temperatur unter +55°C
(+130°F) ausgelegt.
Hinweis! Die Autopilot-Computer-
Einheiten (AC10, AC20
und AC40) sind nicht
wetterfest und sollten, wie
nachfolgend gezeigt,
vertikal an einem
trockenen Ort zwischen
Steuer- und
Antriebseinheit montiert
werden.
3.8 Kabelanschlüsse
Nur abgeschirmte Kabel einsetzen. Dies gilt für die
Hauptstromversorgung, Antriebseinheiten und – falls nötig -, für
die Verlängerung des RF300 Rückgeber-Kabels. Der
Querschnitt für das Kupplungs-/Bypass- und Magnetventil-
Kabel beträgt 1,5 mm² (AWG14). Die Signalkabel sollten aus
0,5 mm² (AWG20) verdrillter Doppelleitung bestehen.
Ausreichend Kabelstärke für das Kabel der
Hauptstromversorgung und der Antriebseinheit vorsehen, um
Spannungsabfall zu minimieren und volle Leistung der
Antriebseinheit zu erzielen.
76

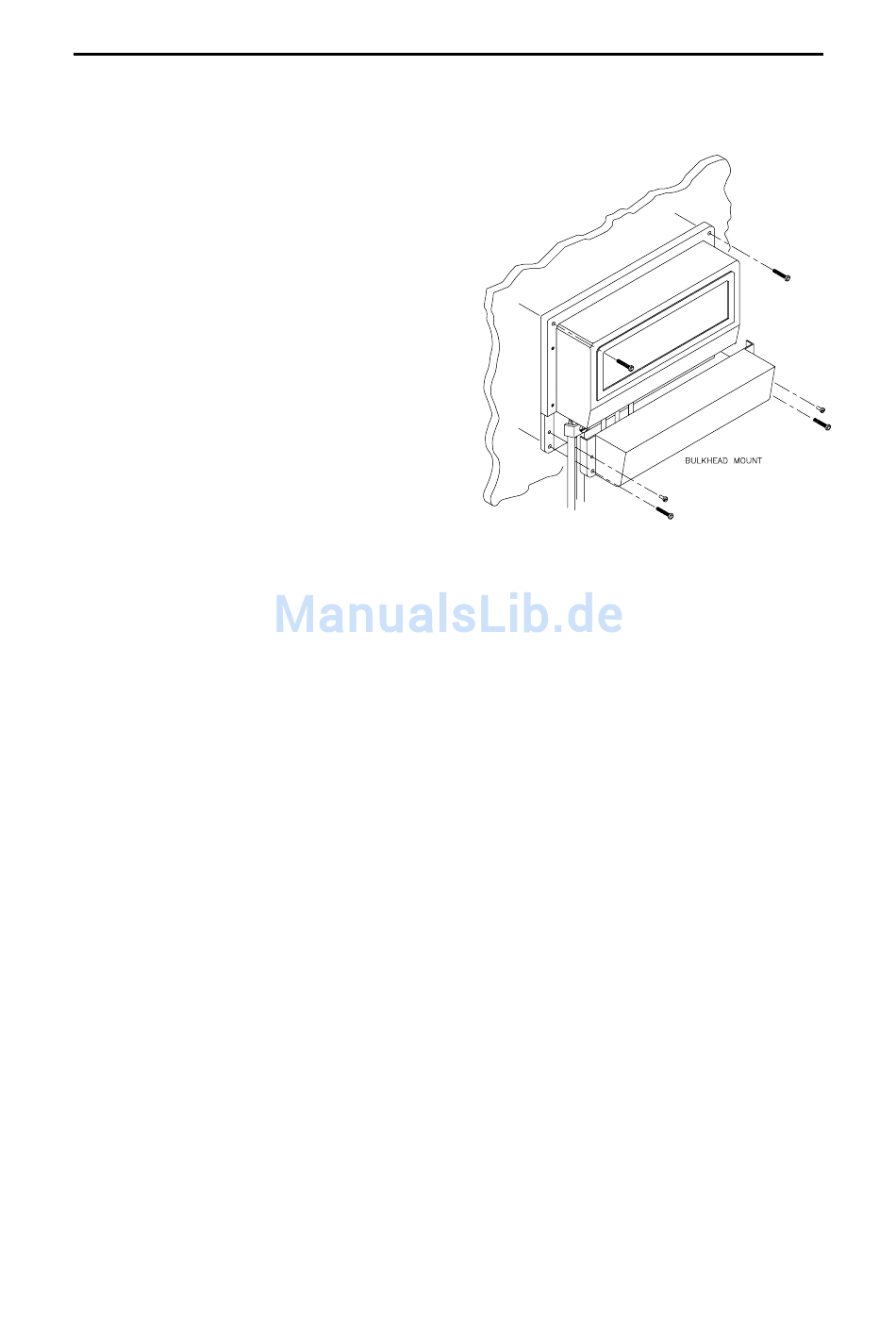

Abb. 3-4 Autopilot-Computer Montage
