3.27 LF3000 Linear-Rückgeber
Der bewegliche Geber-Schaft des LF3000 besitzt für den
Vorsicht!
ausgezogenen Zustand keinen Anschlag, es ist daher Vorsicht
geboten!
Der LF3000 ist ein wasserdichter Rückgeber. Die Hublänge
beträgt 300 mm. Im Lieferumfang sind eine Spezial-
Montagehalterung und eine Endbefestigung für die Montage an
den Zylinder des vorhandenen Außenbordantriebs enthalten.
Das 8,5 m Kabel ist mit der LFI3000 Mk2 Linear-Rückgeber-
Schnittstelle gemäss Abb. 3-30 zu verbinden.
Das mitgelieferte Montagematerial ist für Teleflex HC5340
Zylinder, Hynautic K7 und K10 Zylinder vorgesehen. Dieses
Montagematerial passt nicht für andere Systeme.
Für die Montage ist der Antrieb in Mittellage zu bringen und dann
die LF3000-Einheit lose mit der Klammerhalterung an den
Zylinder zu setzen. Bei einer Dualeinheit kann beliebig einer der
zwei Zylinder gewählt werden. Eine bestimmte
Bewegungsrichtung, links / rechts oder umgekehrt, ist nicht zu
beachten.
Der Endbefestigungsbolzen (a), der den Zylinder an der
Antriebseinheit hält, ist zu lösen. Die Endhalterung der LF3000-
Einheit einsetzen (b) und befestigen. Das Rückgebergestänge an
der Endhalterung mit den zwei Unterlegscheiben und Hut-
Muttern befestigen. Den LF3000 Linear-Rückgeber so
ausrichten, dass der Hydraulikzylinder ohne Beeinträchtigung
arbeiten kann und der Endanschlag des LF3000 nicht den
Zylinder berührt. Nun prüfen, ob der Außenborder genügend
20221719F

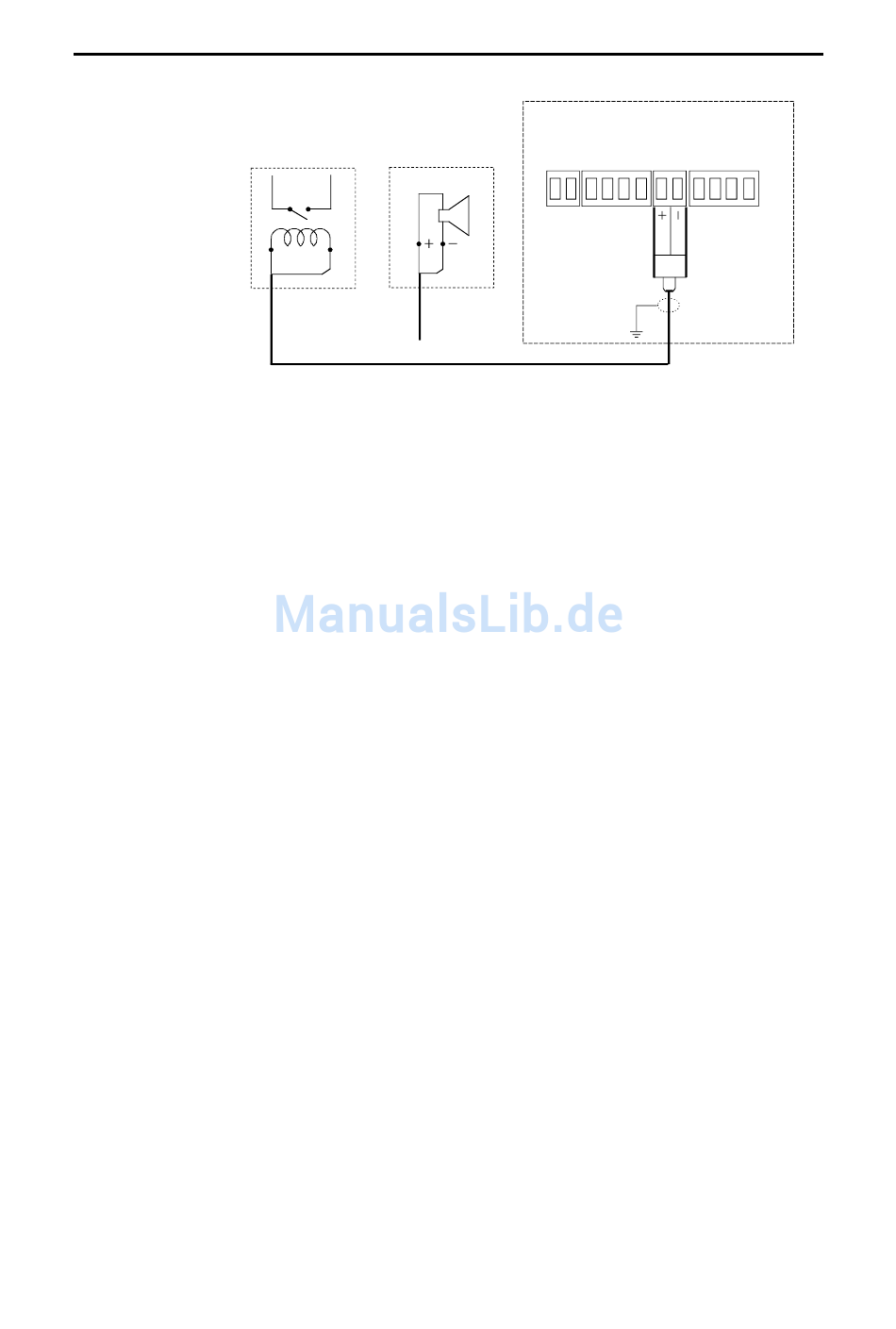

Abb. 3-28 Externer Alarm Anschluss
Installation
AUTOPILOT COMPUTER
POWER PCB
TB6 TB8
TB7 TB9
Ext.
alarm
101
