Bei der System-Installation ist die gesamte Robnet2-Kabellänge
durch den Anschluss aller Robnet2-Einheiten an den nächsten
verfügbaren Robnet2-Anschluss zu minimieren.
Die Gesamtlänge aller in einem System installierten Robnet2 –
Kabel sollte 50 m nicht überschreiten.
Beispiele zur Verbindung von Robnet2-Einheiten:
AUTOPILOT
COMPUTER
Ein Robnet2 T-Stück (Teilnr. 24005662) kann bestellt werden,
um den Robnet2-Anschluss zu vereinfachen und gegebenenfalls
die Anzahl der Kabel zu reduzieren bzw. zu erhöhen.
Die Farbkodierung und die Steckeranordnung der Verkabelung
ist aus der Pin-Konfiguration zu ersehen.
Hinweis! Die Anschlüsse sind, wenn sie ordnungsgemäß installiert
wurden, wetterbeständig gemäss IP65. Alle nicht genutzten
Anschlüsse müssen mit einer Plastikkappe versehen werden, um
sie vor Schmutz und Feuchtigkeit zu schützen.
86
CONTROL
UNIT

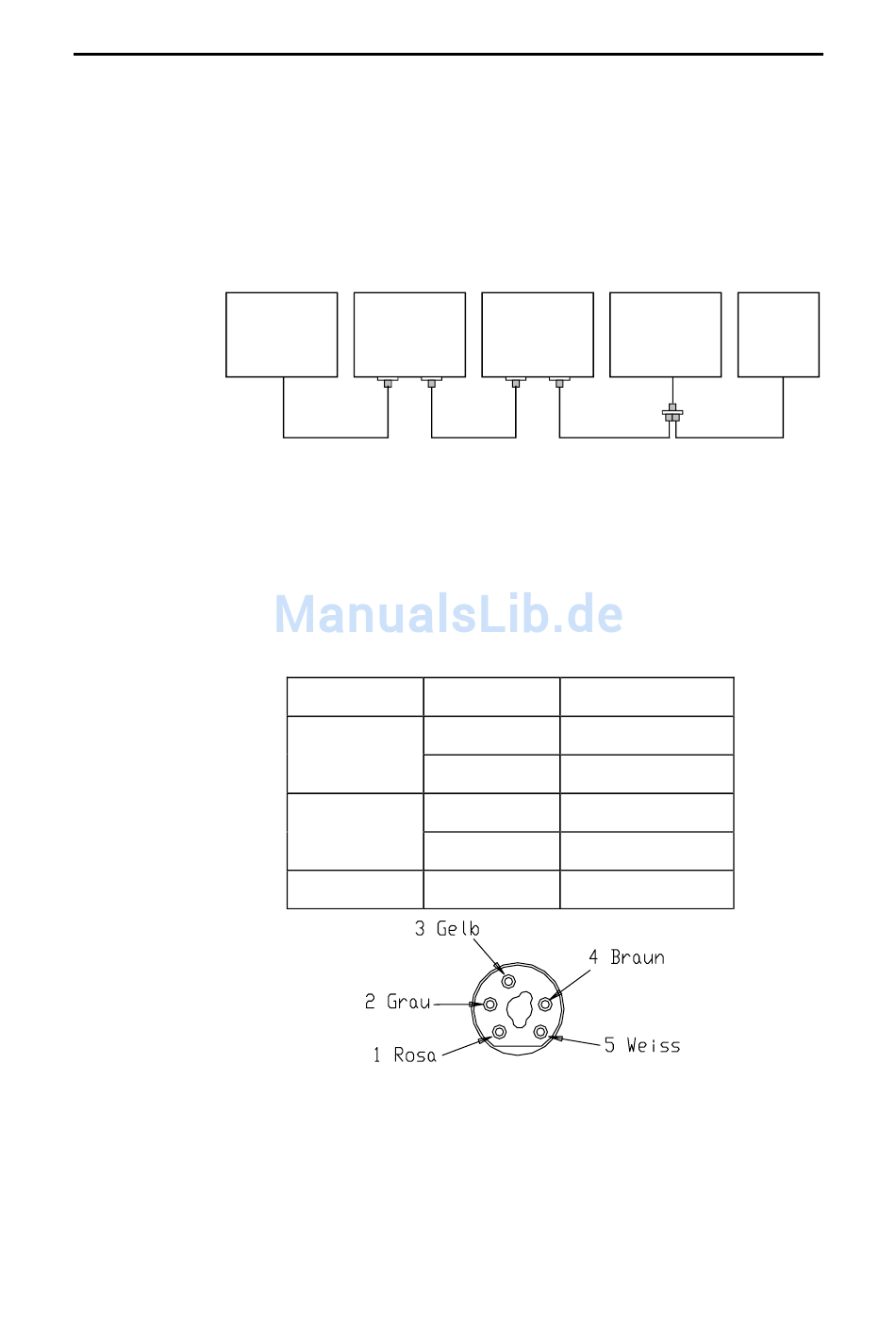

Abb. 3-9 Verbindung der Robnet2-Einheiten
Kabelpaare Farb-Code
Rosa
1. Paar
Grau
Braun
2. Paar
Weiss
Gelb
Abb. 3-10 Robnet2-Anschluss
AP27
CONTROL
CONTROL
UNIT
UNIT
Signal
V SYSTEM+
V SYSTEM–
Bus–
Bus+
Ein - Aus
COMPASS
JP27
