Öffnen der Einheit durch Lösen der drei Schrauben an der
Rückseite. Innen befinden sich zwei Mikroschalter, eine Platine
mit einer Klemmleiste, eine Drahtbrücke (Jumper Strap) und
andere Bauteile gemäss dem mitgelieferten Anschlussplan.
3.18 Schnittstellen-Anschlüsse
Das AP25 Autopilot-System bietet für den Datenaustausch
diverse Anschlussmöglichkeiten:
1. SimNet nutzen
2. SimNet über einen AT10 Universal SimNet/NMEA Wandler
3. Anschluss an ein NMEA2000 Netzwerk mit Hilfe eines
4. Der AC10 verfügt über einen einfachen NMEA0183
5. Die AC20 und AC40 haben zwei NMEA0183
Der NMEA0183 Ausgang dient auch dem direkten Anschluss
der Simrad IS15 Instrumente.
Die Schnittstellen-Anschlussmöglichkeiten werden in den
Diagrammen der folgenden Seiten gezeigt.
20221719F
S35
STEUERHEBEL

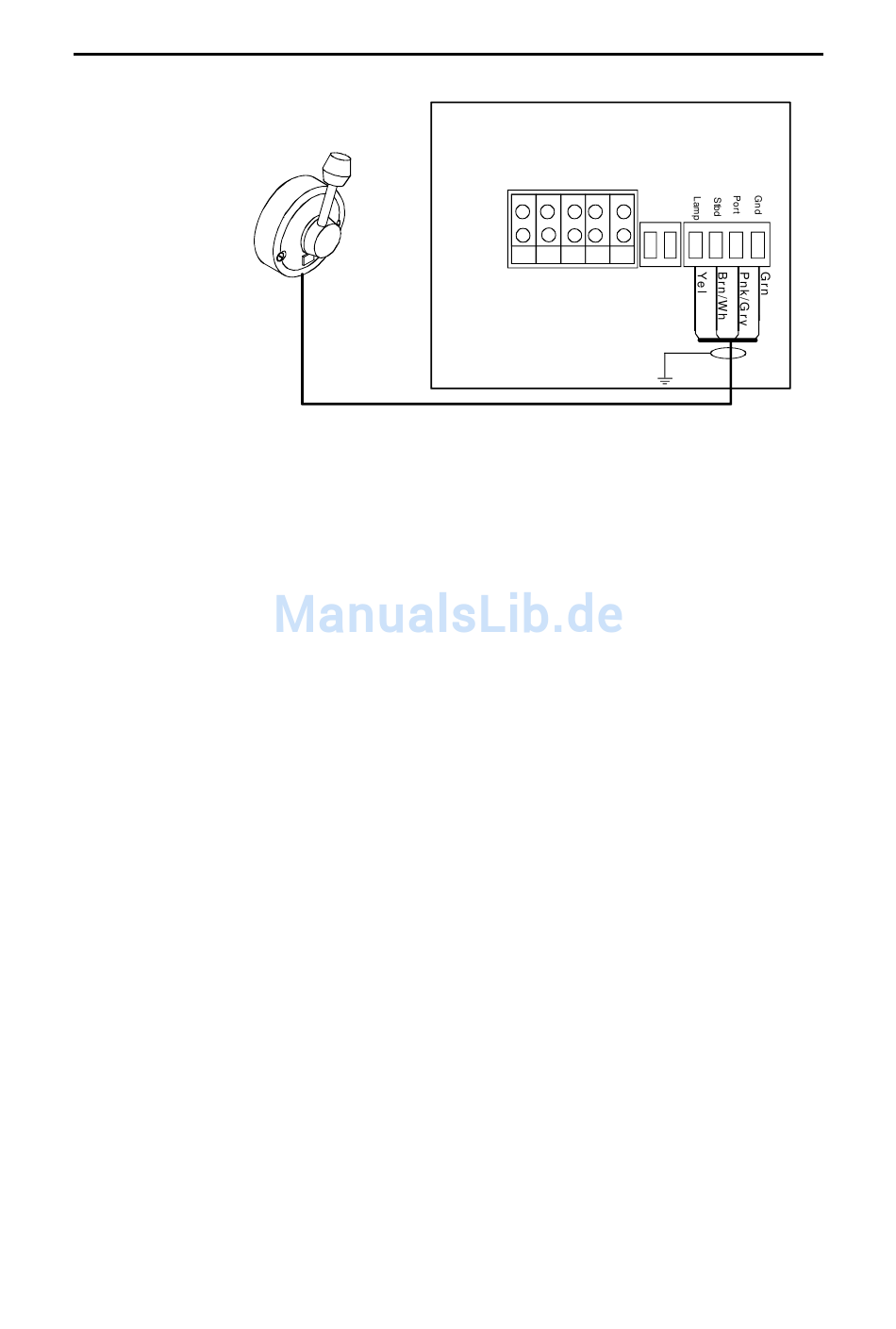

Abb. 3-16 S35 Anschluss
nutzen
Adapterkabels (Drop-cable), Teilenr. 24005729.
Eingang/Ausgang.
Eingänge/Ausgänge und Clock-Daten-
Schnittstellenanschlüsse für Simrad und Furuno
Radaranlagen.
AUTOPILOT COMPUTER
Strom platine
TB1 TB2 TB3 TB4 TB5
An m e r k u n g !
D i e F a r b co d i e r u n g d e r Kl e m m -
L e i st e n b e s ch r i f t u n g i st n i c h t
z u b e a c h t e n .
Installation
TB7
REMOTE
TB6
91
