Simrad AP25 Autopilot
Neigungs-/Bewegungsfreiraum hat. Alle Hut-Muttern und
Montagehalterung befestigen.
Anschließend mit dem Steuerrad den Antrieb vorsichtig und
langsam zur anderen Seite in den Endanschlag bringen und dabei
kontrollieren, dass der Lineargeber nicht irgendwo gegendrückt,
sich verspannt oder der Schaft zu weit herausgezogen wird. Das
Anschlusskabel so befestigen, dass es nicht geklemmt und
beschädigt werden kann (c ).
a
b

Elektrischer Anschluss

102
ENDPLATTE
(SEITENANSICHT)
ZYLINDER
KONTERMUTTER
LF3000
HALTERUNG

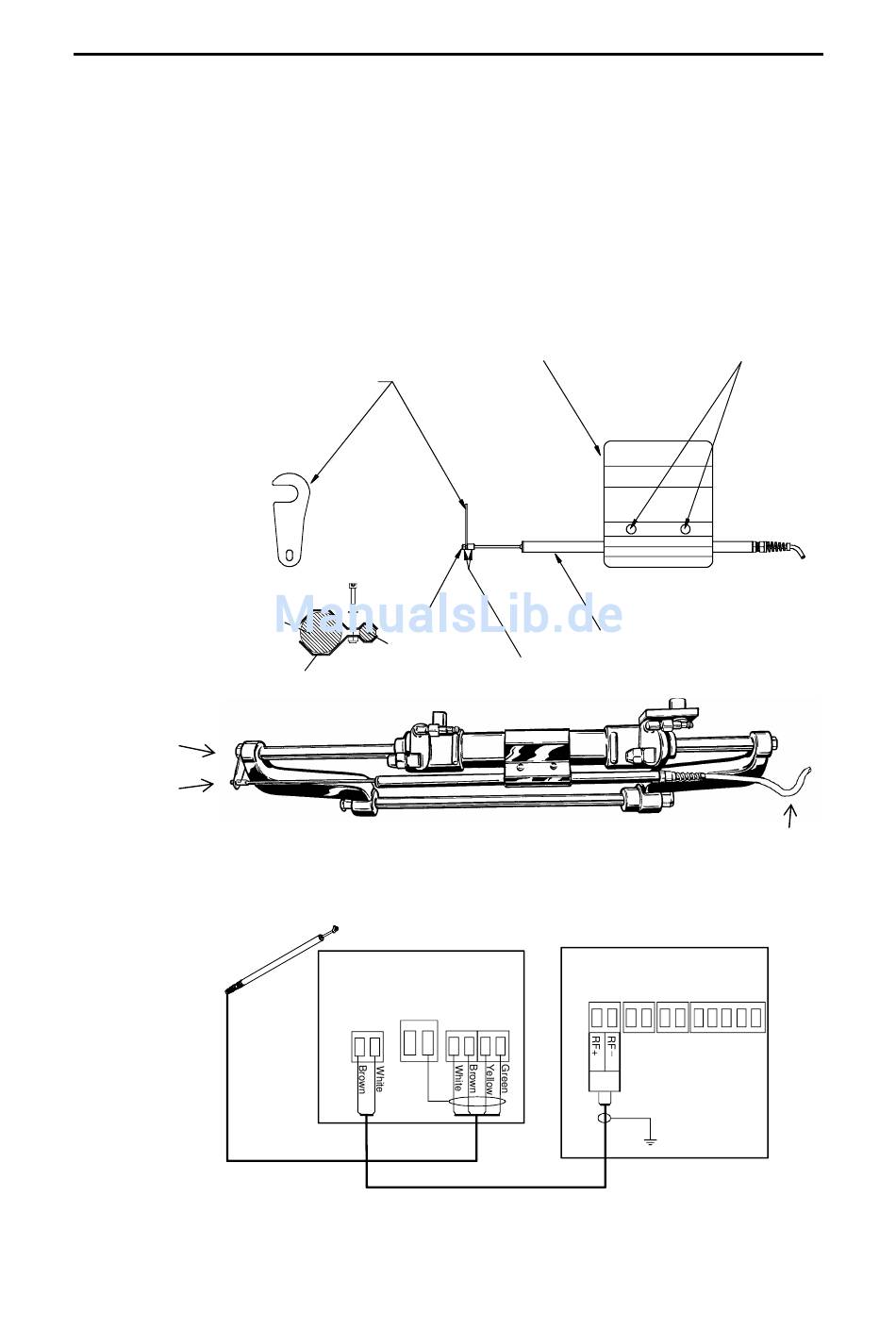

Abb. 3-29 LF3000 Montage
LFI3000 Mk2
LINEAR FEEDBACK
INTERFACE
TB1
Abb. 3-30 LF3000/LFI3000 Mk2 Anschlüsse
MOUNTING BRACKET
MONTAGEKLAMMER (2 TEILE)
LF3000
LINEAR RÛCKGEBER
UNTERLEGSCHEIBEN (2)
AUTOPILOT COMPUTER
TB2
Rudder
Feedb.
HUTMUTTERN (2)
UNTERLEGSCHEIBEN (2
c
MAIN PCB
20221719F
