3.20 Einfacher NMEA Eingang/Ausgang

NAV RECEIVER
Wenn ein IS15 Instrument über einen TB14 Vbat+ mit
Vorsicht!
Spannung versorgt wird, ist sicherzustellen, dass die Vbat
Ausgangsspannung der Hauptstromspannung entspricht. Der
IS15 Kompass kann nur mit 12V betrieben werden.

3.21 Doppelter NMEA Eingang / Ausgang

GPS or
CHARTPLOTTER
GPS or
CHARTPLOTTER
20221719F
OR PLOTTER
(NMEA talker)
NMEA listener
IS15 RUDDER
IS15 COMPASS
RADAR

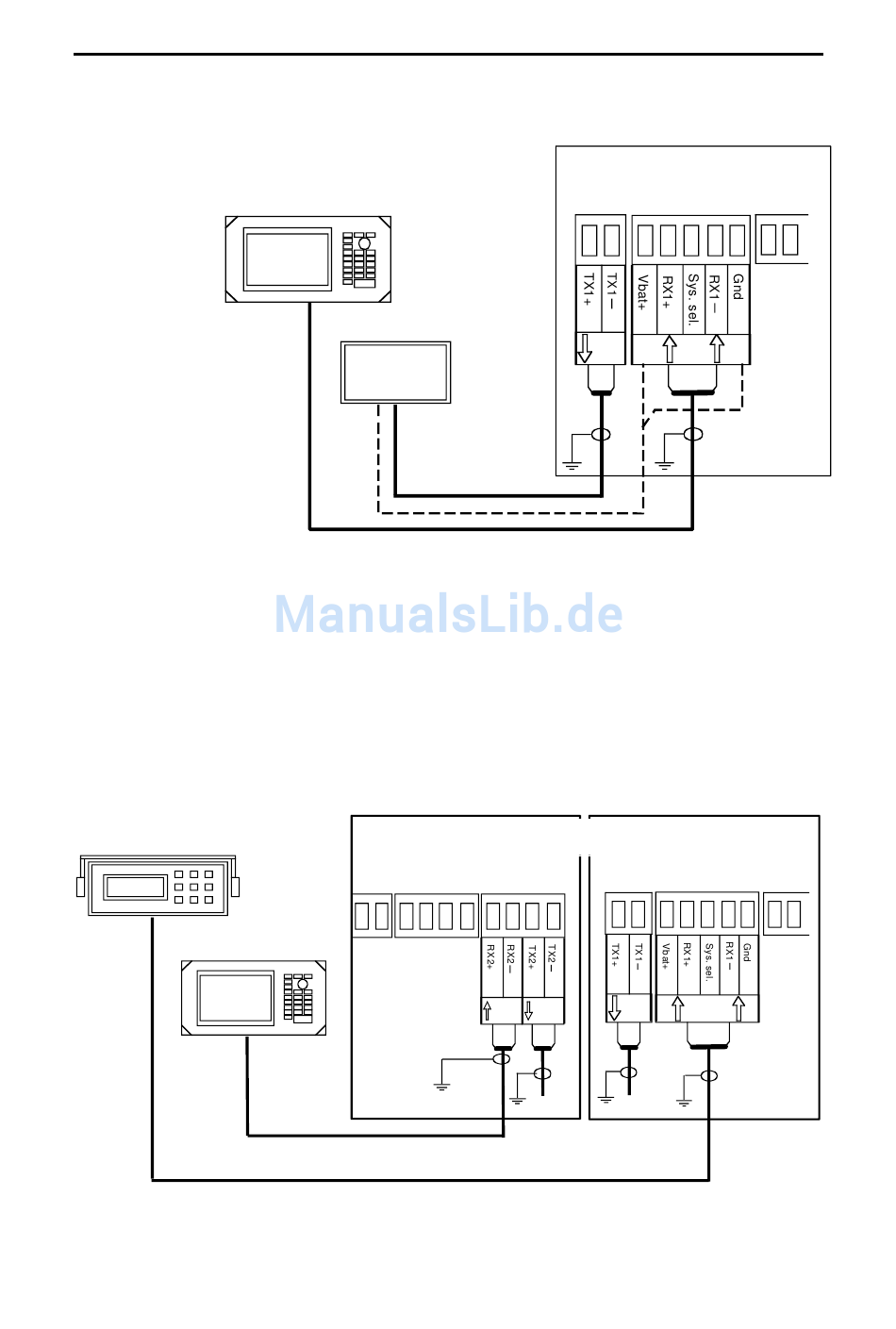

Abb. 3-22 Einfacher NMEA-Anschluss
AC20/AC40 AUTOPILOT COMPUTER
TB8
Abb. 3-23 Doppelter NMEA-Anschluss
AUTOPILOT COMPUTER
TB13
NMEA
Output1
POWER PCB
TB10
TB9
NMEA NMEA
Input2 Output2
Installation
MAIN PCB
TB14
NMEA
Input 1
Note
MAIN PCB
TB13 TB14
NMEA
NMEA
Output1
Input 1
97
