Hinweis! Die Raumverhältnisse könnten eine Kürzung des
Übertragungsgestänges erforderlich machen, damit der RF300
näher am Ruderschaft montiert werden kann.
Nun sind die Befestigungsschrauben, sowohl für die RF300
Rückgeber-Einheit als auch für das Kugelgelenk des
Übertragungsgestänges, anzuziehen.
Um sicherzustellen, dass die mechanische Verbindung zum
RF300 einwandfrei funktioniert, ist die Bewegung des RF300 zu
beobachten, während eine weitere Person das Ruder in sämtliche
Positionen (von hart BB nach hart STB) bewegt.
20221719F

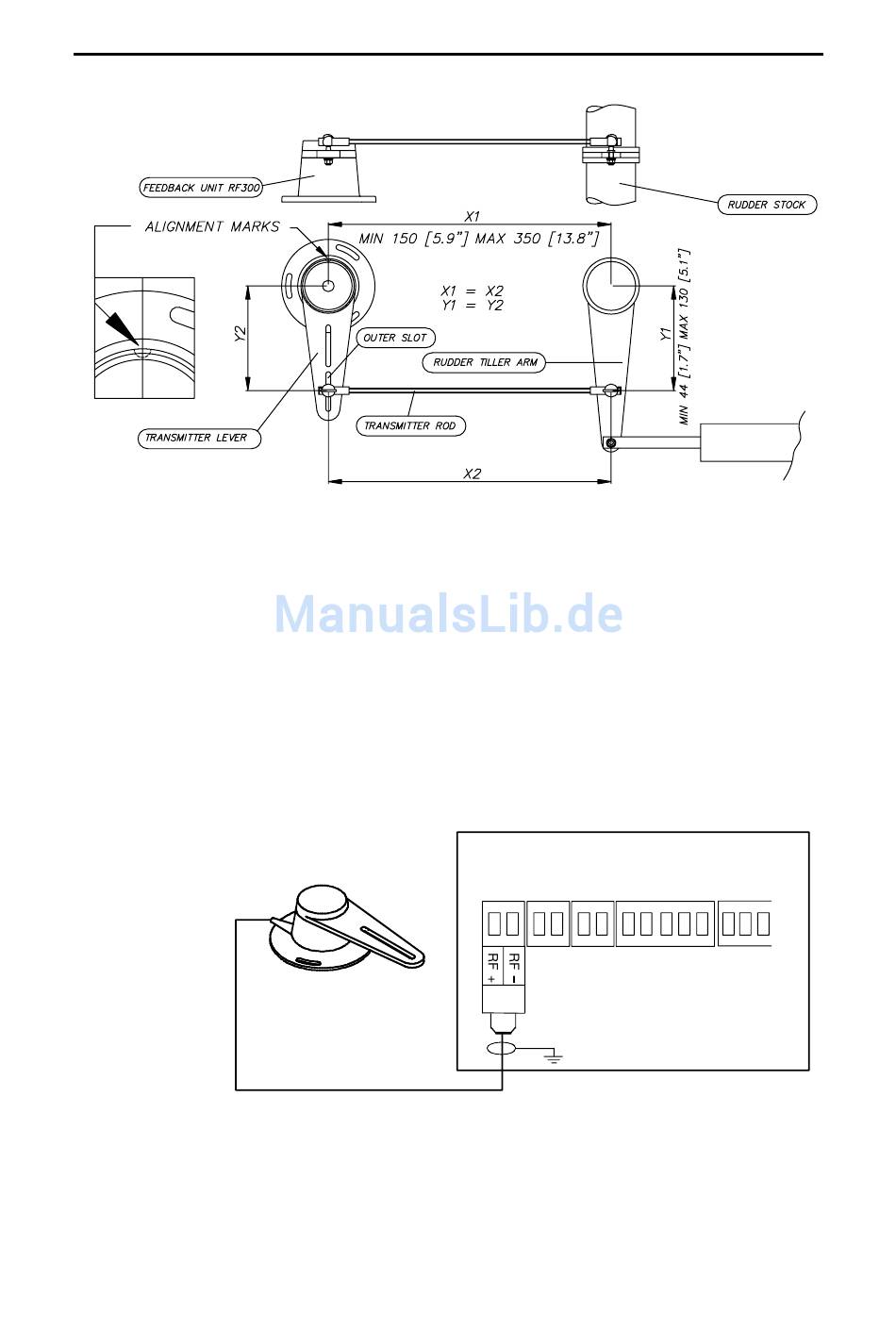

Abb. 3-2 RF300 Montage
