Betriebszuverlässigkeit des Stromnetzes für den einzelnen Kunden von
entscheidender Bedeutung ist.
Die Stromleitungen machen den größten und am stärksten verteilten Teil des
Stromversorgungssystems aus und Freileitungen sind die am schwächsten vor
Umwelteinflüssen geschützten Teile. Die Anzahl der Leitungsfehler ist im
Vergleich zu den anderen Bestandteilen des Stromversorgungssystems folglich
sehr hoch.
Darüber hinaus ziehen Fehler in Übertragungsleitungen mit großer
Wahrscheinlichkeit Schäden an Ausrüstung und Strukturen nach sich, die nicht
zum Stromversorgungssystem gehören. Daher unterliegt die Beseitigung von
Leitungsfehlern strengen gesetzlichen und behördlichen Regelungen.
Teilübertragungsnetze werden erweitert und dadurch ständig komplexer. Sie
bestehen aus einer Vielzahl von verschieden langen Leitungen mit mehreren
Maschen und/oder Anschlüssen. Die Anforderungen an die Ausrüstung zur
Fehlerbeseitigung sind sehr hoch, um zu gewährleisten, dass die Sicherheit des
Stromversorgungssystems erhalten oder erhöht wird.
Die Distanzschutzfunktion des IED 670 ist auf die Grundanforderungen von
Übertragungsnetzen (starr geerdeteSysteme) ausgelegt, kann aber auch in
Verteilnetzen eingesetzt werden.

Erdung des Systems

Die Art der Erdung des Systems spielt beim Entwurf des Schutzsystems eine große
Rolle. Nachstehend finden Sie einige Hinweise zum Distanzschutz.
Starr geerdete Netze
Bei starr geerdeten Systemen ist der Sternpunkt des Transformators starr mit Erde
verbunden. Zwischen Neutralleiter und Erde gibt es keinen Widerstand.

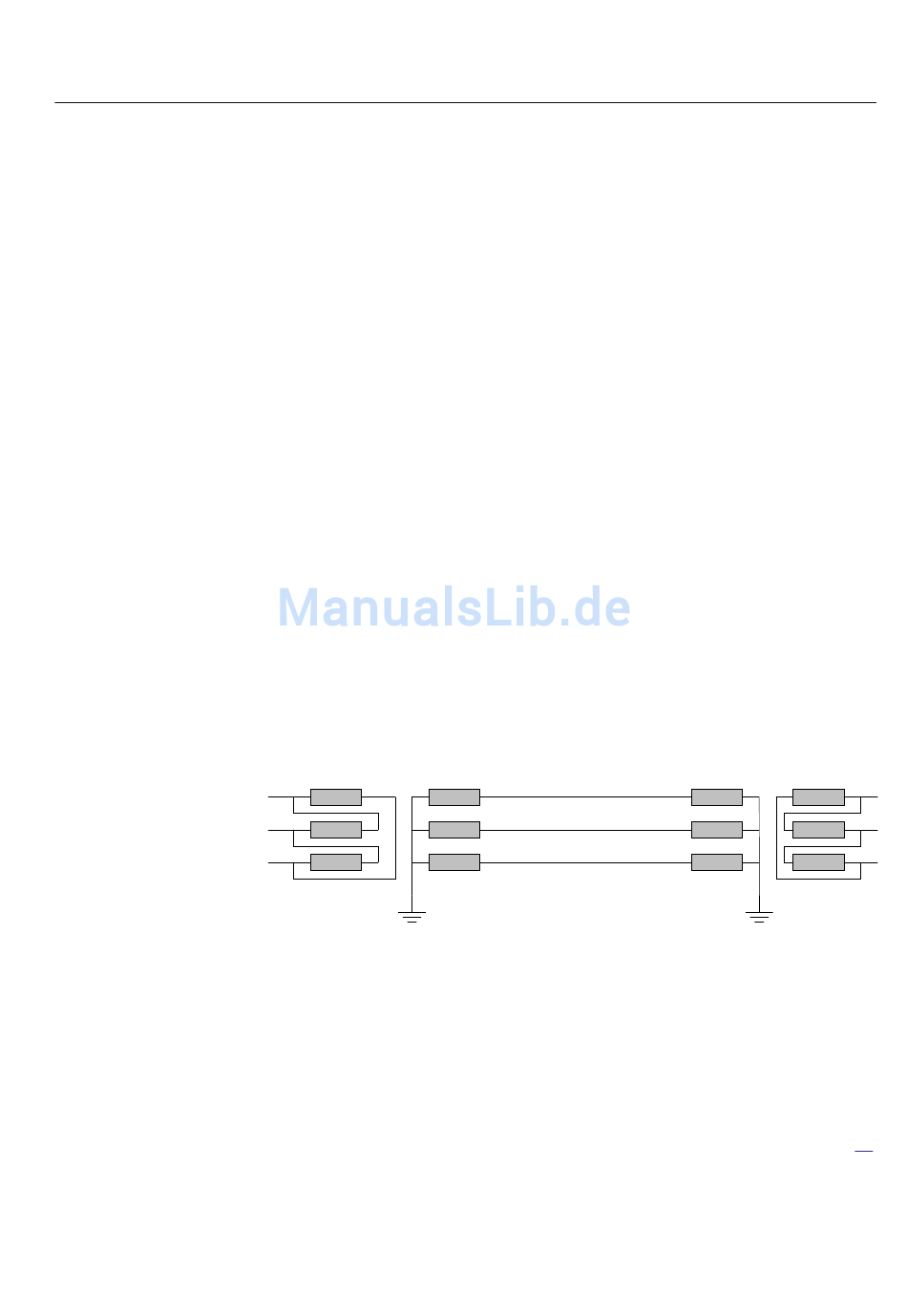

IEC05000215 V1 DE
Abb. 69: Starr geerdetes Netz.
Der Erdfehlerstrom ist mindestens so hoch wie der Kurzschlussstrom. Die
Längsimpedanzen bestimmen die Amplitude des Fehlerstroms. Die Queradmittanz
hat eine sehr begrenzten Einfluss auf den Erdfehlerstrom. Bei Netzen mit langen
Übertragungsleitungen kann die Queradmittanz jedoch einen geringen Einfluss auf
den Erdfehlerstrom haben.
Der Erdfehlerstrom bei Erdfehler einer Leitung in Phase L1 kann mit Gleichung
berechnet werden:
