Schaltgerätesteuerung (APC)
Anwendung
Die Schaltgerätesteuerung ist eine Funktion zur Steuerung und Überwachung von
Leistungsschaltern, Trennern und Erdungsschaltern innerhalb eines Feldes. Die
Betriebserlaubnis wird nach Bedingungen von anderen Funktionen - wie zum
Beispiel Verriegelung, Synchronisierungsprüfung, Schalthoheit des Bedieners und
externe bzw. interne Blockierungen - erteilt.

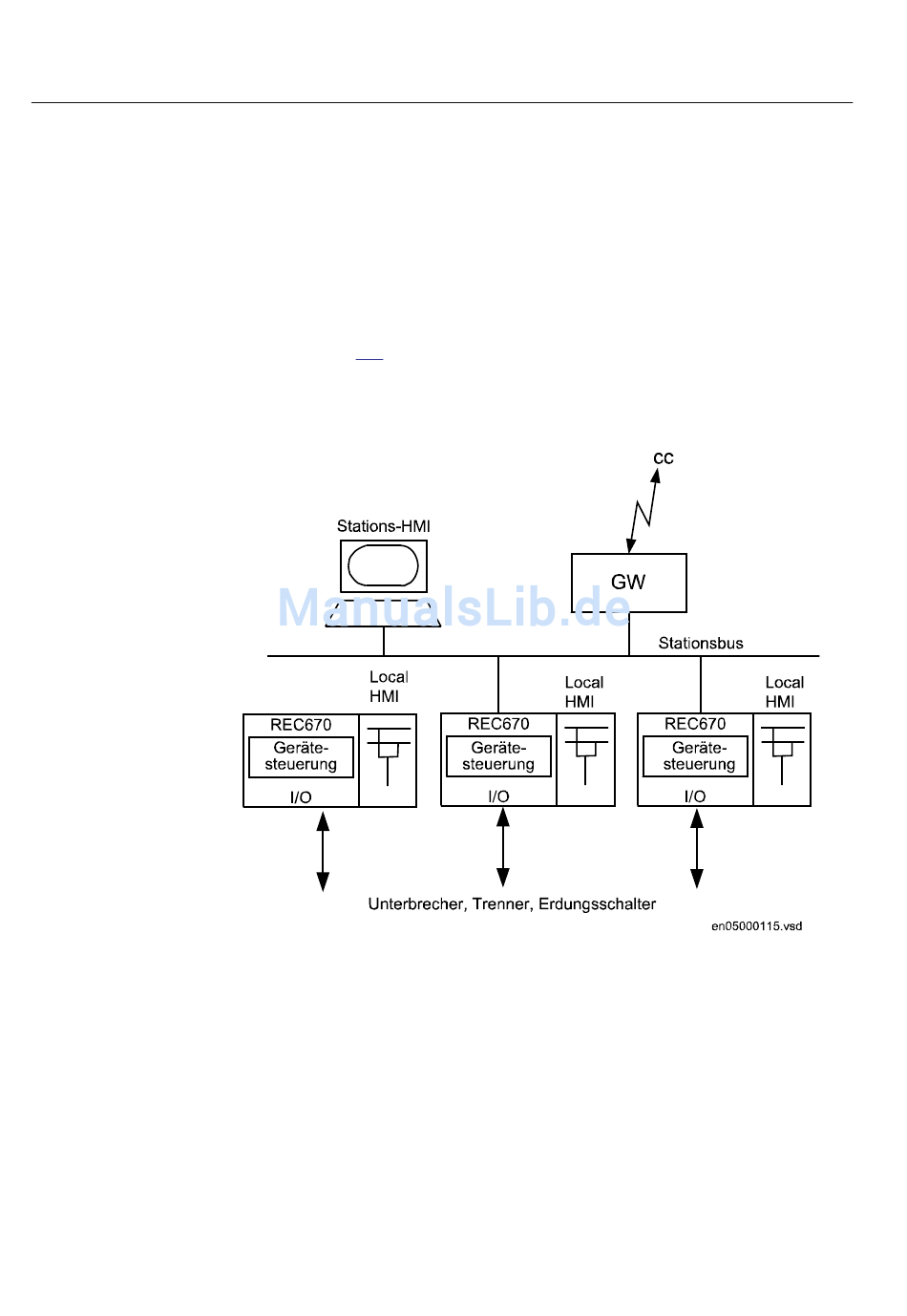

Die Abbildung 228 bietet einen Überblick über die Orte, von denen die
Schaltgerätesteuerung Befehle empfängt. Die Befehle an ein Schaltgerät können
von der Netzleitstelle (CC), dem Stationsrechner, oder der lokalen HMI an der
Vorderseite des IED initiiert werden.
IEC05000115 V1 DE
Abb. 228: Funktionen der Schaltgerätesteuerung im Überblick
Features der Schaltgerätesteuerungsfunktion:
• Steuerung von Schaltgeräten
• Auswählen-Ausführen-Prinzip zur Gewährleistung einer hohen Zuverlässigkeit
• Auswahl- und Reservierungsfunktion zur Verhinderung von Doppelbetätigung
• Auswahl und Überwachung vom Bedienerplatz
• Befehlsüberwachung
• Blockieren/entsperren der Operation
• Blockieren/entsperren der Aktualisierung von Stellungsanzeigen
