Abschnitt 4
IED Anwendung
484
verwenden. Die Frequenzdifferenz-Werte für den Synchrocheck sollten gering
gehalten werden.
• Die Frequenzänderungsgeschwindigkeit ist niedriger als die für U-bus und U-
line eingestellten Werte.
• Der Schließwinkel wird durch Berechnung der Schlupfrequenz und der
erforderlichen Vorschließzeit bestimmt.
Mit der Synchronisierungsfunktion werden sowohl die gemessene Schlupfrequenz
als auch die Schließverzögerung des Leistungsschalters kompensiert. Die
Phasenvoreilung wird kontinuierlich berechnet. Der Schließwinkel ist die
Änderung des Winkels während der eingestellten Auslösezeit tBreaker für das
Schließen des Leistungsschalters.
Die Bezugsspannung kann L1, L2, L3 phase-neutral oder L1-L2, L2-L3, L3-L1
Phase-Phase sein. Die Sammelschienenspannung muss dann mit der gleichen Phase
bzw. den gleichen Phasen wie sie an der HMI festgelegt ist bzw. sind, verbunden
sein. Oder es muss ein Kompensationswinkel für den Unterschiedsausgleich
eingestellt werden.
Synchronüberprüfung
Der Hauptzweck der Synchronüberprüfungs-Funktion besteht darin, die Kontrolle
über das Schließen der Leistungsschalter in Stromversorgungsnetzen zu
ermöglichen, um das Schließen zu verhindern, wenn keine Bedingungen für
Synchronismus erkannt sind. Sie soll auch die Wiederverbindung von zwei
Systemen verhindern, die nach einer Netzauftrennung im Inselbetrieb sind und
nach einer dreipoligen Wiedereinschaltung geteilt sind.
Für die einpolige Wiedereinschaltung ist kein
Synchronisierungsprüfung erforderlich, da das System durch zwei
Phasen miteinander verbunden ist.
Der Synchronüberprüfung-Funktionsblock schließt sowohl die Synchrocheck-
Funktion als auch die Zuschaltüberprüfungs-Funktion ein, um das Schließen zu
ermöglichen, wenn eine Seite des Leistungsschalters stromlos ist. Die
Synchronüberprüfung-Funktion beinhaltet auch ein eingebautes Schema für die
Spannungsauswahl, das eine einfache Applikation in allen Arten von
Sammelschienenanordnungen erlaubt.
~ ~ ~
IEC04000179 V1 DE

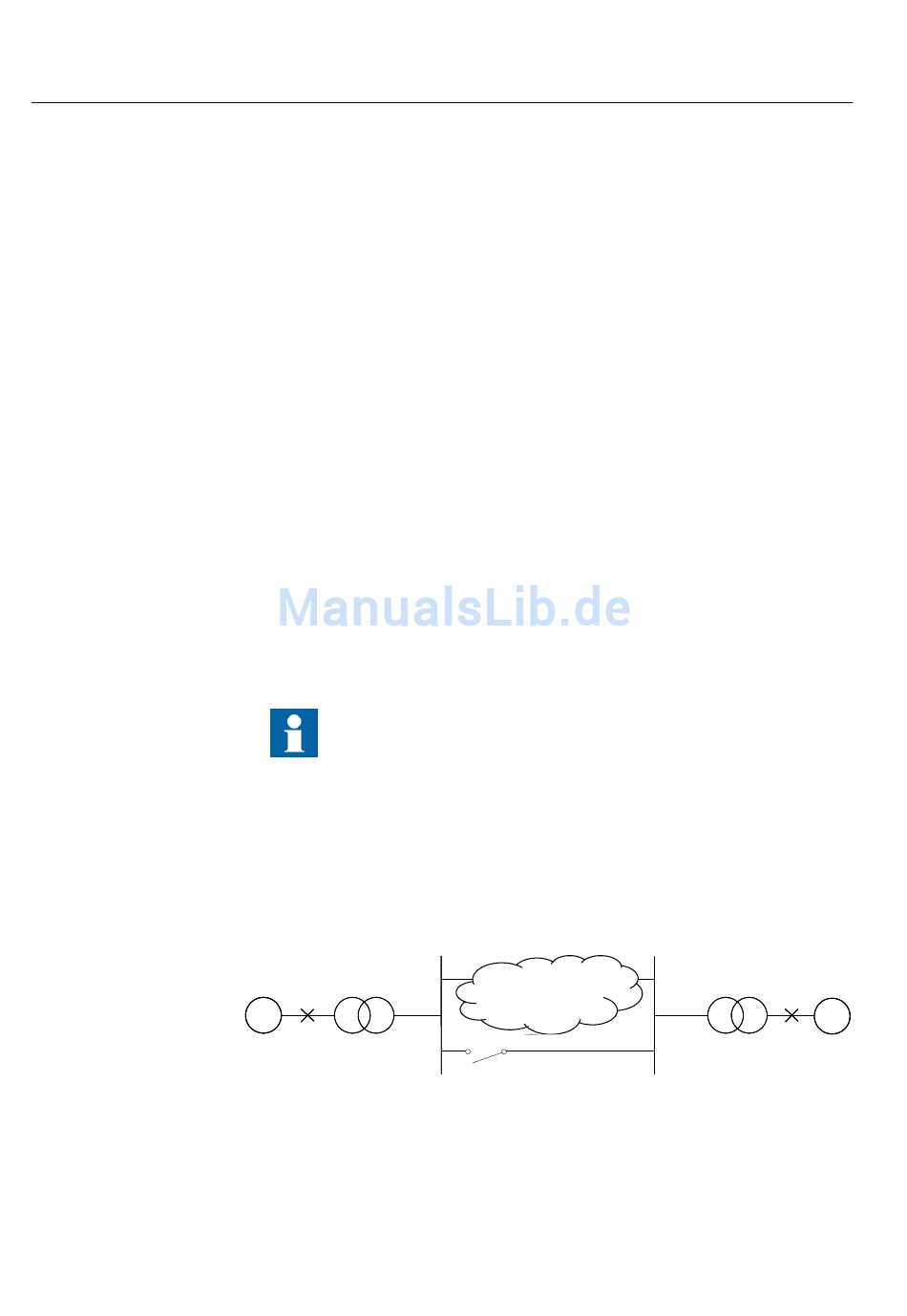

Abb. 211: Zwei miteinander verbundene Stromversorgungssysteme
