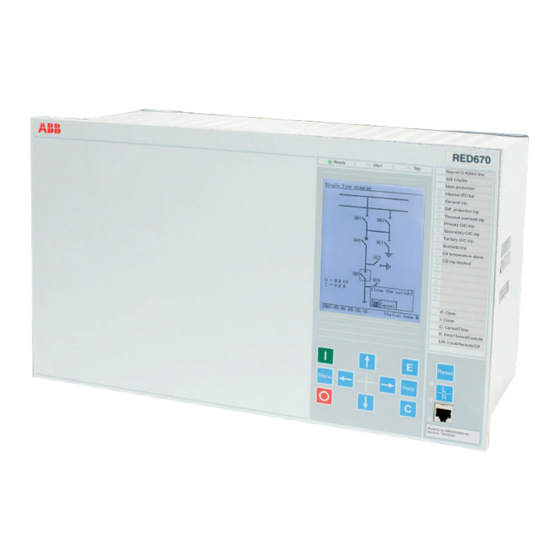

ABB RED 670 Handbuch Fur Installation Und Inbetriebnahme

Vorschau ausblenden Andere Handbücher für RED 670:
Inhaltsverzeichnis

Werbung

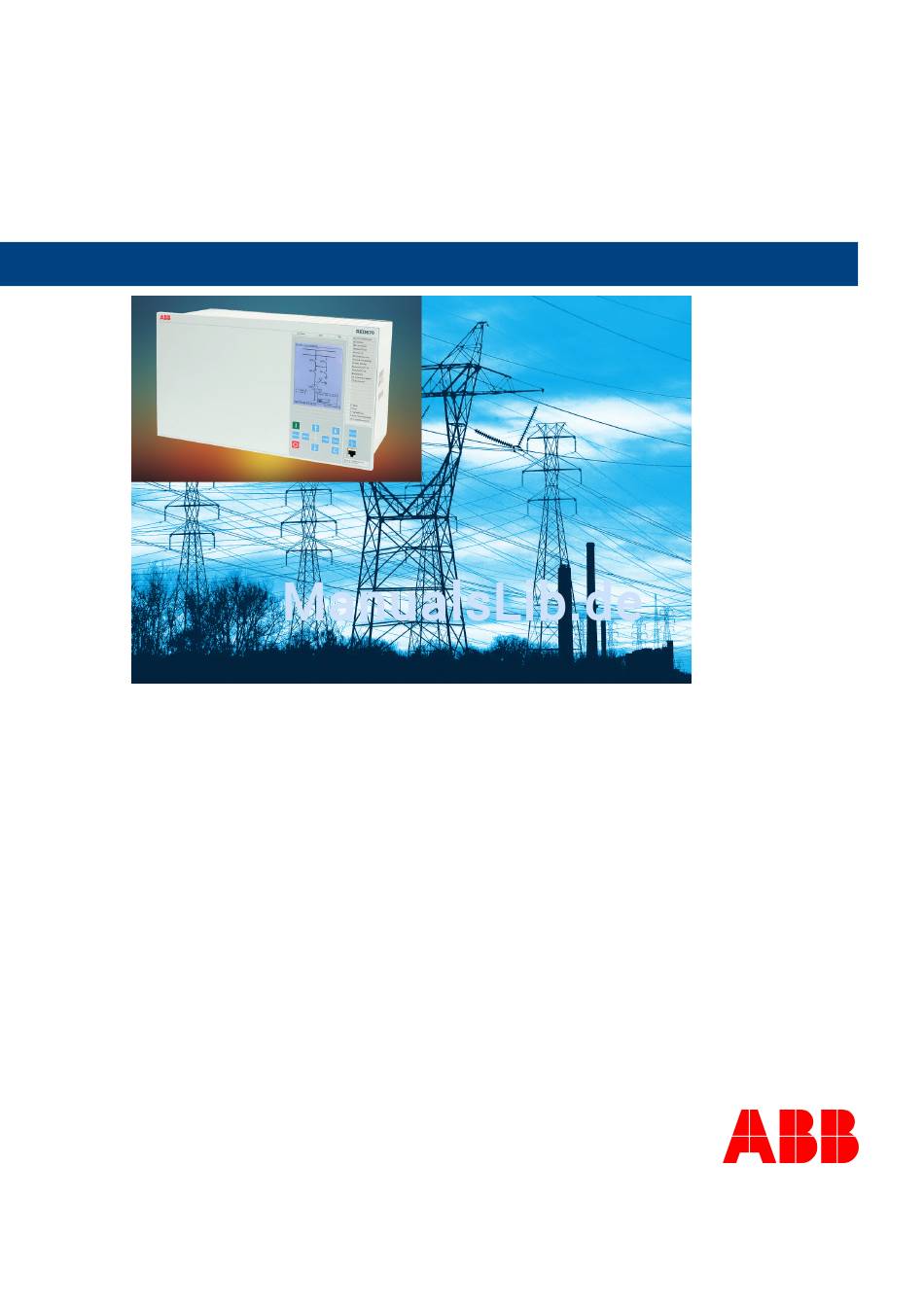

Handbuch für Installation und
Inbetriebnahme
Längsdifferentialschutz IED
RED 670

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ABB RED 670

  • Seite 1 Handbuch für Installation und Inbetriebnahme Längsdifferentialschutz IED RED 670...
  • Seite 3 Document-ID: 1MRK505185-UDE Herausgegeben: July 2009 Revision: B Produktversion: 1.1 © Urheberrecht 2007 ABB. All rights reserved...
  • Seite 4 TECHNISCHEM STANDARDS ENTSPRECHEN. ALS RESULTAT DESSEN IST ES MÖGLICH, DASS ES EINIGE DIFFERENZEN ZWISCHEN DEM HW/SW PRODUKT UND DIESEM INFORMATIONSPRODUKT GEBEN KANN. Hersteller: ABB AB Stationsautomationsprodukte SE-721 59 Västerås Schweden Telefon +46 (0) 21 34 20 00 Fax: +46 (0) 21 14 69 18...
  • Seite 5: Inhaltsverzeichnis

    Montageverfahren und -details............28 Montage des IED.................28 Einbau-Montage................30 Überblick................30 Montageverfahren für Einbaumontage........31 19” Schalttafel Rahmenmontage..........32 Überblick................32 Montageverfahren für 19” Paneelrahmenmontage....33 Wandmontage................34 Überblick................34 Montageverfahren für Wandmontage........34 Wie man die Rückseite des IED erreicht........35 Nebeneinander 19" Rahmenmontage.........36 RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 6 Installation der GPS Antenne............70 Installation der GPS Antenne............70 Antenneninstallation...............70 Elektrische Installation............72 Abschnitt 6 Überprüfen der externen optischen und elektrischen Verbindungen..............73 Überblick...................73 Prüfen der VT Kreise ...............73 Überprüfung der CT Kreise..............74 Prüfen der Stromzufuhr..............74 RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 7 Kalkulation des optischen Plans für serielle Kommunikation mit LON ...................97 Abschnitt IED konfigurieren und Einstellungen ändern....99 Überblick...................99 Einstellungen über das lokale HMI eingegeben......100 Analoge Eingangsdaten..............100 Konfiguration der analogen Stromwandlereingänge....100 Einstellungen und Konfiguration von einem PC downloaden..101 RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 8 Phasenauswahl mit Lastverletzung (PDIS, 21)......117 Messen der Ansprechlimits der eingestellten Werte....124 Abschließen des Tests............124 Leistungsschwankungsaufspürung (RPSB, 78)......124 Überprüfung der Einstellungen..........126 Testen der PSD Funktion.............127 Testen des tR1 Zeitgebers...........127 Testen des Blockierungseingangs, Interaktion zwischen PHS und PSD...............128 RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 9 Abschließen des Tests............146 Thermischer Überladungsschutz, eine Zeitkonstante (PTTR, 26).................146 Messen der Ansprechzeit und Zeitbegrenzung der eingestellten Werte...............146 Abschließen des Tests............147 Leistungsschalterausfallschutz (RBRF, 50BF)......147 Überprüfung des Phasenstrom-Anregewerts,P>....148 Prüfung des Reststrom (EF) Ansprechwertes “IN>” eingestellt unter “IP>”............148 RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 10 Zweischritt - Nullspannnungsschutz (PTOV, 59N)....162 Überprüfung der Einstellungen..........162 Abschließen des Tests............162 Übererregungsschutz (PVPH, 24)..........163 Überprüfung der Einstellungen..........163 Abschließen des Tests............164 Spannungsdifferentialschutz (PTOV, 60)........164 Prüfung von Unterspannungslevels........164 Prüfung von Spannungsdifferentialauslösung und Alarmleveln................166 Prüfen der Auslösung und Auslöserücksetzungszeitgebern...........167 RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 11 Messen des Ansprechwertes für die Nullstromfunktion ..179 Prüfen der Ansprechung der duv/dt und di/dt basierten Funktion ................179 Abschließen des Tests............180 Steuerung..................180 Synchrocheck und Anregungsprüfung (RSYN, 25)....180 Testen der Synchronitätsfunktion.........183 Testen der Synchronitätsprüfung.........184 Testen des Energizing Check..........187 Testen der Spannungsauswahl..........189 RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 12 Stromrichtungsumkehrungs- und Schwacheinspeislogik für Restüberstromschutz (PSCH, 85) ..........204 Testen der Stromumkehrungslogik........204 Testen der Schwacheinspeislogik........205 Abschließen des Tests............206 Logik....................206 Auslöselogik (PTRC, 94)............206 Dreiphasen Ansprechmodus..........206 1ph/3ph Ansprechmodus.............207 1ph/2ph/3ph Ansprechmodus..........208 Leistungsschalter Verriegelung..........209 Abschließen des Tests............210 Überwachung.................210 RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 13 Sekundäre Speisung............220 Alarmtest................221 Selbstüberwachungsprüfung..........221 Auslösestromkreisüberwachung..........221 Messene von Betriebsströmen..........221 Speichern................222 Abschnitt Fehlerverfolgung und -behebung.........223 Fehlerverfolgung................223 Informationen auf dem lokalen HMI...........223 Verwendung von an Vorderseite angeschlossenem PC oder SMS ..................225 Reparaturanweisung..............226 Reparaturunterstützung..............227 Wartung..................228 Abschnitt Glossar.................229 Glossar...................229 RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 15: Abschnitt 1 Einführung

    Anleitung umfasst Verfahren für die mechanische und elektrische Installation, die Anregung und Prüfung der externen Schaltkreise, die Einstellung und Konfiguration sowie die Bestätigung der Einstellungen und die Durchführung gerichteter Tests. Die Kapitel sind in chronologischer Reihenfolge angeordnet RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 16: Über Die Installations- Und Inbetriebnahmeanleitung

    Das Kapitel IED konfigurieren und Einstellungen ändern” erklärt, wie Einstellungen herunterzuladen und das Terminal zu konfigurieren sind. • Das Kapitel Einstellungen durch zweite Eingabe bestätigen enthält Anweisungen, wie zu überprüfen ist, dass jede enthaltene Funktion korrekt gemäß den eingestellten Werten funktioniert. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 17: Zielgruppe

    • Das Kapitel Fehlerverfolgungs und -behebung erklärt die Fehleraufklärung. • Das Kapitel Glossar ist eine Liste von Begriffen, Initialworten und Abkürzungen die in den technischen Unterlagen von ABB verwendet werden. 1.1.3 Zielgruppe Allgemeines Die Installations- und Inbetriebnahmeanleitung richtet sich an das Personal, das für die Installation, Inbetriebnahme, Wartung und Ein- und Ausschaltung der Schutzvorrichtung der normalen Wartung verantwortlich ist.
  • Seite 18: Hinweise Zu Revisionen

    Technischer Leitfaden IED 670-Produkte 1MRK 511 179-UEN Die letzten Versionen der genannten Dokumentationen befinden sich auf www.abb.com/ substationautomation 1.1.5 Hinweise zu Revisionen Revision Beschreibung Keine Funktionalitäten hinzugefügt. Kleine Veränderungen am Inhalt, da Probleme auftraten. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 19: Abschnitt 2 Sicherheitsinformationen

    Niemals ein Kabel und/oder eine Verbindung zu oder vom IED während des normalen Betriebes trennen/anschließen. Gefährliche Spannungen und Ströme sind darauf enthalten, die tödlich sein können. Der Betrieb kann zerstört und das IED und der Messkreislauf beschädigt werden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 20: Warnzeichen

    Phänomen reagieren. Keine stromführenden Drähte an das IED anschließen. Interne Kreisläufe könne zerstört werden. Verwenden Sie immerdie dafür vorgesehene leitende Handschlaufe, die mit der Schutzerde verbunden ist, wenn Sie Module RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 21: Zeichen Notieren

    Das Ändern der aktiven Parametereinstellung wird unumgänglich den Betriebsmodus der IEDs ändern. Seien Sie vorsichtig und prüfen Sie vor der Änderung die Bestimmung. Zeichen notieren Die Schutzvorrichtung ist für einen maximalen Dauerstrom in Höhe des vierfachen Gerätenennstroms dimensioniert. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 23: Abschnitt 3 Überblick

    Das IED wird ausgepackt und visuell überprüft. Es wird vorzugsweise in einem Schrank oder an der Wand montiert. Die Anbindung an das Schutzsystem muss überprüft werden, um sicherzustellen, dass die Installation erfolgreich war. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 25: Abschnitt 4 Auspacken Und Prüfen Des Ied

    Nach Starten des IED sicherstellen, dass die bestellten Softwarefunktionen mitgeliefert sind. Überprüfung auf Transportschäden. Wenn es Transportschäden gibt, muss das nächstgelegene ABB Büro oder der Verantwortliche müssen informiert werden. ABB muss sofort informiert werden, wenn es Diskrepanzen bezüglich der Lieferdokumente gibt.
  • Seite 27: Abschnitt 5 Ied Installieren

    Ausreichend Platz muss vor und hinter dem IED verfügbar sein, um der Wartung und künftigen Änderungen Zugang zu gewähren. Eingebaute IEDs sollten so montiert werden, dass IED Module ergänzt und ersetzt werden können, ohne starken Zerlegung. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 28: Ausmaße

    265.9 336.0 201.1 252.9 318.0 190.5 316.0 187.6 6U, 1/1 x 19” 265.9 448.3 201.1 252.9 430.3 190.5 428.3 465.1 187.6 482.6 Die Abmessungen H und K werden definiert durch den 19” Rahmenmontagesatz RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 29: Gehäuse Mit Hinterer Abdeckung

    265.9 336.0 242.1 255.8 318.0 190.5 316.0 228.6 6U, 1/1 x 19” 265.9 448.3 242.1 255.8 430.3 190.5 428.3 465.1 228.6 482.6 Die Abmessungen H und K werden definiert durch den 19” Rahmenmontagesatz. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 30: Einbaumontagenausmaße

    6U, 1/2 x 19” 210.1 254.3 4.0-10.0 12.5 6U, 3/4 x 19” 322.4 254.3 4.0-10.0 12.5 6U, 1/1 x 19” 434.7 254.3 4.0-10.0 12.5 E = 188.6 mm ohne hintere Schutzabdeckung, 229.6 mm mit hinterer Schutzabdeckung RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 31: Abmessungen Für Nebeneinander-Einbaumontage

    1MRK505185-UDE B IED installieren 5.2.4 Abmessungen für Nebeneinander-Einbaumontage xx06000182.vsd IEC06000182 V1 DE Abb. 7: Eine 1/2 x 19” Größe des IED 670 nebeneinander mit RHGS6. xx05000505.vsd IEC05000505 V1 DE Abb. 8: Paneelaussparungsmaße für Nebeneinandereinbaumontage RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 32: Wandmontageausmaße

    Montage des IED Die meisten IED 670s können an den Rahmen, eingebaut oder an die Wand montiert werden, indem die Montagesets verwendet werden, siehe Abb. 10. Ein zusätzlicher Kasten des Typs RHGS kann auf einer Seite eines 1/2 oder 3/4 IED montiert werden.
  • Seite 33 Dimensionen der Schrauben die Vorgaben dieser Anleitung erfüllen. IEC06000147 V1 DE Abb. 10: Verschiedene Montagemethoden für das IED 670 Beschreibung A Einbau-Montage B 19” Paneel (Rahmen) Montageset C Wandmontage D Nebeneinander oder Einbaumontage RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 34: Einbau-Montage

    Nur die Klasse IP20 kann erfüllt werden, wenn zwei Gehäuse in einer (1) Aussparung nebeneinander montiert werden. Um die Schutzklasse IP54 zu erreichen, muss eine zusätzliche werkseitig montierte Dichtung bei der Bestellung des IEDs bestellt werden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 35: Montageverfahren Für Einbaumontage

    Einbaumontage Details. PosNr. Beschreibung Menge Dichtungsstreifen, eingesetzt zum Erreichen von Schutzklasse IP54. Der Dichtungsstreifen wird werkseitig montiert zwischen Gehäuse und Frontplatte. Halterung Schraube, 2,9x9,5 mm selbstschneidend Verbindungspunkt des Dichtungsstreifens (Rückansicht) Paneel Schrauben M5x25 Vorgehensweise RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 36: 19" Schalttafel Rahmenmontage

    Gehäusen ausgewählt werden muss, so dass die Gesamtgröße 19" entspricht. Wenn die Montagewinkel montiert werden, sichern Sie ab, dass Schrauben in den richtigen Maßen verwendet werden. Die Verwendung nicht originaler Schrauben kann zur Zerstörung der PCBs im Inneren des IED führen. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 37: Montageverfahren Für 19" Paneelrahmenmontage

    Schrauben M4x6 Vorgehensweise Montagewinkel (1a, 1b) vorsichtig an den Seiten des IED festziehen. Verwenden Sie die Schrauben (2) des Montagesets. IED Baugruppe auf dem 19" Paneel platzieren. Montagewinkel mit den dazugehörigen Schrauben befestigen RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 38: Wandmontage

    Wandmontage wird daher nicht für Kommunikationsmodule mit Faserverbindung empfohlen; Serielle SPA/IEC 60870-5-103 und LON Kommunikationsmodule (SLM), Optische Ethernetmodule (OEM) und Leitungsdatenkommunikationsmodule (LDCM). 5.3.4.2 Montageverfahren für Wandmontage xx04000453.vs d DOCUMENT127716-IMG2265 V1 DE Abb. 13: Wandmontage Details. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 39: Wie Man Die Rückseite Des Ied Erreicht

    Das IED kann mit einer rückseitigen Schutzabdeckung ausgestattet werden, welche für diesen Montagetyp empfohlen wird. Siehe Abbildung 14. Um die Rückseite des IED zu erreichen ist auf der Seite gegenüber dem Scharnier ein Freiraum von 80 mm erforderlich. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 40: Nebeneinander 19" Rahmenmontage

    Seite Montage muss das Seite-an-Seite Montageset zusammen mit dem 19" Rahmenpaneelmontageset verwendet werdeb. Das Montageset muss separat bestellt werden. Bei der Montage der Platten und Winkel am IED ist abzusichern, dass Schrauben in den empfohlenen Größen verwendet werden. Die RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 41: Montageverfahren Für Seite-An-Seite Rahmenmontage

    IED 670 mit RHGS6 Gehäuse montiert Ein 1/2 x 19” oder 3/4 x 19” IED kann mit einem RHGS (6 oder 12, je nach IED Größe) Gehäuse montiert werden. Das RHGS Gehäuse kann zur Montage eines RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 42: Nebeneinander-Einbaumontage

    Bei der Montage der Platten und Winkel am IED ist abzusichern, dass Schrauben in den empfohlenen Größen verwendet werden. Die Verwendung nicht originaler Schrauben kann zur Zerstörung der PCBs im Inneren des IED führen. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 43: Montageverfahren Für Seite-An-Seite Einbaumontage

    Montage-Ausschnitt herstellen. Abmessungen des Montageausschnitts siehe Abschnitt "Abmessungen für Nebeneinander-Einbaumontage". Dichtungsstreifen vorsichtig um den Bund des Geräts festdrücken. Zu langes Ende des Dichtungsstreifens umeinige mm kürzen um den Verbindungspunkt festzumachen. Am zweiten Gehäuse wiederholen. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 44: Erstellen Einer Elektrischen Verbindung

    Eine Transformatoreingangsmodul die für die binären und analogen Signaldaten zwischen den IEDs in verschiedenen Schutzverfahren über die Telekommunikationsausrüstung verwendet wird, zum Beispiel in Telefonstandleitungen. Es besitzt 12 analoge Eingänge. Analog-Digital-Wandelmodul (ADM) Eine PCB mit Zeitsynchronisierung. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 45 IRIG-B Zeitsynchronisierungsmodul Modul mit 2 Eingängen. Einer wird zur Handhabung beider Impulsweiten modulierten Signale und der Amplituden modulierten Signale verwendet und einer für den optischen Eingang des Typs ST für die PPS Zeitsynchronisierung. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 46: Frontseitenverbindungen

    Ethernetkabel mit RJ45 Verbindung Zur Verbindung zwischen PC und dem IED seriellen Kommunikationsport muss ein gekreuztes Ethernetkanel mit RJ45 Verbindung verwendet werden. Bei Verbindung über einen Hub oder Schalter kann ein normales Ethernet-Kabel verwendet werden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 47: Rückseitenverbindungen

    1) IRIG-B Installation, wenn in Platz P30:2 enthalten 2) LDCM Installationssequenz: P31:2 oder P31:3 3) RS485 Installation, wenn in Platz P31:2 enthalten Hinweis! 1 Ein LDCM kann je nach Verfügbarkeit von IRIG-B bzw. RS485 Modulen enthalten sein. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 48 1) IRIG-B Installation, wenn in Platz P30:2 enthalten 2) LDCM Installationssequenz: P31:2, P31:3, P30:2 und P30:3 3) RS482 Installation, wenn in Platz P31:2 enthalten Hinweis! 2-4 LDCM kann je nach Verfügbarkeit von IRIG-B bzw. RS485 Modulen enthalten sein. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 49 3) RS485 Installation, wenn in Platz P31:2 enthalten Hinweis! 2-4 LDCM kann je nach Verfügbarkeit von IRIG-B bzw. RS485 Modulen enthalten sein. Tabelle 6: Bezeichnung für 1/1 x 19” Gehäuse mit 1 TRM Schloss RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 50 1) IRIG-B Installation, wenn in Platz P30:2 enthalten 2) LDCM Installationssequenz: P31:2, P31:3, P30:2 und P30:3 3) RS485 Installation, wenn in Platz P31:2 enthalten Hinweis! 2-4 LDCM kann je nach Verfügbarkeit von IRIG-B bzw. RS485 Modulen enthalten sein. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 51: Anschlusspläne

    2) LDCM Installationssequenz: P31:2, P31:3, P32:2, P32:3, P30:2 und P30:3 3) RS485 Installation, wenn in Platz P31:2 enthalten Hinweis! 2-4 LDCM kann je nach Verfügbarkeit von IRIG-B bzw. RS485 Modulen enthalten sein. 5.4.1.4 Anschlusspläne RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 52 IEC1MRK002801-AB10-BG V1 DE Abb. 19: Transfo 6I (1A) und 6U 110-2 110-2 110-2 110-2 110-2 110-2 rmatore ingans 6I (5A) und 6U 110-2 110-2 110-2 110-2 110-2 110-2 modul (TRM) 6I (1A) 6I (5A) RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 53 Eingangsmodul (MIM) IEC1MRK002801-AB11-BG V1 DE Abb. 20: Binäreingangsmodul (BIM). Eingangskontakte mit dem Namen XA korrespondieren mit der Rückseitenposition X31, X41, usw. und Eingangskontakte mit dem Namen XB mit der Rückseitenposition X32, X42, usw. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 54 Zeitsynchronisierungsport IRIG-B, BNC-Verbindung Zeitsynchronisierungsport PPS oder Optische IRIG-B, ST-Steckverbinder Rückseitiger Kommunikationsanschluss IEC 61850, ST-Steckverbinder Rückseitiger Kommunikationsanschluss C37.94, ST-Steckverbinder Frontkommunikationsport, Ethernet, RJ45 Verbindung Rückseitiger Kommunikationsport 15-Pol Buchse Mikro D-sub, 1,27 mm (0.050") Abstand Rückseitiger Kommunikationsport, Blockklemme RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 55 Stromversorgungsmodul (PSM) IEC1MRK002801-AB12-BG V1 DE Abb. 25: Binärausgangsmodul (BOM). Eingabekontakte mit dem Namen XA korrespondieren mit der Rückseitenposition X31, X41, usw. und Ausgangskontakte mit dem Namen XB mit der Rückseitenposition X32, X42, usw. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 56 Statisches Ausgangsmodul (SOM) IEC1MRK002801-AB14-BG V1 DE Abb. 27: Binär Ein-/Ausgnagsmodul (IOM). Eingabekontakte mit dem Namen XA korrespondieren mit der Rückseitenposition X31, X41, usw. und Ausgangskontakte mit dem Namen XB mit der Rückseitenposition X32, X42, usw. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 57: Verbindungsbeispiele

    IED 670 Protected Object L3 (C) L2 (B) L1 (A) L3 (C) L2 (B) CT 1200/1 L1 (A) Star/Wye Connected 3-Ph Plate with Metrosils and Resistors IEC07000193 V1 DE Abb. 28: CT-Verbindungen für Hochimpedanz-Differentialschutz RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 58 Verbindungen für 3-Phasen Hochimpedanzdifferentialschutz Der beschränkte Erdungsfehlerschutz (REF) ist eine typische Anwendung für einen einphasigen Hochimpedanzdifferentialschutz. Typische CT-Verbindungen für einen Hochimpedanz-REF-Schutzkreis mit den 670 Serien sind dargestellt in Abbildung CT-Verbindungen für beschränkten Erdungsfehlerschutz RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 59 Differentialschutzanwendung auf eins eingestellt werden muss! Somit müssen für den Hauptstromwandler mit 1A Sekundärverhältnis folgende Einstellungswerte eingegeben werden: CTprim=1A und CTsec=1A; während für den Hauptstromwandler mit 5A Sekundärverhältnis folgende Einstellungswerte eingegeben werden müssen: CTprim=5A und CTsec=5A. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 60: Verbinden Mit Schutzerde

    Funktionsblock im Konfigurationstool). 5.4.2 Verbinden mit Schutzerde Erdungserdungs (Pos. 1 in Abb. 30) auf der Rückseite der IED-Einheit an den nächstmöglichen Erdungspunkt im Schrank anschließen. Elektrische Codes und Normen verlangen, dass Schutzerdkabel aus grün/gelb-markierten Leitern mit einer Querschnittsfläche von mindestens 2,5 mm (AWG14).
  • Seite 61: Anschließen Des Stromversorgungsmoduls

    5.4.5 Verbindung zu den Strom- und Spannungskreisen CTs und VTs sind am 24-Pol Verbinder des Transformatoreingangsmoduls (TRM) auf der Rückseite des IED verbunden. Verbindungsdiagramm für TRM siehe Abb. Solide Verbindung mit Überschneidungsfläche zwischen 2,5-6 mm (AWG14-10) oder Leitungsseil mit Überschneidungsfläche zwischen 2,5-4 mm (AWG14-12) verwenden.
  • Seite 62: Verbindung Der Binären Eingangs- Und Ausgangssignale

    Hilfsstrom und Signale werden verbunden über Spannungsstecker. Signalleitungen sind mit der Anschlussbuchse verbunden, siehe Abb.31, welche mit einem entsprechenden Stecker verbunden ist, siehe Abb. 32, die sich auf der Rückseite des IED befindet. Zum Ort des BIM, BOM, IOM und SOM siehe Abschnitt "Rückseitenverbindungen".
  • Seite 63: Erstellen Einer Geschirmten Verbindung

    IED, zum Beispiel im Schaltschrank und/oder in der Nähe der Messquelle bedeuten. Sicherstellen, dass Erdanschlüsse hergestellt werden mit kurzen (max. 10 cm) Leitern mit adäquatem Querschnitt, mindestens 6 mm (AWG10) für einzelne Schirmanschlüsse. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 64: Optische Verbindungen

    SLM) Das IED kann, wenn entsprechend bestellt, mit einem optischen Ethernetmodul (OEM, siehe Abb.22), dass für die IED 61850 Kommunikation notwendig ist und einem seriellen Kommunikationsmodul (SLM, siehe Abb.22) für LON, SPA und IEC 60870-5-103 Kommunikation ausgestattet sein. Für die Lokalisierung von OEM und SLM, siehe Abschnitt "Rückseitenverbindungen".
  • Seite 65: Verbinden Der Fernkommunikationsschnittstelle (Ldcm)

    Typen von optischen Kabeln/Verbindern. 5.5.2 Verbinden der Fernkommunikationsschnittstelle (LDCM) Das Leitungsdatenkommunikationsmodul (LDCM, siehe Abb. 22) ist eine Hardware, die zum Transfer von binären und analogen Signaldaten zwischen den IEDs in verschiedenen Schutzverfahren auf dem IEEE/ANSI C37.94 Protokoll verwendet wird. Die optischen Ports auf der Rückseite des IED sind X302, X303, X312 und X313.
  • Seite 66: Galvanische X.21 Leitungsdatenkommunikation (X.21-Ldcm)

    Verbindung des Galvanischen X.21 Leitungsdatenkommunikationsmodul (X.21 LDCM) Das Galvanische X.21 Leitungsdatenkommunikationsmodul (X.21 LDCM, siehe Abb. 22) ist die Hardware, die für die binären und analogen Signaldaten zwischen den IEDs in verschiedenen Schutzverfahren über die Telekommunikationsausrüstung verwendet wird, zum Beispiel in Telefonstandleitungen.
  • Seite 67: Ied Installieren

    Weicherdung - Verbinden Sie zwei Stifte miteinander X.21 Verbinder Tabelle 8: Steckerbelegung für den X.21 Signalverbinder Stiftnummer Signal Abschirmung (Erdung) TXD A Kontrolle A RXD A Signalzeitgebung A Erdung TXD B Kontrolle B Fortsetzung auf nächster Seite RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 68: Installation Des Seriellen Kommunikationskabels Für Das Rs485

    Übertragen niedrig x1:3 Term T-Term Anschlusswiderstand für Transmitter (und Empfänger in 2-Draht Gehäuse) (verbinden an TX+) x1:4 reserviert R-Term Anschlusswiderstand für Empfänger (verbinden an RX+) x1:5 reserviert Empfang schwach Fortsetzung auf nächster Seite RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 69 Kontakten mit der Schutzerdung vorzubeugen. Sichern Sie, dass die Terminale richtig geerdet sind, mit so kurzen Verbindungen wie möglich von der Erdungsschraube z.B. zum geerdeten Rahmen. Das Terminal und das externe Equipment sollten vorzugsweise an dieselbe Batterie angeschlossen werden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 70 Terminal hat nur ein Kabelende, alle anderen natürlich zwei. Laut den Installationsanweisungen für das aktuelle Equipment verbinden, den 120 Ohm Anschluss überwachen. Die Schutzerd muss nahe am externen Equipment (< 2m) liegen. Kommunikationsleitung Protective earth screw RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 71 Terminal hat nur ein Kabelende, alle anderen natürlich zwei. Laut den Installationsanweisungen für das aktuelle Equipment verbinden, den 120 Ohm Anschluss überwachen. Die Schutzerd muss nahe am externen Equipment (< 2m) liegen. Kommunikationsleitung Schützende Erdschraube RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 72: Installation Des Seriellen Kommunikationskabels Für Das Rs485 Spa/Iec

    5.7.2 Installation des seriellen Kommunikationskabels für das RS485 SPA/IEC Informativer Auszug aus dem EIA Standard RS-485 - Electrische Merkmale von Generatoren und Empfängern für Ausgeglichene Digitale Multipunktsysteme RS-485 Kabel - Medienabhängiger Physischer Layer RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 73: Busanregung Und Signalübertragung

    1/4 W, 2% DGND ExV wird vom Knoten am Ende des Bussegments bereitgestellt en03000112.vsd IEC03000112 V1 DE Abb. 42: RS-485 Bussegment Anschluss ExVan jeden Knoten am Ende eines Bussegments geliefert Fortsetzung auf nächster Seite RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 74: Bus Leistungsverteilung

    Belden 9841, Alpha Kabel 6412, 6413 Installation der GPS Antenne 5.8.1 Installation der GPS Antenne 5.8.1.1 Antenneninstallation Die Antenne ist auf einer Konsole zur Befestigung auf einer horizontalen oder vertikalen ebenen Oberfläche oder einem Antennenmast montiert. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 75 Stets die Antenne und ihre Konsole so positionieren, dass eine möglichst durchgehende freie Sichtlinie in alle Richtungen gewährleistet ist, vorzugsweise über 75 %. Minimal 50 % freie Sicht sind für ununterbrochenen Betrieb erforderlich. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 76: Elektrische Installation

    Die Antenne besitzt eine TNC-Buchse für das Antennenkabel. Ort des GPS Moduls, siehe Abschnitt "Rückseitenverbindungen". Anschlussplan für das GPS Modul, siehe Abb. 24. Sicherstellen, dass das Antennenkabel beim Anschluss an Antenne oder Empfänger nicht geladen ist. Entladen Sie das Antennenkabel durch Kurzschließen des Antennenkabelendes mit einem...
  • Seite 77: Verbindungen

    System zum IED. Speisung muss für jeden Phase-zu Neutral- Kreislauf und jedes Phase/Phase Paar durchgeführt werden. In jedem Fall werden die Spannungen in allen Phasen und die die neutralen Spannungen gemessen. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 78: Überprüfung Der Ct Kreise

    CT Kreisen gefährliche Spannungen auftreten. Prüfen der Stromzufuhr Überprüfen, ob die Polarität der Hilfsspannungsversorgung korrekt ist und ob sie unter allen Betriebsbedingungen innerhalb des erforderlichen Eingangsspannungsbereiches liegt. Sicherstellen, dass die Polarität korrekt ist. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 79: Überprüfung Der Binären I/O Kreise

    Prüfen Sie alle verbundenen Signale, damit sowohl die Ladung als auch die Polarität mit den Spezifikationen der IEDs übereinstimmen. Prüfen der optischen Verbindungen Prüfen Sie ob die optischen Verbindungen Ty und Rx korrekt sind. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 81: Abschnitt 7 Einschalten Des Ied

    Beim Einschalten des IED, beginnt die grüne LED sofort zu blinken. LCD wird aktiviert und "IED Startup" wird angezeigt nacht 55 Sekunden. Das Hauptmenü wird angezeigt und “Ready” wird angezeigt nacht 90 Sekunden. Ein kontinuierlich leuchtendes grünes Licht zeigt einen erfolgreichen Startup an. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 82 "Prüfung der Selbstüberwachungsfunktion" in diesem Kapitel zur Untersuchung des Fehlers. Ein Beispiel des lokalen HMI mit einem kleinen LCD wird in Abb. abgebildet46. Die verschiedenen Teile des Medium LHMI sind in Abb. abgebildet. Das LHMI ist in einer IED und einer ANSI Version enthalten. Der Unterschied besteht in den Tastaturbetriebstasten und der gelben LED Signalisierung.
  • Seite 83 1MRK505185-UDE B Einschalten des IED en05000056.eps IEC05000056-CALLOUT V1 DE Abb. 46: Medium Graphik HMI 1 Status-LEDs 2 LCD 3 Anzeige-LEDs 4 Beschriftungsstreifen 5 Ort/Fern LEDs 6 RJ45 Port 7 Kommunikationsanzeige LED 8 Tastaturfeld RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 84: Prüfen Der Selbstüberwachungssignale

    Fehlers zu finden, wenn dieser durch Blinken der grünen LEDs auf dem HMI Modul signalisiert wird. Vorgehensweise Allgemeines Diagnostikmenü anzeigen. Navigieren Sie die Menüs zu: Diagnostik/IED Status/Allgemein Überwachungswerte durchsuchen, um die Ursache des Fehlers zu finden. Mit den Pfeiltasten zwischen den Werten blättern. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 85: Selbstüberwachungsdaten Des Hmi

    NUM-modWarning OK Kein Fehler festgestellt. Keine. NUM-modWarning Es besteht ein Problem Uhr einstellen. Warning bei: Wenn das Problem weiterbesteht, ABB Vertreter wegen Kundendienst kontaktieren. • der Echtzeituhr. • Zeitsynchronisation. ADC-module OK Kein Fehler festgestellt. Keine. ADC-module Fail...
  • Seite 87: Abschnitt 8 Pcm 600 Kommunikationslink Pro Ied Erstellen

    Verbindung zwischen PCM 600 und IED 670 • PC oder Arbeitsstation mit dem Netzwerk verbinden • Die IP-Adressen des IED 670 im PCM 600 Projekt für jedes von der OPC Schnittstelle des PCM 600 zur Kommunikation verwendete IED RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 88: Point-To-Point Verlinkung

    Adresse und Subnet Maske ein, die Sie bestimmen können. Sichern Sie, dass Sie außerhalb des Bereiches der Adressen liegen, die von den IED 670s verwendet werden. Schließen Sie alle offenen Fenster und starten Sie PCM 600 RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 89 Administratorrechte werden benötigt, um die Konfiguration wie oben beschrieben zu ändern. en05000812.vsd IEC05000812 V1 DE Abb. 48: Schritt 1: wählen Sie Local Area Connection en05000813.vsd IEC05000813 V1 DE Abb. 49: Schritt 2: Properties im Statusfenster wählen RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 90 PCM 600 Kommunikationslink pro IED erstellen en05000814.vsd IEC05000814 V1 DE Abb. 50: Schritt 3: TCP/IP Protokoll wählen und Properties öffnen en05000815.vsd IEC05000815 V1 DE Abb. 51: Schritt 4: eine TCP/IP Adresse und Subnet Maske für den PC spezifizieren RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 91: Ied 670 Ip-Adresse In Das Projekt Eingeben

    IED auswählen, um die IP-Adresse einzugeben • öffen Sie Object Properties Fenster • Cursor platzieren in IP-Adresse IP Adresse eingeben. en05000643.vsd IEC05000643 V1 DE Abb. 52: Möglichkeit 1: IP-Adresse über das erste Assistentenfenster RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 92 IEC05000811 V1 DE Abb. 53: Möglichkeit 2: IP-Adresse über das IED Object Properties fenster Die verwendete Alternative hängt stark davon ab, ob die IP-Adresse bekannt ist.. Alternative 2 lässt jederzeit einen Wechsel der IP-Adresse zu. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 93: Iec Kommunikation

    Neustart wird der SPA/IEC Port als SPA Port betrieben. Einstellen von Slave-Nummer und Baudrate für den hinteren SPA Port Die Slave-Nummer und Baudrate sind ersichtlich auf dem lokalen HMI unter: Einstellungen/Allgemeine Einstellungen/Kommunikation/SLM Konfiguration/Rückseitiger optischer SPA/IEC Port/SPA RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 94: Eingabe Der Iec Einstellungen

    Mastersystem für das IED eingestellt ist. Überprüfung der Kommunikation Um sicherzustellen, dass die hintere Kommunikation mit dem SMS/SCS System funktioniert, gibt es einige unterschiedliche Methoden. Wählen Sie eine der folgenden Methoden. 9.2.1 Überprüfung der SPA Kommunikation Vorgehensweise RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 95: Überprüfung Der Iec Kommunikation

    PC an der Substation besfindet) oder über ein Telefonmodem über ein Telefonnetzwerk mit ITU (CCITT) Merkmalen. Tabelle 10: Max. Distanzen zwischen den Terminals/Knoten Glas < 1000 m gemäß des optischen Budgets Kunststof < 25 m (innerhalb des Schaltschranks) gemäß des optischen Budgets RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 96: Kalkulation Des Optischen Plans Für Serielle Kommunikation Mit Spa/Iec

    Verluste in Verbindungskasten, zwei Kontakte (0.5 dB/ 1 dB Kontakt) Verluste in Verbindungskasten, zwei Kontakte (1 dB/ 2 dB Kontakt) Spielraum für 2 Reparaturspleiße (0.5 dB/Spleiß) 1 dB Maximale Gesamtdämpfung 11 dB 7 dB RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 97: Abschnitt Verbindung Herstellen Und Überprüfung Der Lon Kommunikation

    Der Test kann nur durchgeführt werden, wenn das gesamte Kommunikationssystem installiert ist. Demzufolge ist der Test ein Systemtest und wird hier nicht abgehandelt. Das Kommunikationsprotokoll LON (Lokale Optische Netzwerke) steht für IED 670 Produkte als Option zur Verfügung. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 98: Das Lon Protokoll

    Das LON Protokoll ist beschrieben in der LonTalkProtocol Spezifizierungsversion 3 von Echelon Corporation. Dieses Protokoll ermöglicht die Kommunikation in Kontrollnetzen. Es ist ein Point-to-point Protokoll, mit dem alle an das Netzwerk angeschlossenen Geräte miteinander direkt kommunizieren können. Weitere RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 99: Hardware Und Software Module

    Terminals zurückzusetzen. Durch Einstellung des Parameters LONDefault=YES, wird die LON Kommunikation im Terminal zurückgesetzt und das entsprechende Verfahren kann von Beginn an neu gestartet werden. Pfad im lokalen HMI: Einstellungen\Grundeinstellungen\Kommunikation\SLM Konfiguration\optischer SPA/IEC Port hinten RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 100 Einstellparametern für die Zeitgeber angesehen werden Parameter Bereich Vorgabewert Einheit Parameterbeschreibung SessionTmo 1-60 Zeitauslösung der Kommunikationssteuerung. Nur zu ändern auf Empfehlung von ABB. RetryTmo 100-10000 2000 Zeitauslösung der Übertragungswiederholung. Nur zu ändern auf Empfehlung von ABB. IdleAckCycle 1-30 Ack aktiv halten. Nur zu ändern auf Empfehlung von ABB.
  • Seite 101: Kalkulation Des Optischen Plans Für Serielle Kommunikation Mit Lon

    2 dB Verluste in Verbindungskasten, zwei Kontakte (0.75 dB/ 1.5 dB Kontakt) Verluste in Verbindungskasten, zwei Kontakte (1dB/Kontakt) 2 dB Spielraum für Reparaturspleiße (0.5 dB/Spleiß) 0.5 dB Maximale Gesamtdämpfung 11 dB 7 dB RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 103: Abschnitt Ied Konfigurieren Und Einstellungen Ändern

    IED sich so verhält, wie gewünscht. Ein werkseitig eingestellter Standardwert wird für jeden Parameter zur Verfügung gestellt. Eine Einstellungsdatei kann erstellt werden mit Hilfe des Parametereinstellungswerkzeugs (PST), das im PCM 600 Gehäuse zur Verfügung steht. Alle Einstellungen können: RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 104: Einstellungen Über Das Lokale Hmi Eingegeben

    Ströme korrekt ist und dass sie mit den Bestellunterlagen übereinstimmt. Die primären Stromwandlerdaten werden im folgenden HMI Menüzweig eingegeben: Einstellungen/Allgemeine Einstellungen/Analoge Module/Analoge Eingänge Die folgenden Parameter müssen für jeden Stromwandler, der mit dem IED verbunden ist, eingestellt werden: RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 105: Einstellungen Und Konfiguration Von Einem Pc Downloaden

    IED blinkt und die grüne LED leuchtet während sich das IED in Konfigurationsmodus befindet. Wenn die Konfiguration heruntergeladen und abgeschlossen ist, kehrt das IED automatisch in normalen Modus zurück. Weitere Anweisungen finden Sie in den Benutzerhandbüchern für PCM 600. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 107: Abschnitt Einstellungen Verifizieren Durch Sekundäre

    Falls die Prüfgeräte nicht in der Lage sind, den Phasenwinkel anzugeben, ist ein getrenntes Phasenwinkelmessgerät erforderlich. Bereiten Sie das IED vor, bevor einen bestimmte Funktion geprüft wird. Das Logikdiagramm der geprüften Schutzfunktion muss bei der Durchführung des RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 108: Vorbereitung Zur Prüfung

    Bediener kann demnach die Verbindung verifizieren und dass die analogen Eingangssignale korrekt gemessen und aufgezeichnet werden, durch Einspeisung der erforderlichen Ströme und Spannungen für das spezifische IED. Um das Testen noch effektiver zu gestalten, kann der Protection and Control IED Manager (PCM RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 109: Vorbereitung Der Verbindung Zur Testausrüstung

    Niemals die sekundäre Verbindung des Stromtransformatorkreises ohne Kurzschließen der sekundären Windung des Transformators trennen. Die Bedienung eines Stromtransformators mit offener sekundärer Windung wird einen massiven Potentialaufbau hervorrufen, der den Transformator beschädigen und Verletzungen hervorrufen kann. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 110: Ied In Den Testmodus Setzen

    Verbindung der Nullstromleiter gewidmet werden. Stellen Sie sicher, dass die logischen Eingangs- und Ausgangssignale in dem Logikdiagramm für die getestete Funktion mit den entsprechenden binären Eingängen und Ausgängen des geprüften IED verbunden sind. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 111: Überprüfung Der Anschlüsse Und Analogen Eingänge

    Messungen/Analoge Primärwerte Messungen/Analoge Sekundärwerte Verhältnisfaktoreinstellungen für Strom- und Spannungswandler berücksichigen. Die abgelesene Frequenz mit der eingestellten Frequenz und die Lastflussrichtung mit dem eingespeisten Strom vergleichen. Frequenz und Wirkleistung befinden sich im lokalen HMI unter: RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 112: Freigabe Der Zu Testenden Funktion/En

    Zu der Funktionsinstanz wechseln, die freigegeben werden soll. Verwenden Sie die linke und rechte Pfeiltaste. ‘E’ drücken, wenn die gewünschte Funktion gefunden worden ist. „Ja" wählen. 'E' drücken und die neue Einstellung ist gültig. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 113: Störungsbericht

    PCM 600 Tool. Diese Dateien können ausgewertet werden mit jedem Tool, das Comtrade formatierte Störungsdateien lesen kann. Ein Drucker könnte hilfreich sein zur Erstellung von Ausdrucken. Das Verhalten der Störungsaufzeichnungsfunktion kann überprüft werden beim Testen der IED RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 114: Ereignisaufzeichnung (Er)

    Navigieren Sie zum Textmodusschalter. Wechseln Sie die Einstellung "EIN" nach "AUS". Drücken Sie die 'E' Taste und die rechte Pfeiltaste. Antworten Sie 'JA' und drücken Sie die 'E' Taste und verlassen Sie die Menüs. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 115: Grundlegende Ied Funktionen

    Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. 12.4 Differentialschutz 12.4.1 Hochohmischer Differentialschutz (PDIF, 87) Bereiten Sie das IED zur Überprüfung der Einstellungen wie in diesem Kapitel unter Abschnitt "Überblick" und Abschnitt "Vorbereitung zur Prüfung" beschrieben, vor. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 116: Überprüfung Der Einstellungen

    Abschließen des Tests Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Wiederherstellung der Anschlüsse und Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 117: Leitungsdifferentialschutz (Pdif)

    Abschnitt "Vorbereitung zur Prüfung" beschrieben, vor. Der Leitungsdifferentialschutz wird mit räumlich getrennten RED 670 Einheiten überprüft. Es ist wichtig, zu beachten, dass lokale Aktionen in einem IED die Ansprechung in IEDs in der Gegenstation auslösen kann. Im Test der Leitungsdifferentialfunktion müssen Aktionen in allen beteiligten RED 670...
  • Seite 118: Abschließen Des Tests

    Auslösezeiten durch Einspeisung eines Stroms in Phase 1 ermitteln. Der eingespeiste Strom muss das 4-fache des Ansprechstroms betragen. Die Zeitmessung wird durch den Tripausgang von der RED 670 Einheit angehalten. Inversfehlerdiskriminator Überprüfen durch Einspeisen von dreiphasigem Strom mit geänderter Phasenfolge: Phasen L1 and L2 schalten. Der...
  • Seite 119: Impedanzschutz

    Zur Verifizierung der mho-Kennlinien müssen mindestens 2 Punkte getestet werden. Im Folgenden haben wir drei Testpunkte eingebracht. Da die Mho- Kennlinien immer durch den Ursprung verlaufen, wird automatisch ein vierter Punkt für die Kennline erstellt. 12.5.1.1 Phase/Phase Fehler RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 120: Phase-Zu Erde Fehler

    Zeitgeber tPP für die aktuelle Zone abgelaufen ist, werden auch die Signale TRIP, TRPP und TRx aktiviert. 12.5.1.2 Phase-zu Erde Fehler Zur Einfachheit schlagen wir dieselben Testpunkte wie für Phase/Phase Fehler vor, jedoch mit Berücksichtigung neuer Impedanzwerte. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 121: Phasenauswahl Mit Lastverletzung (Pdis, 21)

    Bereiten Sie das Terminal zur Überprüfung der Einstellungen wie in diesem Kapitel unter Abschnitt "Vorbereitung zur Prüfung"beschrieben, vor. Die Phasenauswahl spricht nach denselben Messprinzipien wie die Impedanzmesszonen an. Daher ist es nötig, die gleichen Prinzipien wie für den RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 122 ArgNegRes=115 ArgDir=15 Erdschlussschleife ArgLd=30 X (Ohm/phase) ArgLd × ArgNegDir 60 deg R (Ohm/phase) ArgDir 20% of RLdFw 80% of RLdFw en05000496.vsd RFFwPE IEC05000496 V1 DE Abb. 59: Ansprechcharakteristik für Phasenauswahlelement, vorwärts gerichteter Einzelphasenfehler. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 123 0.2• RLdFw 0.8•RLdFw en05000497.vsd 0.5•RFFwPP IEC05000497 V1 DE Abb. 60: Phasenauswahlcharakteristik für Phase/Phase Fehler. (Ohm/phase) 90 deg × ArgLd ArgNegRes ArgDir 0.2•RLdFw 0.8•RLdFw 0.5•RFFwPE en05000498.vsd IEC05000498 V1 DE Abb. 61: Phasenauswahlcharakteristik für 3-Phasen Fehler. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 124 EQUATION1483 V1 DE R=0.8·RLdFw × × » × 0.346 RLdFw RLdFw tan( ArgLd (Equation 13) (Equation 11) EQUATION1487 V1 DE EQUATION1485 V1 DE × 0.2 RLdFw (Equation 12) EQUATION1486 V1 DE Fortsetzung auf nächster Seite RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 125 Die Tabelle zeigt Testpunkte für Phase zu Erde Schleifen, die zusammen mit Abbildung 59verwendet werden. Tabelle 22: Testpunkte für Phase-Phase Schleifen L1–L2 Prüfpunkt Wert Kommentare RIPP X1 Einstellung X=0.85· × 0.85 RFFwPP (Equation 26) EQUATION1461 V1 DE Fortsetzung auf nächster Seite RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 126 Hinweis! Diese Testpunkte sollte anstatt von Punkt 4, R=0.5·RFFwPP 5 und 6 verwendet werden, wenn die geformte Ladecharakteristik nicht aktiviert ist (OperationLdCmd=OFF) Die Tabelle zeigt Testpunkte für Phase/Phase Schleifen,die zusammen mit Abbildung 59verwendet werden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 127 Hinweis! Diese Testpunkte sollten anstatt von Punkt 4, RFFwPP R=0.5· 5 , 6 und 7 verwendet werden, wenn die geformte Ladecharakteristik nicht aktiviert ist (OperationLdCmd=OFF) Die Tabelle zeigt Testpunkte für 3-Phasen Schleifen,die zusammen mit Abbildung 59verwendet werden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 128: Messen Der Ansprechlimits Der Eingestellten Werte

    Fehlerbedingung vorgeben und die gemessene Impedanz langsam senken, um den Ansprechwert des Phase/ Erde Kreislaufes L3 zu finden, Testpunkt P1, gemäß Abb. 21. Messergebnis mit erwartetem Wert in der Tabelle vergleichen 21. Die entsprechenden Binärsignale, die den Nutzer über die Ansprechung der Phasenwahlelemente informieren, sind auf dem lokalen HMI erreichbar unter dem Menü:...
  • Seite 129 Einstellungen gemäß der Auswahlebene und der andere zur Verifizierung der Ansprechung der PSD Funktion. Die empfohlenen Testpunkte zur Validierung der Einstellungen sind gemäß der Abbildung nummeriert.62 Tests der Interaktionen oder Kombinationen, die nicht konfiguriert sind, werden in dieser Instruktion nicht berücksichtigt. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 130: Überprüfung Der Einstellungen

    IEC07000116 V1 DE Abb. 62: Ansprechprinzip und Charakteristik der PSD Funktion Wobei: RLdInFw=RLdOutFw ·KLdRFw RLdInRv=RLdOutRv ·KLdRRv X1OutFw=X1InFw+(RLdOutFw-RLdInFw) X1OutRv=X1InRv+(RLdOutFw-RLdInFw) 12.5.3.1 Überprüfung der Einstellungen Vorbedingungen Die folgenden Ausgangssignale müssen an einem binären Ausgang verfügbar sein: ZOUT Vorgehensweise RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 131: Einstellungen Verifizieren Durch Sekundäre Einspeisung

    Die gemessende Impedanz langsam senken und den Ansprechwert des Signals ZOUT überwachen. Den Ansprechwert mit der Einstellungstabelle prüfen. Die notwendige der Einstellung des Testequipments vornehmen und Paragraf 4 und 5 für Punkt 2, 3 und 4 gemäß Abb. wiederholen. 12.5.3.2 Testen der PSD Funktion Vorbedingungen Die folgenden Ausgangssignale müssen an einem binären Ausgang konfiguriert...
  • Seite 132: Testen Des Blockierungseingangs, Interaktion Zwischen Phs Und Psd

    Leistungsschwankungsbedingungen und dem simultanen Auftreten verschiedener Fehler mit kontrollierter Fehlerimpedanz zu. Aus diesem Grunde ist es nötig, die Logik durch Verbinden des ZMR--STPSD Eingangssignals mit einigen anderen funktionellen Signalen, die für Testzwecke genutzt werden, zu aktivieren. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 133: Testen Der Träger Sende- Und Auslösesignale

    Restüberstromschutz, wenn das ZMR so konfiguriert ist, dass es von diesem Schutz kontrolliert wird. Vorgehensweise Einphasigen Fehler in beiden Leistungsschwankungszonen initiieren. Absichern, dass keines der ZMR--CS und PSL--TRIP Ausgangssignale nach den Zeitverzögerungen tCS und tTrip erscheint. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 134: Kontrolle Der Unterreichweitenzone

    Ansprechzeit entspricht, muss ermittelt werden. Auch das funktionale Ausgnagssignal ZMR--BLKZMOR überwachen, welches für kurze Zeit erscheinen muss. Sichern Sie, dass die Originalkonfiguration des IED und die Originaleinstellungen aller Einstellparameter eingestellt werden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 135: Abschließen Des Tests

    Impedanz nach 1 s erreicht ist. Da die Speisungsspannung niedriger als 0.92 UBase ist, muss das START signal aktiviert werden. Zusätzlich dazu muss das Signal ZONE1 aktiviert werden. N1Limit auf 1 setzen und Punkt 4 wiederholen. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 136 Nun müssen die Signale TRIP2 und TRIP aktiviert werden. Zone 1 Zone 2 X’ REG 670 Polfehlerimpedanzbewegung Zone 2 Auslöse Zone 1 winkel Warnwinkel en07000099.vsd IEC07000099 V1 DE Abb. 63: Einstellung des Polungsfehlerschutzes RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 137: Abschließen Des Tests

    FUSE Funktion integriert ist, aktiviert. Letzteres wird mit der Vorfehlerbedingung durchgeführt, wo die Phasenspannungen- und ströme bei Null liegen. Ein umgekehrter Dreiphasenfehler mit Nullimpedanz und ein Dreiphasenfehler mit einer Impedanz entsprechend der gesamten Leitung wird RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 138: Externe Aktivierung Der Psof Funktion

    Die Phasenvorzugslogik wird in Verbindung mit dem Distanzschutz getestet. Der Distanzschutz und die Phasenvorzugslogik werden auf Werte gemäß der real eingestellten Verwendungswerte eingestellt. Der Test wird durch Einspeisung von Spannung und Strom durchgeführt, wo die Amplitude von Strom RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 139: Abschließen Des Tests

    Abschließen des Tests Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Wiederherstellung der Anschlüsse und Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 140: Stromschutz

    Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. 12.6.2 Vierstufen-Phasen-Überstromschutz (PTOC, 51/67) Bereiten Sie das IED zur Überprüfung der Einstellungen wie in diesem Kapitel "Überblick" unter Abschnitt "Überblick" und Abschnitt beschrieben, vor. Gerichtete UMZ-Funktion, Phasen RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 141: Überprüfung Der Einstellungen

    10. Den eingespeisten Strom auf 200% des Ansprechwerts der getesteten Stufe erhöhen, den Strom einschalten und die Zeitverzögerung überprüfen. Für Verzögerungskurven die Ansprechzeit bei einem Strom von 110 % des Ansprechstroms überprüfen für tMin. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 142: Abschließen Des Tests

    Einstellung zuführen. Erhöhung des eingespeisten Stroms in der Ln oder Mittelleiterphase (Summenstromeingang) bis das Auslösesignal auftritt. Fehlerstrom abschalten. Die maximale zulässige Überlastung der Stromkreisläufe im IED beachten. Gemessenen Ansprechstrom mit dem Einstellungswert vergleichen. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 143: Abschließen Des Tests

    110 % des Ansprechstroms für tmin überprüfen. Überprüfen, dass alle Auslöse- und Anregekontakte entsprechend der Konfiguration funktionieren (Signal Matrix) 10. Die Richtung des eingespeisten Stroms umkehren und sicherstellen, dass der Schutz nicht auslöst. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 144: Vierschritt Ungerichteter Überstromschutz

    "Überblick" und Abschnitt "Vorbereitung zur Prüfung" dieses Kapitels vor. Abbildung65 zeigt die prinzipielle Verbindung des Testsets während der Prüfeinrichtung des empfindlich gerichteten ohmschen Überstromschutzes. Überwachen Sie, dass die polarisierende Spannung gleich -3U ist. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 145: Messen Der Ansprechzeit Und Zeitbegrenzung Der Eingestellten Werte

    (RCADir - j) =INcosPhi>. wenn I Ergebnisse mit eingestelltem Wert vergleichen. Eingestellte Kennlinie erwägen, siehe Abbildung und Abbildung 67. Ansprechzeit des Zeitgebers messen, indem ein zweifacher Strom des eingestellten INcosPhi> Wertes und die polarisierende Spannung 1.2xUNRel>. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 146 Spannung mit dem eingestellten Wert UNRel> vergleichen. Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Betriebsbereich RCA = 0° en06000650.vsd IEC06000650 V1 DE Abb. 66: Kennlinie mit ROADir Begrenzung RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 147 Messung mit Winkeln j = RCADir +/- 45° dass das Messelement anspricht, cos (RCADir - j) = SN>. wenn 3l Ergebnisse mit eingestelltem Wert vergleichen. tDef. Ansprechzeit des Zeitgebers messen, indem 1.2xUNRel> und ein zweifacher Strom des eingestellten SN> Ansprechwertes zugeführt wird. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 148 Messung der Ansprechzeit des Zeitgebers durch Einspeisung des Stroms, um zweimal den eingestellten S Ansprechwert zu erhalten. Ergebnisse mit eingestelltem Wert vergleichen. tDef. Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 149: Nicht Gerichteter Erdungsfehlerstromschutz Vorgehensweise

    Ergebnisse mit eingestelltem tUNNonDir Ansprechwert vergleichen. Eine Spannung 0.8xUNRel>und einen Strom zuführen, der hoch genug ist, die gerichtete Funktion bei geschlossenem Winkel anzusprechen. Spannung erhöhen, bis die gerichtete Funktion freigegen wird. Messwert mit dem eingestellten Ansprechwert UNRel> vergleichen. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 150: Abschließen Des Tests

    Zeitgeber zu stoppen. “TEMP” Werte ablesen. Vergleichen mit der Einstellung von TripTemp. Den binären Eingang BLOCK aktivieren. Die Signale ALARM, START und TRIP sollten verschwinden. Den binären Eingang BLOCK zurücksetzen. 10. Rücksetzungsgrenze (TdReset) prüfen. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 151: Abschließen Des Tests

    Ausgabesignale, eine Liste der Einstellungsparameter und technische Daten für die Funktion. Die Prüfgeräte sollten dreiphasige Stromzufuhr ermöglichen (und für einige Start auch Spannungszufuhr). Größe und Winkel der Ströme (und Spannungen) sollten variabel sein. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 152: Überprüfung Des Phasenstrom-Anregewerts,P

    Fehlerbedingung vorgeben, einschließlich Start des BFP, mit einem Strom unter dem eingestellten IN>. Fehler wiederholen und Strom in Schritten bis zur Auslösung erhöhen. Ergebnis der Messung vergleichen mit eingestelltem IN>. AC und StartEingangssignale trennen. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 153: Überprüfung Der Auslösewiederholungs- Und Reserveauslösezeiten

    AusWiederholung=I>AusWiederholungModus= Stromprüfung Vorgehensweise Einstellung Aus-Wiederholung=I> prüfung. Fehlerbedingung vorgeben, einschließlich Start von BFP, deutlich oberhalb des eingestellten Stromwerts. Sicherstellen, dass Aus-Wiederholung nach der eingestellten Zeit erreicht wird. t1 und Back-up Auslösung nach Zeit t2 RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 154: Überprüfung Der Reserveauslösung

    Der normale Modus BuTripMode = „1 von 3” sollte in den obigen Tests überprüft worden sein. In entsprechenden Fällen können die Betriebsarten “1 von 4” und “2 von 4” überprüft werden. Modus unten auswählen in Übereinstimmung mit dem aktuellen Fall. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 155: Überprüfung Des Falles "Leistungsschalter Nicht Bereit, Mitnahme Unverzögert

    Sicherstellen, dass keine Reserveauslösung erreicht wird. Getrenntes AC und StartEingangssignale. 12.6.7.6 Überprüfung des Falles "Leistungsschalter nicht bereit, Mitnahme unverzögert" Gilt für den Fall, dass das Signal "CB gestört - keine Auslösung möglich" mit dem Eingang CBFLTverbunden ist. Vorgehensweise RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 156: Überprüfung Des Falles Funktionsmodus=Kontakt

    Tests in nur einer Phase durchzuführen, oder bei dreiphasigenAuslösungsanwendungen nur für dreiphasigeauslösung. Überprüfen des Falles mit Fehlerstrom über dem Einstellungswert IP>Pickup_PH TDie Ansprechung soll erfolgen wie in FunktionsModus = Strom. Vorgehensweise RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 157: Abschließen Des Tests

    Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. 12.6.8 T-Zonen Schutz (PTOC, 50STB) Bereiten Sie das IED zur Überprüfung der Einstellungen wie in diesem Kapitel unter Abschnitt "Überblick" und Abschnitt "Vorbereitung zur Prüfung" beschrieben, vor. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 158: Messen Der Ansprechlimits Der Eingestellten Werte

    Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. 12.6.9 Pol dissonanzschutz (RPLD, 52PD) Bereiten Sie das Terminal zur Überprüfung der Einstellungen wie in diesem Kapitel "Vorbereitung zur Prüfung" unter Abschnitt "Vorbereitung zur Prüfung" und Abschnitt beschrieben, vor. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 159: Überprüfung Der Einstellungen

    Verwenden Sie das Auslösesignal des konfigurierten Binärausgangs, um den Zeitgeber zu stoppen. 15. CLOSECMD deaktivieren. Verringern Sie einen Strom mit 80 % des unsymmetrischen Stromlevels im Vergleich zu den beiden anderen Phasen. CLOSECMD aktivieren. Es sollte keine Auslösung erfolgen. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 160: Abschließen Des Tests

    EQUATION1697 V1 DE × × × (Equation 62) EQUATION2055 V1 DE Arone × × (Equation 63) EQUATION1698 V1 DE PosSeq = × × PosSeq PosSeq (Equation 64) EQUATION1699 V1 DE Fortsetzung auf nächster Seite RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 161: Abschließen Des Tests

    Abschließen des Tests Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Wiederherstellung der Anschlüsse und Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 162: Gerichteter Überstromschutz (Pdop)

    (Equation 72) EQUATION1698 V1 DE PosSeq = × × PosSeq PosSeq (Equation 73) EQUATION1699 V1 DE L1L2 × (Equation 74) EQUATION1700 V1 DE L1L2 × (Equation 75) EQUATION1701 V1 DE Fortsetzung auf nächster Seite RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 163: Abschließen Des Tests

    Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. 12.6.12 Test auf Kabelbruch (BRC) Bereiten Sie das Terminal zur Überprüfung der Einstellungen wie in diesem Kapitel "Überblick" unter Abschnitt "Überblick" und Abschnitt beschrieben, vor. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 164: Messen Der Ansprechzeit Und Zeitbegrenzung Der Eingestellten Werte

    Spannungsschutz 12.7.1 Zwei Schritt Unterspannungsschutz (PTUV, 27) Bereiten Sie das IED zur Überprüfung der Einstellungen wie in diesem Kapitel unter Abschnitt "Überblick" und Abschnitt "Vorbereitung zur Prüfung" beschrieben, vor. 12.7.1.1 Überprüfung der Einstellungen RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 165: Erweitertes Testen Vorgehensweise

    12.7.2 Zwei Schritt Überspannungsschutz (PTOV, 59) Bereiten Sie das IED zur Überprüfung der Einstellungen wie in diesem Kapitel unter Abschnitt "Überblick" und Abschnitt "Vorbereitung zur Prüfung" beschrieben, vor. 12.7.2.1 Überprüfung der Einstellungen Vorgehensweise RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 166: Abschließen Des Tests

    Abschließen des Tests Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Wiederherstellung der Anschlüsse und Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 167: Übererregungsschutz (Pvph, 24)

    Zeitkurve durch Einspeisen einer Spannung entsprechend 1.3 x Emaxcont überprüfen. 14. Letztlich sicherstellen, dass die Start und Auslöseinformationen im Ereignismenü gespeichert sind. Informationen zur Benutzung des Ereignismenüs befinden sich im IED 670 Benutzerhandbuch. (Dokumentennummer, siehe Abschnitt ""). RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 168: Abschließen Des Tests

    69. Spannung höher als den höchsten Einstellungswert desUDTrip, U1Low und U2Low auf den U1 Dreiphaseneingängen und auf einer Phase der U2 iEingänge gemäß der Darstellung eingeben 69. Das Spannungsdifferential START Signal ist eingestellt. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 169 Die Verbindungen zu U1 müssen gewechselt werden, um eine andere Phase zu testen. (UL1 zu UL2, UL2 zu UL3, UL3 zu UL1) Prüfung von U2Low Vorgehensweise Spannungen gemäß des gültigen Schaltplans und der Graphik mit dem IED verbinden 70. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 170: Prüfung Von Spannungsdifferentialauslösung Und Alarmleveln

    Prüfen Sie das U2 Blockierungslevel, indem das Spannungslevel beim Reset mit der eingestellten Unterspannungsblockierung U2Low verglichen wird. 12.7.5.2 Prüfung von Spannungsdifferentialauslösung und Alarmleveln Vorgehensweise Spannungen gemäß des gültigen Schaltplans und der Graphik mit dem IED verbinden 71. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 171: Prüfen Der Auslösung Und Auslöserücksetzungszeitgebern

    Schritte 1 bis 2 wiederholen, um die anderen Phasen zu prüfen. Die Verbindungen zu U1 müssen gewechselt werden, um eine andere Phase zu testen. (UL1 zu UL2, UL2 zu UL3, UL3 zu UL1) 12.7.5.3 Prüfen der Auslösung und Auslöserücksetzungszeitgebern Verfahren RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 172: Letztendliche Einstellung Zur Kompensations Von Vt Verhältnisunterschieden

    Abschließen des Tests Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Wiederherstellung der Anschlüsse und Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 173: Test Auf Spannungsverlust (Lov)

    15. Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. 12.7.6.2 Abschließen des Tests Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Wiederherstellung der Anschlüsse und RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 174: Frequenzschutz

    Sicherstellen, das die IED Einstellungen korrekt sind, insbesondere die StartFrequency, IntBlkStVal, und der tTrip . Das Terminal mit Drei-Phasen-Spannungen mit Nennwerten speisen. Langsam die Größe der angelegten Spannung senken, bis das BLKDMAGN Signal auftritt. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 175: Abschließen Des Tests

    Sofort die Frequenz der angelegten Spannung auf einen Wert, der ca. 20 % höher als der Ansprechwert ist, steigern. Zeitverzögerung des Auslöse-Signals messen und mit dem eingestellten Wert vergleichen. Erweitertes Testen Vorgehensweise Der obige Test kann zur Überprüfung der Rückfallzeit wiederholt werden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 176: Abschließen Des Tests

    Frequenz der angewendeten Spannung langsam senken mit steigendem Gradienten, der letzendlich die Einstellung des StartFreqGradübersteigt und prüfen, ob das START Signal erscheint. Den Ansprechwert notieren und mit dem Einstellwert vergleichen. Frequenz auf Nennansprechbedingungen steigern und Null-Gradienz. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 177: Abschließen Des Tests

    3-phasigen Gruppe, der Unterschied zwischen maximalen und minimalen Größen (Unsymmetrie) können abgeleitet und dann in der Funktion eingesetzt werden. Aufgrund der vielseitigen Möglichkeiten des GF, aber auch der Möglichkeiten logischer Kombinationen in der CAP-Konfiguration der Ausgänge von mehr als RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 178: Integrierte Überstromfunktion (Ungerichtet)

    Einfluss auf den Betrieb muss berechnet werden, wenn das Testen des Ansprechwerts beendet ist. Vorgehensweise Ansprechwertmessung Der Stromstabilisierungwert muss ebenso gemessen oder berechnet werden und der Einfluss auf den Betrieb muss berechnet werden, wenn das Testen des Ansprechwerts beendet ist. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 179: Überstromfunktion Mit Spannungsstabilisierung

    (Verzögerung für negativen rca Winkel und Voreilung für positiven rca Winkel), den Winkel der betreffenden Spannung gleich dem eingestellten charakteristischen Relaiswinkel (rca-dir) einstellen, wenn Vorwärtsrichtungsfunktion ausgewählt ist und der CTstarpoint Konfigurationsparameter auf ToObject eingestellt ist. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 180: Über-/Unterspannungsfunktion

    Prüfgerät getestet, der zum Testen der Messfunktionen des IED 670 verwendet wird. Die Bedingung für diese Prozedur besteht darin, dass die Einstellung des IMinOp geringer ist als die Einstellung des Ip>Block 12.10.1.1 Überprüfung der Einstellungen Vorgehensweise RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 181: Abschließen Des Tests

    Test/Funktionsstatus/Sekundäre Systemüberwachung/FuseFailure(RFUF)/ 12.10.2.1 Prüfen, ob die binären Ein- und Ausgänge erwartungsgemäß ansprechen Vorgehensweise Mit der Prüfeinrichtung dreiphasige Ströme und dreiphasige Spannungen mit den jeweiligen Nennwerten ausgeben. Verbinden Sie die Gleichspannung mit dem DISCPO Binäreingang. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 182: Messen Des Ansprechwertes Für Die Gegenstromfunktion

    Langsam die gemessene Spannung in einer Phase verkleinern, bis das BLKU Signal erscheint. Die gemessene Spannung aufzeichnen und die entsprechende Gegenspannung nach der Gleichung errechnen. Beachten, dass die Spannungen in der Gleichung Zeiger sind: RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 183: Messen Des Ansprechwertes Für Die Nullstromfunktion

    3U0> ein Prozentwert der Basisspannung U1b) der Mitstromansprechspannung ist. 12.10.2.4 Prüfen der Ansprechung der duv/dt und di/dt basierten Funktion Prüfen der Ansprechung der du/dt und di/dt basierten Funktion, wenn im IED enthalten. Vorgehensweise RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 184: Abschließen Des Tests

    12.11 Steuerung 12.11.1 Synchrocheck und Anregungsprüfung (RSYN, 25) Dieser Abschnitt enthält Instruktionen, wie die Synchronitäts- und Anregungsprüfung für Einzel- und Doppelleistungsschalter mit oder ohne Synchronisierungsfunktion und für 1½ Leistungsschalter Anornungen durchzuführen ist. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 185 Testens verwendet werden muss. Die Beschreibung stellt den Test der Version für eine Sammelschiene dar. Abbildung stellt die allgemeine Testverbindung für einen 1½ Leistungsschalter Durchmesser mit einer Einphasenspannung, die an einem Leitungsende verbunden ist, dar. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 186 Allgemeine Testverbindung mit Dreiphasenspannung an einem Leitungsende REx670 U-Bus1 Prüfeinrichtung U3PBB1 U-Bus2 U3PBB2 U-Line2 U3PLN2 U-Line1 U3PLN1 UMeasure Ph/N Ph/Ph en05000481.vsd IEC05000481 V1 DE Abb. 73: Allgemeine Testverbindung für einen 1½ Leistungsschalter Durchmesser mit Einphasenspannung an einem Leitungsende RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 187: Testen Der Synchronitätsfunktion

    ManEnerg ManEnergDBDL UHighBusEnerg 80%UBase UHighineEnerg 80%UBase ULowBusEnerg 30%UBase ULowLineEnerg 30%UBase UMaxEnerg 125%UBase OperationSynch UHighBusSynch 70%UBase UHighLineSynch 70%UBase UVDiffSynch 15%UBase FreqDiffMin 0.01 Hz FreqDiffMax 0.22 Hz tMaxSynch 600 sec OperationSC Fortsetzung auf nächster Seite RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 188: Testen Des Frequenzunterschieds

    Verifizieren, dass der Schließbefehl nicht erteilt wird, wenn der Frequenzunterschied niedriger als der Einstellungswert fSynMin ist. 12.11.1.2 Testen der Synchronitätsprüfung Während des Testens der Synchronitätstestfunktion für ein Einzelfeld, müssen die Spannungseingänge verwendet werden: RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 189: Spannungseingänge

    Spannungen zuführen U-Leitung (z.B.) = 80% UBase und der U-Bus = 80% UBase . Prüfen Sie, ob die AUTOENOK und MANENOK Ausgänge aktiviert sind. Der Test kann mit verschiedenen Spannungswerten wiederholt werden, um zu verifizieren, dass die Funktion für Werte unter den Einstellungswerten RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 190: Testen Des Phasenwinkelunterschieds

    Testen des Phasenunterschieds. Phasenwinkel zwischen +dφ and —dφ ändern und verifizieren, dass die beiden Ausgänge für Phasenunterschiede zwischen diesen Werten aktiviert sind, jedoch nicht für Phasenunterschiede außerhalb, siehe Abb. 74. Testen des Frequenzunterschieds Der Frequenzunterschiedstest sollte verifizieren, dass die Operation ausgeführt wird, wenn der FreqDiff Frequenzunterschied niedriger als der Einstellungswert für...
  • Seite 191: Testen Des Energizing Check

    Testen der Referenzspannung Vorgehensweise Verwenden Sie dieselbe Basistestverbindung wie in Abb.72. Das UDiff zwischen der Spannung, die mit demU-Bus verbunden ist und der U-leitung muss 0% sein, so dass die AUTOOK und MANOK Ausgänge zuerst aktiviert werden.
  • Seite 192: Testen Von Tote Leitung - Sammelschiene Unter Spannung (Dllb)

    Einzelphasenspannung von 100 % UBase auf den U-Bus. Prüfen Sie, ob die AUTOENOK und MANENOK Ausgänge aktiviert sind. Verbindung wechseln, damit die U-Leitung gleich 100% ist. UBase VBase und der U-Bus ist gleich 30% UBase . RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 193 Verbinden Sie die Signale unten mit den binären Ein- und Ausgängen. Verbinden Sie die Spannungseingänge mit den analogen Eingängen, die für jeden Bus oder jede Leitung verwendet werden, abhängig vom Typen der Sammelschienenanordnung und verifizieren Sie, dass die korrekten Ausgangssignale erzeugt werden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 194: Abschließen Des Tests

    Wiedereinschaltung durch Aktivieren einer Schutzfunktion zu starten, z. B. durch Sekundäreinspeisung. Bereiten Sie das IED zur Überprüfung der Einstellungen wie in diesem Kapitel "Überblick" unter Abschnitt "Vorbereitung zur Prüfung" und Abschnitt beschrieben, vor. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 195 Testanordnung, wobei der Leistungsschalter (LS) simuliert wird durch ein externes bistabiles Relais (BR), zum Beispiel ein Relais der Bauart RXMVB2 oder RXMD oder ein Leistungsschaltersimulator von ABB. Die folgenden manuellen Schalter sind erhältlich: • Schalter oder Drucktaste zum Schließen (SC) •...
  • Seite 196: Vorbereiten Der Verifikation

    Vorbereiten der Verifikation Vorgehensweise Funktionseinstellungen überprüfen. Im HMI Baum befinden sie sich unter: Einstellungen/Einstellung Gruppe N/Kontrolle/Autorecloser(RREC,79) Wenn Timer Einstellungen verringert werden zur Beschleunigung oder Vereinfachung der Prüfung, müssen sie nach der Prüfung wieder auf normale RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 197: Ein- Und Ausschalten Der Automatischen Kurzunterbrechungsfunktion Ein Und Aus

    Die zu prüfenden Testfälle entsprechend der jeweiligen Anwendung auswählen. Dies kann zum Beispiel a) dreiphasige einmalige Wiedereinschaltung, b) zweimalige Wiedereinschaltung oder c) einphasige und dreiphasige einmalige Wiedereinschaltung sein. Nachfolgend ist ein Fall mit einphasiger und dreiphasiger einmaliger Wiedereinschaltung illustriert. Vorgehensweise RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 198: Überprüfung Der Wiedereinschaltbedingungen

    Bedingungssignal entfernt wird und eine neue Sequenz abläuft, wird angezeigt, dass das Ergebnis aufgrund der geänderten Bedingung erfolgte. Bei einem Blockiersignal sollte die Vorgehensweise ähnlich sein. Starten Sie ohne das Blockier- oder Hemmsignal, dann Sequenz mit Blockier- oder Hemmsignal ablaufen lassen. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 199 Sicherstellen, dass keine AWE stattfindet. Überprüfung des Ansprechens wenn AWE auf Aus steht Vorgehensweise Sicherstellen, dass die AWE in Betrieb ist, z. B. durch AWE. AWE auf Aus einstellen, z. B. durch externe Steuerung. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 200: Testen Der Awe In Einer Mehrfach-Ls-Anordnung

    Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. 12.11.3 Apparatesteuerung (APC) Die Apparatesteuerungsfunktion besteht aus vier Typen von Funktionsblöcken, die auf lieferspezifische Art zwischen den Feldern und dem Stationslevel verbunden RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 201: Verriegelung

    Auslösefunktion durch Aktivieren der CR (HF-Empfangssignal) und CRG Eingänge mit der zum Erreichen des CACC Signals verwendeten Überreichweitenzone überprüfen. Es genügt, die Zonen mit nur einem Fehlerfall durch eine Prüfeinrichtung zu testen. 12.12.1.1 Testen der zugelassenen Untererreichung Vorgehensweise RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 202: Testen Zugelassener Übererreichung

    12.12.1.3 Testen des Blockierverfahrens Vorgehensweise Das Trägerempfangssignal (CR) des IED deaktivieren. Störungsfreie Normallastbedingungen mindestens zwei Sekunden lang an das IED anlegen. Fehler vorgeben in der vorwärts gerichteten Zone eingesetzt für Signalvergleich zur Gegenstation. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 203: Überprüfung Der Logik Für Blockadefreigabe

    Abschnitt "Überblick" und Abschnitt "Vorbereitung zur Prüfung" beschrieben, vor. Die Stromrichtungsumkehrlogik und Schwacheinspeisfunktionen werden geprüft im Rahmen der Prüfung der Impedanz- oder Üœberstromschutzzonen zusammen mit der Signalvergleich zur Gegenstation-Logik für die Distanzschutzfunktion (PSCH). RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 204: Stromrichtungsumkehr-Logik

    Auslösung (TRIP) die zuvor für den Signalvergleich zur Gegenstation mit Freigabeverfahren aufgezeichnet wurde. Setzen Sie den Zeitgeber für die Vorwärtszone und die Umkehrzone auf seine Originaleinstellung zurück. 12.12.2.2 Schwacheinspeislogik WEI Logik auf zugelassenen Plänen Vorgehensweise RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 205: Abschließen Des Tests

    Abschließen des Tests Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Wiederherstellung der Anschlüsse und Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 206: Lokale Beschleunigungslogik (Plal)

    Nachdem dies getan ist, folgen Sie den Instruktionen (siehe unten). Wenn die Stromumkehrung und die Schwacheinspeislogik für den Erde- Fehlerschutz enthalten ist, setzen Sie den Test entsprechend der folgenden Instruktion nach dem Testen der Kommunikationslogik für den RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 207: Testen Der Gerichteten Vergleichslogikfunktion

    Fehlerstrom (110 % der Einstellung) einschalten und länger als den Einstellungswert warten. tCoord. Es darf kein TRIP Signal erscheinen und der binäre Ausgang CS muss aktiviert werden. Fehlerstrom abschalten. Den binären Eingang CR aktivieren. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 208: Abschließen Des Tests

    Phasenwinkel zwischen Spannung und Strom auf 155°, der Strom führt die Spannung. Strom zuführen (155° führt die Spannung) in einer Phase zu ca. 110% des eingestellten Ansprechstroms (IN>Dir). Prüfen, ob der IRVL Ausgang nach der eingestellten zeit aktiviert wird (tPickUp). RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 209: Testen Der Schwacheinspeislogik

    Den binären Eingang CRL aktivieren. Prüfen, ob ECHO, CS und TRWEI auf dem entsprechenden Binärausgang oder dem lokalen HMI auftreten. Den binären Eingang CRL zurücksetzen. Den binären Eingang BLOCK aktivieren. Den binären Eingang CRL aktivieren. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 210: Abschließen Des Tests

    Die Beispiele der TRP Funktion sind identisch mit Ausnahme des Namen des Funktionsblocks (TRPx). Das Testen sollte vorzugsweise in Verbindung mit dem Schutzsystem und der Wiedereinschaltautomatikfunktion geschehen. 12.13.1.1 Dreiphasen Ansprechmodus Vorgehensweise RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 211: 1Ph/3Ph Ansprechmodus

    Ein Einzelphasenfehler muss beim ersten Fehler ausgegeben werden. Eine drei- Phasen Auslösung muss für den zweiten Fehler initiiert werden. Prüfen Sie, ob die entsprechenden Auslösesignale nach beiden Fehlern erscheinen. Die funktionellen Ausgänge TRIP, TRLn und TR1P müssen während des ersten RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 212: 1Ph/2Ph/3Ph Ansprechmodus

    Wiedereinschaltautomatikfunktion aktiviert wird. Nur eine Drei- PhasenAuslösung sollte für jeden separaten Fehler auftreten und aller Auslöseausgänge (TRLn) sollte jeweils aktiviert werden. Funktionale Ausgänge TRIP und TR3P müssen bei jedem Fehler aktiviert werden. Keine anderen Ausgänge dürfen aktiv sein. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 213: Leistungsschalter Verriegelung

    Aktivieren Sie kurz das eingestellte Verriegelungs- (SETLOCKOUT) -signal im IED. Prüfen Sie, ob das Leistungsschalter- (CLLKOUT) -signal gesetzt ist. Aktivieren Sie kurz danach das zurückgesetzte Verriegelungs- (RSTLKOUT) -signal im IED. Prüfen Sie, ob das Leistungsschalterverriegelungs- (CLLKOUT) -signal zurückgesetzt ist. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 214: Abschließen Des Tests

    Funktion aus und prüfen Sie, ob das Zählerergebnis der Zahl der Ansprechungen entspricht. 12.14.2 Ereignisfunktion (EV) Bereiten Sie das IED zur Überprüfung der Einstellungen wie in diesem Kapitel "Überblick" unter Abschnitt "Vorbereitung zur Prüfung" und Abschnitt beschrieben, vor. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 215: Fehlerortungsgerät (Rflo)

    Fehlern für die letzten 100 aufgezeichneten Störungen können im lokalen HMI gefunden werden unter dem Menü: Störungsaufzeichnungen/Störung #n(n = 1–100)/Allgemeine Information Wenn PCM 600 verwendet wird, wird das Ergebnis nach dem Hochladen auf der Aufzeichnungsliste angezeigt, inklusive der Umlaufauswahlinformation. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 216: Messung Des Ansprechlimits

    EQUATION124 V1 DE in % für einphasige Erde Fehler × -------------------------------------------- - 100 × × ± X0 2 X1 XM (Equation 87) EQUATION125 V1 DE in % für einphasige Fehler mit beiderseitigem Nullstrom. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 217: Abschließen Des Tests

    Abnahmetest (FAT/SAT) befindet oder als Teil dieses Systems besteht, da die Befehlfunktionsblöcke auf lieferspezifischen Weg zwischen den Feldern und der Stationsebene verbunden sind und senden. Befehl- und Sendefunktionsblöcke in der Ansprechung verschiedener eingebauter Funktionen müssen gleichzeitig mit ihren entsprechenden anderen Funktionen getetestet werden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 218: Einzelbefehl (Cd)

    Überprüfen, ob gesendete und empfangene Daten korrekt übertragen und gelesen werden. Eine Testverbindung wird in Abbildung dargestellt. Ein binäres Eingabesignal (BI) auf End1 wird konfiguriert um über den Kommunikationslink an End2 übertragen zu werden. An End2 wird das empfangene Signal konfiguriert, um RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 219 Signal empfangen wurde und das BO funktioniert. Wiederholen Sie den Test für alle Signale, die zur Übertragung über den Kommunikationslink konfiguriert worden sind. IEC07000188 V1 DE Abb. 76: Test von RTC mit E/A. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 221: Fehlerortungssystems

    Schocks, AC oder DC Übergangsströme, hohe Umgebungstemperaturen und hohe Luftfeuchtigkeit ergeben immer eine gewisse Wahrscheinlichkeit, dass Schäden entstehen könnten. Die gelieferten Geräte werden im ABB-Herstellungsprogramm ausführlichen Prüfungen und Qualitätskontrollen unterzogen. Alle Gerätetypen und deren integrierte Komponenten sind das Ergebnis ausführlicher Laborprüfung während der Entwicklungs- und Gestaltungsphase.
  • Seite 222: Inbetriebnahmetests

    Leistungsschalter nicht gleichzeitig ausgelöst werden. 13.3 Periodische Wartungstests Die Abstände der Wiederholungsprüfungen hängen von verschiedenen Faktoren ab, zum Beispiel, von der Wichtigkeit der Anlage, Umgebungsbedingungen, der RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 223: Visuelle Prüfung

    1MRK505185-UDE B Inbetriebnahme und Wartung des Fehlerortungssystems Einfachheit oder Komplexität der Geräte, statischen oder elektromechanischen Relais usw. Die normale Instandhaltungsprax der Benutzer sollte fortgesetzt werden. ABB schlägt dennoch folgende Tests vor: Alle zwei oder drei Jahre: • Sichtkontrolle der Gerätschaften.
  • Seite 224: Vorbreitung

    Relais in geladenen Kreisen testen, wo zusätliche Schutzvorrichtungen installiert sind und die Entladung des primären Kreises nicht erlaubt ist. ABB Schutzrelais werden vorzugsweise mit Komponenten des COMBITEST Testsystemsin der Information B03-9510 E beschrieben werden. Die Hauptkomponenten sind der RTXP 8/18/24 Testschalter links in jedem Schutzrelais und der RTXH 8/18/24 Testgriff, der beim sekundären Testen im...
  • Seite 225: Alarmtest

    Nach dem Wartungstest wird empfohlen, die Betriebsströme und -spannungen, die vom Schutz IED augezeichnet worden sind, zu messen. Die Servicewerte werden auf dem lokalen HMI des IED 670 oder mit dem PCM 600 Tool geprüft. Sichern RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 226: Speichern

    Daher sollte eine Liste mit allen Störungen während eines Tests erstellt werden, damit schnell zurück in Betrieb genommen werden kann, ohne etwas zu übersehen. Es sollte Punkt für Punkt zurück in Betrieb genommen werden und vom verantwortlichen Ingenieur signiert werden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 227: Abschnitt Fehlerverfolgung Und -Behebung

    Dieses Signal wird aktiviert, wenn ein oder mehrere der folgenden internen Signale aktiv sind; INT--RTCERROR, INT--IEC61850ERROR ADMnn Bereit / Fehler Analoges Eingangsmodul n ausgefallen. Durch Signalaktivierung wird das IED zurückgesetzt Fortsetzung auf nächster Seite RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 228 Hardwaremodul werden bereitgestellt, sowie Informationen über die externe Zeitsynchronisation und die interne Uhr. Alles gemäß Tabelle27. Der Verlust der Zeitsynchronisation kann nur als Warnung betrachtet werden. Das IED 670 verfügt über volle Funktionalität ohne Zeitsynchronisierung. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 229: Verwendung Von An Vorderseite Angeschlossenem Pc

    INT--FAIL (gehend) schwerwiegender Fehlerstatus INT--NUMFAIL INT--NUMFAIL (kommend) INT--NUMWARN Numerisches Modul - INT--NUMWARN (gehend) ungefährlicher Fehlerstatus INT--NUMWARN INT--NUMWARN (kommend) IOn--Error In/Out Modul No. n Status IOn--Fehler (gehend) IOn--Error IOn--Fehler (kommend) Fortsetzung auf nächster Seite RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 230: Reparaturanweisung

    Der Betrieb kann zerstört und das IED und der Messkreislauf beschädigt werden. Eine Alternative besteht darin, das IED zu öffnen und nur die fehlerhafte Schaltplatte an ABB zur Reparatur senden. Wenn eine gedruckte Schaltplatte an RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 231: Reparaturunterstützung

    14.3 Reparaturunterstützung Wenn ein IED 670 repariert werden muss, muss das ganze IED entfernt und an ein ABB Logistic Center gesendet werden. Vor der Rückgabe von Material, muss ein Ansuchen an das ABB Logistic Center gesendet werden. Email: offer.selog@se.abb.com RED 670...
  • Seite 232: Wartung

    Abschnitt 14 1MRK505185-UDE B Fehlerverfolgung und -behebung 14.4 Wartung Das IED 670 ist selbstüberwachend. Keine spezielle Wartung ist erforderlich. Anweisungen des Stromnetzbetreibers und weitere Wartungshinweise für die Wartung einzelner Komponenten müssen befolgt werden. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 233: Abschnitt Glossar

    Abschnitt 15 1MRK505185-UDE B Glossar Abschnitt 15 Glossar Informationen zu diesem Kapitel Dieses Kapitel umfasst einen Glossar mit Begriffen, Akronymen und Abkürzungen, die in der Technischen Dokumentation von ABB verwendet werden. 15.1 Glossar Wechselstrom A/D Konverter Analog- zu Digitalkonverter ADBS Amplitude der Deadband-Überwachung...
  • Seite 234 Gleichstrom Separate Fourier Umwandlung DIP-Schalter Kleiner Schalter, auf einer bedruckten Kreislaufplatte montiert DLLB Parallelschalten von spannungslosen und unter Spannung stehenden Leitungen (Dead Bus / Live Line) Dezentralisiertes Netzwerkprotokoll wie bei IEEE/ANSI Std. 1379-2000 RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 235 GOOSE Generisches objektorientiertes Substationereignis Globales Positionsbestimmungssystem GPS Zeitsynchronisierungsmodul HDLC Protokoll High Level Datalinkkontrolle, Protokoll basiert auf dem HDCL Standard HFBR Kunststofffaserverbinder Verbindertyp Mensch-Maschine-Schnittstelle HSAR Highspeed Wiedereinschaltautomatik Hochspannung HVDC Hochspannungsgleichstrom IDBS Integrierende Deadband Überwachung RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 236 IP 40 Ingressionsschutz, gemäß IEC Standard, Level 40 IP 54 Ingressionsschutz gemäß dem IEC Standard, Level 54 Internes Fehlersignal IRIG-B: InterRange Instrumentation Group Time Code Format B, Standard 200 International Telecommunications Union Lokales Gebietsnetzwerk RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 237 Periphäre Komponententrennung, eine lokales Datenbussystem Impulscodemodulierung PCM 600 Schutz- und Steuerungs-IED-Manager PC-MIP Mezzaninkartenstandard PISA Prozessoberfläche für Sensoren & Bedienungselemente PCI Mezzaninkarte POTT Zugelassene Überreichweitenübertragungsauslösung Prozesbus Datenbussystem oder LAN, an dem alle prozessnahen Komponenten angeschlossen sind. Stromversorgungsmodul RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 238 Clock" synchronisiert werden, indem die geforderte Genauigkeit geboten wird. Strömberg Schutzerfassung, Serielles Master/Slave Protokoll für Punkt-zu-Punkt Kommunikation Schalter für CB Bereitzustand Schalter oder Drucktaste zum Auslösen Sternpunkt Neutral Punkt des Transformators oder Generators Statische VAr Kommunikation RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 239 Gregorianischen Kalender. Sie wird zur Navigation von Flugzeugen und Schiffen verwendet, wo sie manchmal auch als "Zulu Zeit" bekannt ist. "Zulu" steht im phonetischen Alphabet für "Z", welches wiederum für den Längengrad Null (zero) steht. RED 670 Handbuch für Installation und Inbetriebnahme...
  • Seite 240 Abschnitt 15 1MRK505185-UDE B Glossar Unterspannung Schwacheinspeislogik Spannungswandler X.21 Eine digitale Signalisierungsschnittstelle wird primär für Telekommunikationsausrüstung verwendet Dreifacher Nullstrom. Oft als Rest- oder Erde-Fehlerstrom angezeigt. Dreifache Nullspannung. Oft als Rest- oder Neutralpunktspannung angegeben RED 670 Handbuch für Installation und Inbetriebnahme...
