7.3.3.6 Symbol „Betriebsinformationsanzeige"
7.3.3.7 Symbol „Steuerungsanzeige"
7.3.3.8 Symbol „Cluster
PR-2009-0021-DE • Änderungen vorbehalten • R5-04/2016

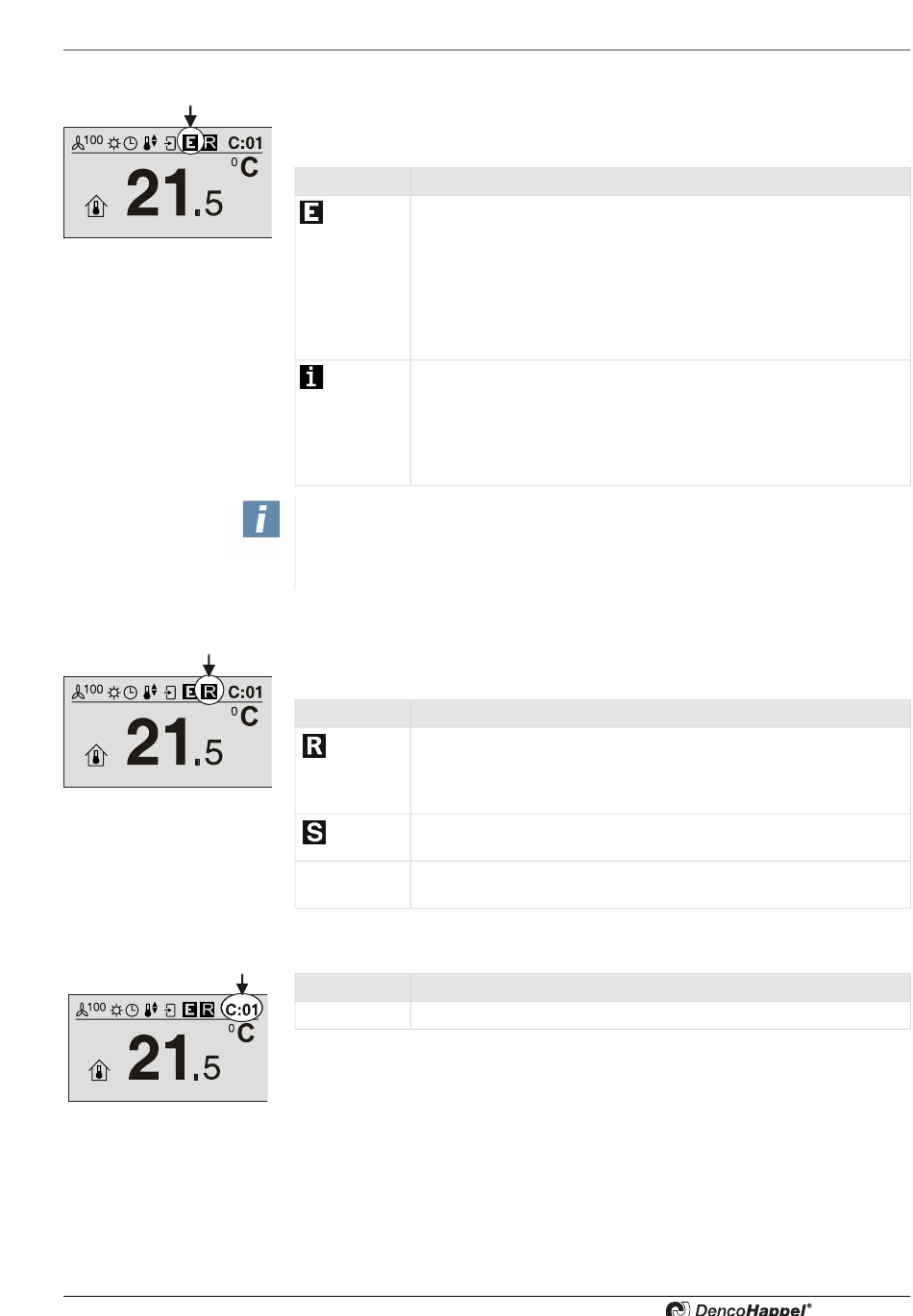

Mit dem Symbol „Betriebsinformationsanzeige" wird ein Betriebsfehler, eine Betriebs-
warnung oder eine Betriebsinfo gemeldet (im Bediengerät, in den Luftbehandlungs-
geräten oder Modulen).
Symbol Betriebsinformationsanzeige
Betriebsinformationsanzeige „E": Es liegt eine Störung (Error) vor.
Es wird ein „E" anzeigt, wenn Betriebsfehler oder Betriebswar-
nungen gemeldet werden. Z. B. hat der Motorschutz des Ventilator-
motors wegen Überhitzung ausgelöst. Solange die Betriebs-
informationsanzeige „E" angezeigt wird, ist die Störung noch
vorhanden.
Liegt der Fehler\ Warnung nicht mehr vor, erlischt die Betriebsinfor-
mationsanzeige „E".
Betriebsinformationsanzeige „i": Es liegt eine Information (Info) vor.
Wenn z. B. der Normalbetriebseingang auf dem IO-Modul geschlos-
sen ist, dann wird ein „i" angezeigt. Über den Eingang „Normalbe-
trieb" ist die Betriebsart Normalbetrieb aktiviert worden.
Liegt die Information nicht mehr vor, erlischt die Betriebsinforma-
tionsanzeige „i".
Hinweis!
Ein Betriebsfehler oder eine Betriebswarnung hat in der Anzeige Vorrang vor einer
Betriebsinfo.
Wenn ein Fehler und eine Info vorhanden sind wird das Symbol (E) angezeigt.
Mit dem Symbol „Steuerungsanzeige" wird ein externer Eingriff auf den Steuerungs-
ablauf mit einem der zwei Symbole dargestellt.
Symbol Steuerungsanzeige
Steuerungsanzeige „R": Die Steuerung bzw. die Sollwertvorgabe
erfolgt von extern (Remote); z. B. der angeschlossene Regler hat
ein geöffnetes Fenster erkannt und den Gebläsekonvektor abge-
schaltet.
Steuerungsanzeige „S": Es erfolgt ein Service-Eingriff über das
MATRIX.Net.
Keine Steuerungsanzeige: Die Steuerung arbeitet ohne einen
Eingriff externer Geräte.
Symbol Cluster
C:01
Anzeige des aktuell ausgewählten Clusters (0 - F).
