DencoHappel MATRIX Bediengerät OP71 bedienen

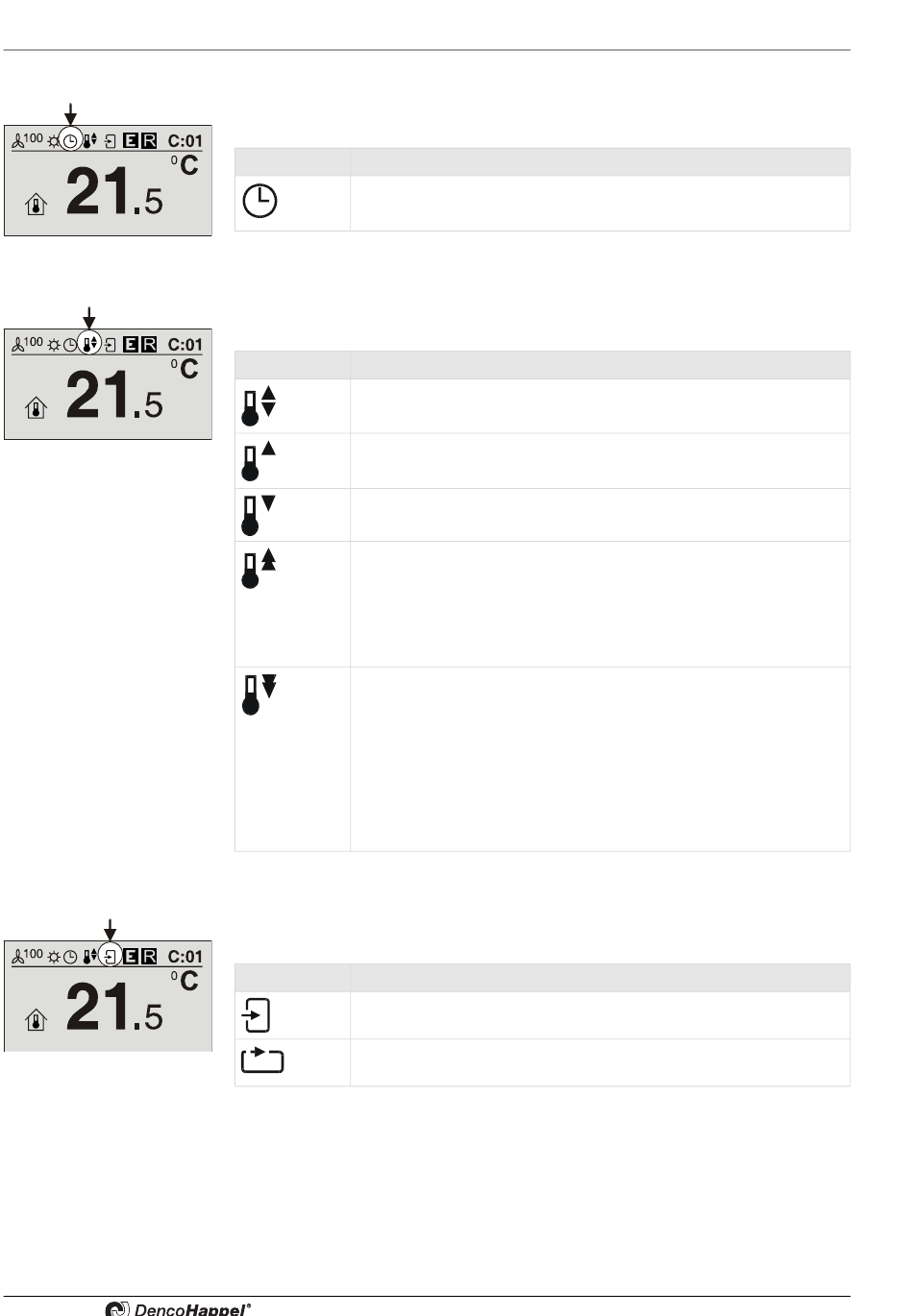

7.3.3.3 Symbol „Uhrzeitsteuerung"
7.3.3.4 Symbol „Reglerbetriebsart"
7.3.3.5 Symbol „Umluft-/Außenluftsteuerung"
40
Mit dem Symbol „Uhrzeitsteuerung" wird die aktuelle Einstellung für die Vorgabe der
Steuerung der Uhrzeit dargestellt.
Symbol Uhrzeitsteuerung
Die Betriebsart „Schaltuhr" ist eingestellt. Die Steuerung erfolgt ent-
sprechend den unter „Schaltuhr" eingestellten Zeiten.
Mit dem Symbol „Reglerbetriebsart" wird die aktuelle Einstellung für die Betriebsart der
Regelung mit einem von fünf Symbolen dargestellt.
Symbol Reglerbetriebsart
„Automatikbetrieb": Kühlen und Heizen zulässig. Die Regelung arbei-
tet automatisch nach den voreingestellten Werten.
„Heizbetrieb": Nur Heizen ist zulässig. Die Regelung arbeitet im Heiz-
betrieb nach den voreingestellten Sollwerten.
„Kühlbetrieb": Nur Kühlen ist zulässig. Die Regelung arbeitet im
Kühlbetrieb nach den voreingestellten Sollwerten.
„Aufheizphase": Die Regelung arbeitet mit den Normalbetriebs-
werten, jedoch bleibt eine angeschlossene Mischluftklappe ge-
schlossen. Die Aufheizphase wird für eine über das Servicetool
MATRIX.PC einstellbare Zeit vor Umschaltung auf Normalbetrieb
(Tagbetrieb) aktiviert. Aufheizphase nur bei Steuerung über Zeitpro-
gramm aktivierbar. Werkseinstellung: aktiv/10 min.
Passiv Kühlen: Bei Mischluftgeräten kann durch die Reglerbetriebs-
art „Passiv Kühlen" bei günstigen Außen- und Raumtemperaturver-
hältnissen der Raum mit Außenluft gekühlt werden. Diese Regler-
betriebsart kann separat für jede Gerätebetriebsart wie Absenkbe-
trieb und Normalbetrieb gewählt werden.
Auch wenn es sich bei allen Geräten in einer Gruppe um reine
Umluftgeräte handelt, kann die Option „Passiv Kühlen" ausgewählt
werden. In diesem Fall dient diese Option zur Aktivierung des Stütz-
punktbetriebs.
Mit dem Symbol „Umluft-/Außenluftsteuerung" wird die aktuelle Einstellung für die
Betriebsart der Luftsteuerung mit einem der zwei Symbole dargestellt.
Symbol Umluft-/Außenluftsteuerung
Die Betriebsart „Außenluft- bzw. Mischluftbetrieb" ist eingestellt.
Die Betriebsart „Umluftbetrieb" ist eingestellt.
