DencoHappel MATRIX Bediengerät OP71 bedienen

7.3.3 Die Symbole in der Informationsanzeige

Fr, 14:10
0: Cluster 0
1: Cluster 1
2: Cluster 2
3: Cluster 3
38

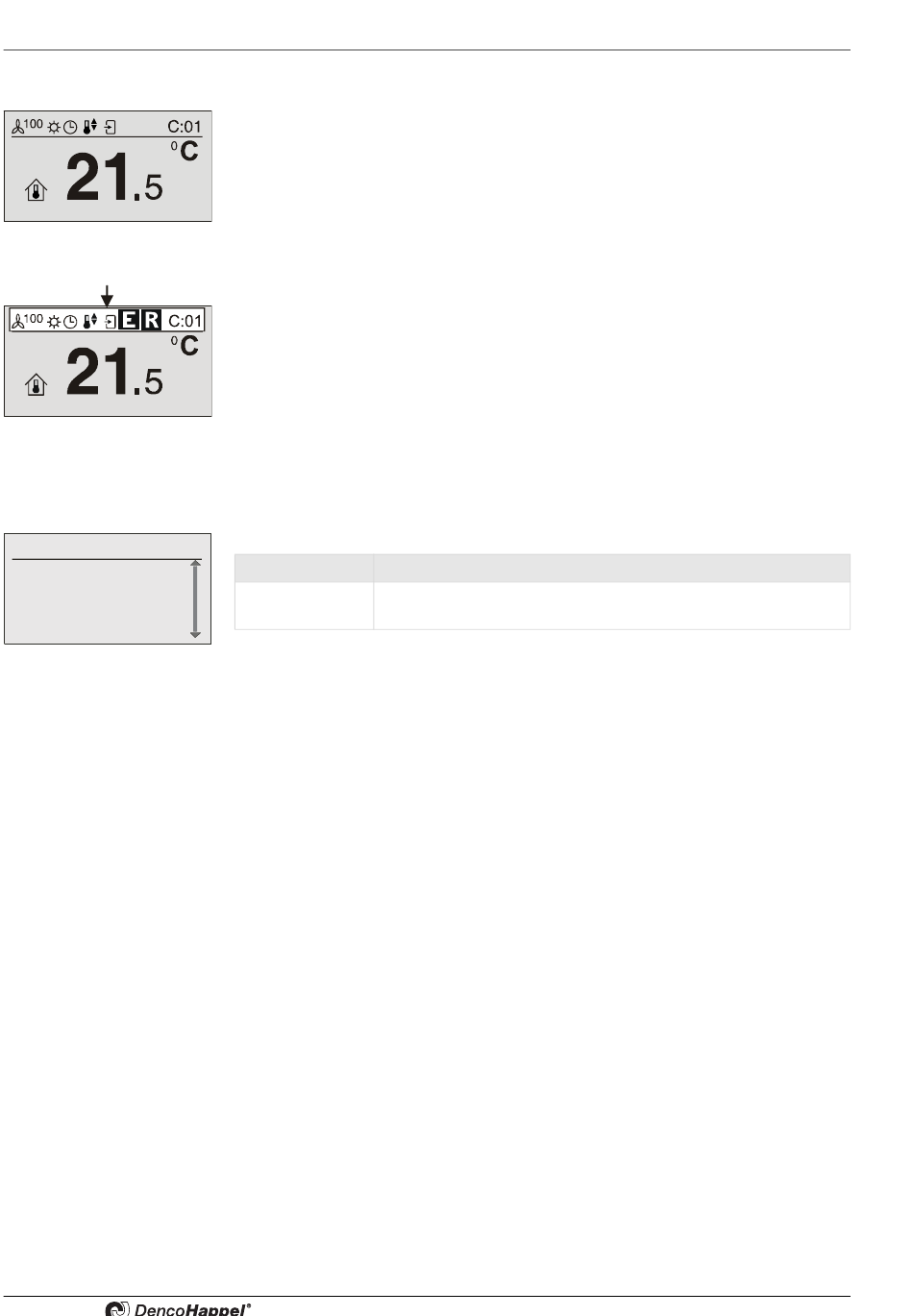

Im normalen Betriebszustand zeigt das Display des MATRIX-Bediengerätes OP71 im
Basismenü der Clusterebene das Menü „Sollwert-Raumtemperatur".
Die Anzeige gliedert sich:
– in das obere Anzeigefeld der Informationsanzeige und
– in das untere Anzeigefeld mit Symbol, Solltemperatur und Einheit.
Die beiden Felder sind durch eine Linie abgegrenzt.
Die Symbole der Informationsanzeige sind im Folgenden beschrieben.
Die Informationsanzeige zeigt maximal 7 Symbole sowie den gerade ausgewählten
Cluster. Nicht erfüllte Eigenschaften oder Zustände werden nicht angezeigt.
– Ventilatormodus (siehe Seite 39)
– Betriebsart (siehe Seite 39)
– Uhrzeitsteuerung (siehe Seite 40)
– Reglerbetriebsart (siehe Seite 40)
– Umluft-/Außenluftsteuerung (siehe Seite 40)
– Betriebsinformationsanzeige (siehe Seite 41)
– Steuerungsanzeige (siehe Seite 41)
– Ausgewählter Cluster (siehe Seite 41)
Die Uhrzeit wird ausschließlich im Basismenü „Clusterauswahl" angezeigt.
Symbol Uhrzeit
Anzeige des Wochentags und der Uhrzeit. Je nach Einstellung
Fr, 14:10
als 24-Stunden-Anzeige oder als 12-Stunden-Anzeige.
