Netzwerk MATRIX.Net

6.1.3 Gruppenstruktur beim System MATRIX 3000 und/oder MATRIX 4000

Ext
M ATRIX ® Error
Run
°C
1 20
Gerät 1
MATRIX 3000/
MATRIX 3000/
MATRIX 4000 MATRIX 4000
MATRIX.Net MATRIX.Net

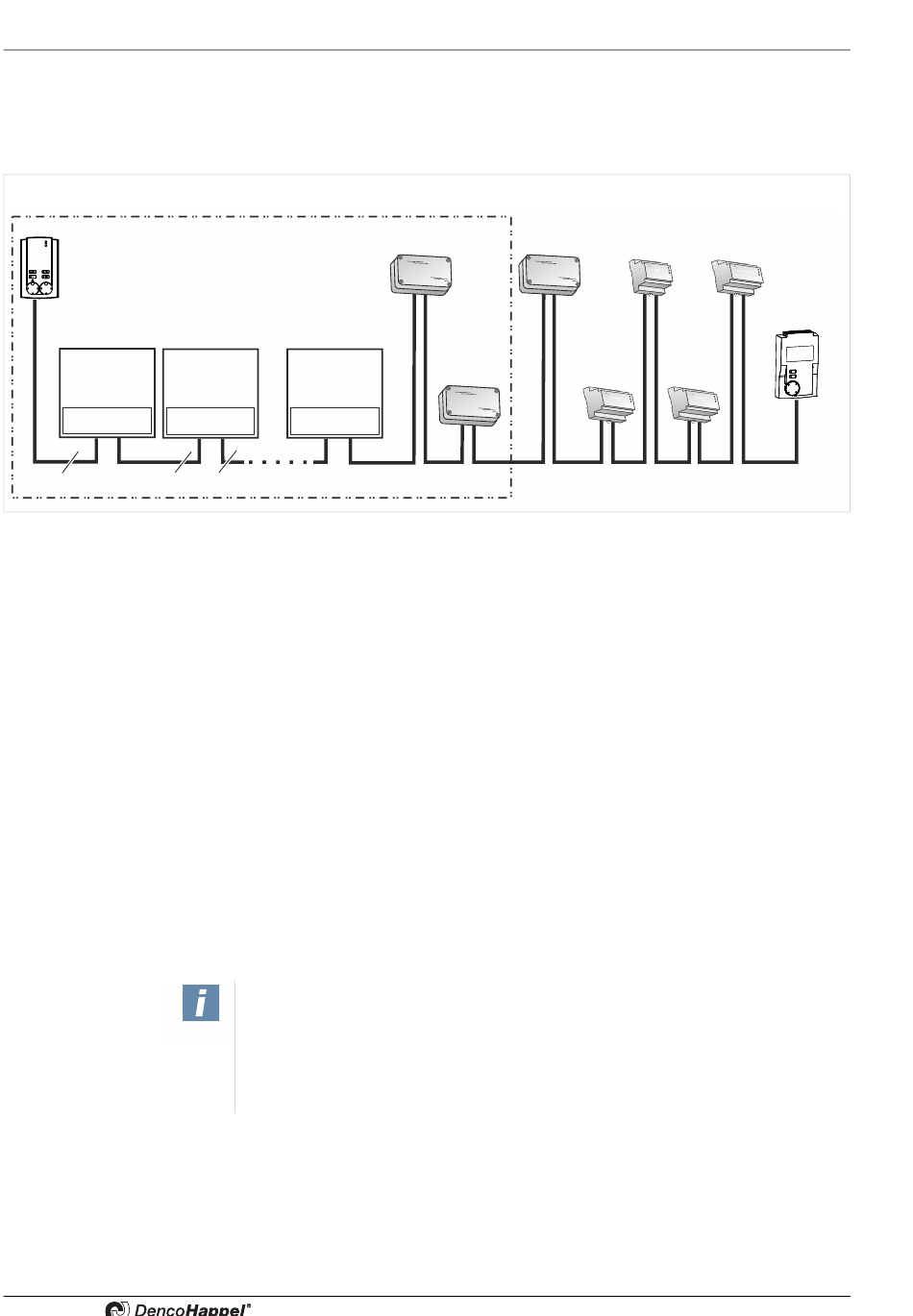

Abb. 6-3: Gruppenstruktur einer Kombination der Reglertypen MATRIX 3000 und MATRIX 4000
* Zur Verwendung eines MATRIX-Bediengerätes OP71 und eines MATRIX.LON siehe Seite 29.
28
Mit den Systemen MATRIX 3000 und MATRIX 4000 kann eine Gruppe gebildet wer-
den. Die Abbildung 6-3 zeigt exemplarisch ein Netzwerk aus Bediengerät,
MATRIX 3000, MATRIX 4000 und verschiedenen Globalen Modulen.
Gerät 2
Gerät 16
MATRIX 3000/
MATRIX 4000
Die Anordnung und Kombination der Regler/Geräte ist absolut beliebig.
Es können aber auch ausschließlich MATRIX 3000 oder ausschließlich MATRIX 4000
Regler verwendet werden.
Wir empfehlen die Anordnung des Bediengerätes als erste Komponente einer Gruppe.
Die Vergabe der Gruppenadresse erfolgt:
– über den Schalter für Gruppenadresse am Bediengerät – vergleichen Sie dazu in
der Betriebsanleitung „DencoHappel MATRIX
triebnahme und Test"
– auf der Platine des Reglers MATRIX 3000/4000 – vergleichen Sie dazu die
Betriebsanleitung des Gerätes.
Die Zuordnung der MATRIX OP71 zu dieser Gruppe erfolgt über die Cluster-Konfigu-
ration - siehe dazu „Untermenü Cluster-Konfig." auf Seite 86 in dieser Betriebsanlei-
tung.
Die Zuordnung der Daten des Moduls MATRIX.LON erfolgt über die L
Konfiguration.
Die Zuordnung der Module MATRIX.V, MATRIX.RF und MATRIX.EM zu dieser
Gruppe erfolgt über den Schalter für die Gruppenadresse – vergleichen Sie dazu das
Kapitel „Inbetriebnahme und Test" in der Betriebsanleitung „DencoHappel MATRIX
Globale Module".
Hinweis!
Die Kombination von Geräten mit MATRIX 3000 und Geräten mit MATRIX 2000 ist
in diesem Gruppenaufbau zulässig – siehe „Gruppenstruktur beim System MATRIX
3000 in Kombination mit MATRIX 2000" auf Seite 27.
Eine Kombination von Geräten mit MATRIX 4000 und Geräten mit MATRIX 2000 ist
nicht möglich.
Gruppe
MATRIX.RF MATRIX.EM
MATRIX.V
PR-2009-0021-DE • Änderungen vorbehalten • R5-04/2016
DencoHappel MATRIX Bediengerät OP71
Netzwerk
MATRIX.DI MATRIX.DO
MATRIX.LON MATRIX.AI
®
Bediengeräte" das Kapitel „Inbe-
ON ®
MATRIX.OP71*
-seitige
®
-
