Montage und Installation
4.1.2 Montage DencoHappel MATRIX Bediengerät OP71I (IP54)
2
1
16
Das Gehäuse des MATRIX-Bediengerätes OP71I ist zur Montage auf der Wand
geeignet. Die Kabelzuführung erfolgt durch drei Membrantüllen von unten.
1
2
3
DencoHappel MATRIX Bediengerät OP71
•

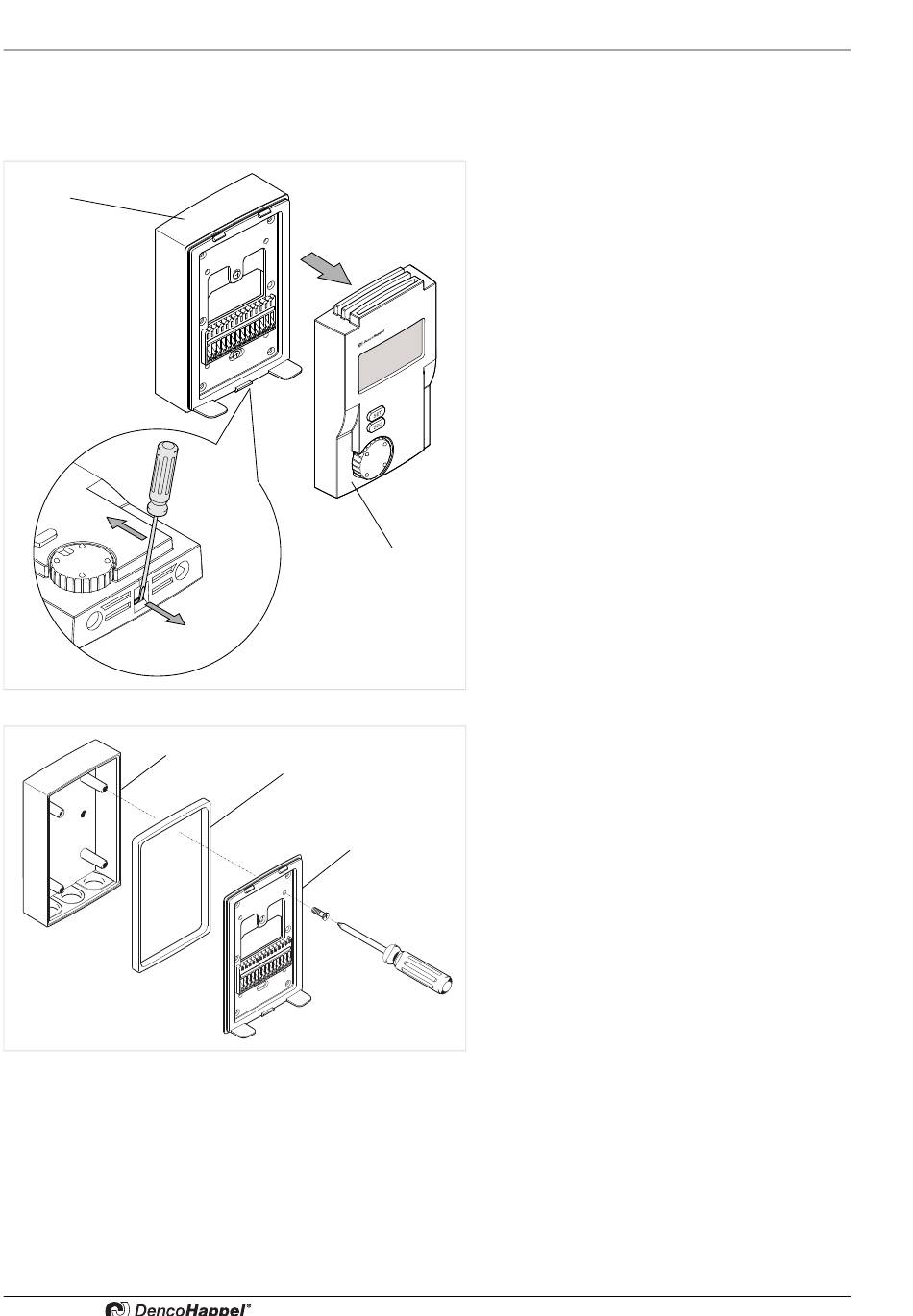

Rasten Sie an der Unterseite des MATRIX-
Bediengerätes OP71 mit einem Schrau-
bendreher das Oberteil (1) aus und heben Sie
das Oberteil (1) nach oben von der
Montageplatte (2) ab.
Achten Sie darauf, dass keine Verformung der
Montageplatte auftritt.
•
•
Drehen Sie, wenn erforderlich, die Befes-
tigungsschrauben der Montageplatte (3) an der
AP-Dose (1) heraus.
•
Heben Sie die Montageplatte (3) von der AP-
Dose (1) ab.
•
Kleben Sie die Dichtung (2) auf die Unterseite
der Montageplatte (3).
PR-2009-0021-DE • Änderungen vorbehalten • R5-04/2016
