Netzwerk MATRIX.Net
6.3
Topologien des Netzwerks MATRIX.Net
6.3.1 Linienstruktur
1
2
4 adrig

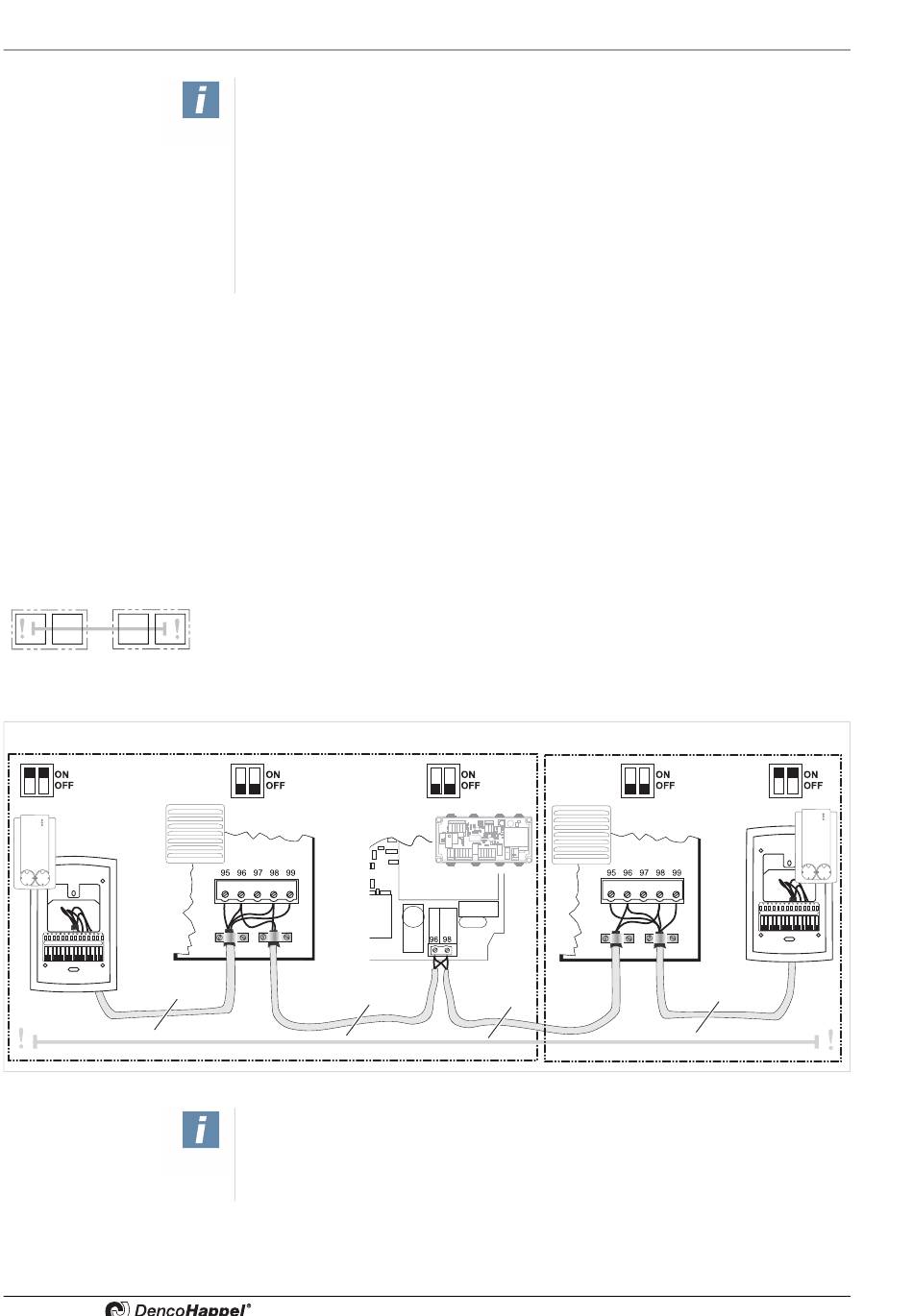

Abb. 6-5: Aufbau eines MATRIX.Net in Linienstruktur
30
Hinweis!
– Bei der Verwendung einer MATRIX OP71 und eines MATRIX.DI und/oder
MATRIX.AI in einem Netzwerk haben die Vorgaben der MATRIX OP71 höhere
Priorität. Damit werden externe Vorgaben über das DI- oder AI-Modul geblockt
und nicht umgesetzt. So ist beispielsweise das Ausschalten eines Gerätes über
einen Eingang des MATRIX.DI („Gerät aus") bei gleichzeitiger Vorgabe des Ven-
tilatormodus über eine OP71 nicht möglich.
– Achten Sie darauf, dass bei der Verwendung von zwei DI- oder AI-Modulen
immer nur von einem Modul („A" oder „B") aus auf eine Gruppe eingewirkt wird.
Ausnahmen bedürfen der Rücksprache mit dem Werk.
Das MATRIX.Net kann in Linienstruktur und Linienstruktur mit Stichleitung
aufgebaut werden. Alle mit dem MATRIX-System ausgestatteten Geräte können auf
diesen Datenbus zugreifen.
Der Datenbus muss an beiden physikalischen Enden abgeschlossen werden, damit
Reflexionen, die die Übertragung stören, verhindert werden. Auf den jeweiligen Plati-
nen sind schaltbare Busabschluss-Widerstände integriert, die einen sicheren
Abschluss gewährleisten – siehe dazu in den jeweiligen Betriebsanleitungen das Kapi-
MATRIX.Net
tel „
anschließen".
Das Bild zeigt den Aufbau eines MATRIX.Net mit Linienstruktur.
Es sind beispielhaft zwei Gruppen mit je einem Bediengerät und Globalem Modul ver-
netzt.
Zusätzlich ist die Spannungsversorgung des Bediengerätes über den Regler
(Klemmen 95/99) dargestellt.
2 adrig
Hinweis!
Das Datenübertragungskabel muss so verlegt werden (wie in Abbildung 6-5 darge-
stellt), dass die jeweilige Kabelabschirmung nur einseitig aufgelegt wird – siehe
„Schirmung/Erdung" auf Seite 32.
DencoHappel MATRIX Bediengerät OP71
Gruppe 1
2 adrig
PR-2009-0021-DE • Änderungen vorbehalten • R5-04/2016
Gruppe 2
4 adrig
